MgO-C砖性能的源头之战：三大核心原料的深度博弈与品质控制

在高性能耐火材料的领域，MgO-C砖的地位举足轻重。然而，其最终性能的优劣，并非取决于单一的突破性技术，而是一场源于原料选择的、系统性的博弈。镁砂的微观结构、石墨的纯度与形态、结合剂的粘结效率，这三者共同构成了MgO-C砖的性能基石。任何一个环节的疏忽，都可能成为制约产品性能的“阿喀琉斯之踵”。

一、镁砂：奠定抗侵蚀能力的结构骨架

镁砂是MgO-C砖的主体，其质量直接决定了砖体的抗渣侵蚀能力和高温稳定性。在选材时，我们面对两种主流路径：电熔镁砂与烧结镁砂。

• 电熔镁砂：以其粗大的晶粒（通常大于80 μm）、高纯度和紧密的晶粒直接结合度著称。其内部硅酸盐相少，晶界稀疏，构筑了一道抵御熔渣渗透的坚固防线。
• 烧结镁砂：晶粒相对细小（0-60 μm），杂质与硅酸盐相含量较高，导致方镁石晶粒间的直接结合程度较弱。

选择哪条路径，本质上是对成本与极致性能的权衡。但无论选择哪种，对镁砂的品质评估都必须超越单一的化学成分分析，深入其组织结构的核心。关键的考察指标包括：

1. MgO纯度：这是最直观的指标。MgO含量越高，意味着杂质越少，方镁石的直接结合程度就越高。这能有效削弱熔渣沿晶界渗透的能力，从而提升抗熔损性能。
2. 杂质成分与比例：杂质并非“存在”即是问题，“种类”和“比例”才是关键。CaO、SiO₂、Fe₂O₃是常见杂质，而B₂O₃（硼酸盐）则因其显著降低材料耐火度的特性而备受关注。这些杂质在高温下会与MgO形成低熔点相，削弱晶粒间的结合；部分杂质如Fe₂O₃和SiO₂在1500-1800°C时会优先于MgO与碳发生反应，在原位形成气孔，成为抗渣性能的致命弱点。
3. 烧结性（物理结构）：高密度、大结晶和低气孔率是理想镁砂的物理形态。致密的结构能从物理上阻碍熔渣的侵入。

关键控制点：CaO/SiO₂ 比值

在众多杂质中，钙硅比（CaO/SiO₂）的影响尤为突出，它直接调控着镁砂中副晶相的类型。为了确保高温稳定性，业内通常要求CaO/SiO₂比值不低于2。

那么，这个比值为何如此重要？通过CaO-MgO-SiO₂三元相图可以清晰地看到，当CaO/SiO₂ ≥ 2时，系统中的副晶相会落在高熔点的C₂S（硅酸二钙，熔点2130°C）和C₃S（硅酸三钙，熔点1900°C）区域内，避免了低熔点相的生成。

图13-2 CaO-MgO-SiO₂三元相图

一个高钙硅比的镁砂，不仅意味着高温下与石墨的共存稳定性更好，也促进了方镁石晶粒的直接结合。

物理屏障：密度与晶粒尺寸的协同作用

熔渣对镁砂的侵蚀，本质上是一个发生在“表面”和“晶界”的化学反应过程。因此，减少反应的比表面积和阻断渗透路径，是提升抗性的核心逻辑。

• 体积密度：高体积密度的镁砂，其内部的封闭气孔少，熔渣难以侵入。当熔渣与晶界处的杂质反应后，会造成方镁石晶粒的剥落。致密的结构减缓了这一过程。因此，用于生产高品质MgO-C砖的镁砂，体积密度通常要求不低于3.34 g/cm³，理想状态下应大于3.45 g/cm³。
• 晶粒尺寸：方镁石的晶粒越大，其比表面积就越小。这意味着它暴露给熔渣的“攻击面”也相应减小，反应速率自然降低，抗蚀能力增强。

综上所述，电熔镁砂因其大晶粒和高直接结合度，通常表现出优于烧结镁砂的抗侵蚀性。生产顶级的MgO-C砖，必须选用高纯（MgO ≥ 97%）、高钙硅比（≥ 2）、低杂质总量、高体积密度（≥ 3.34 g/cm³）且结晶发育良好的镁砂原料。

二、石墨：赋予材料多功能特性的灵魂

如果说镁砂是骨架，那么石墨就是赋予MgO-C砖多功能特性的灵魂。我们通常选用的是具有优异性能的鳞片石墨。它不仅仅是碳的来源，其独特的物理化学特性是无法替代的。

• 耐高温性：石墨的熔点高达3850°C，沸点4250°C，具有极佳的热稳定性。有趣的是，其强度在2000°C时甚至会翻倍。
• 导热与导电性：高导热性赋予了材料优异的抗热震性，而导电性则在某些应用场景下具有特殊价值。
• 化学稳定性：在常温下，石墨能抵御酸、碱及有机溶剂的腐蚀。
• 润滑与可塑性：层状结构使其具有良好的润滑性，并可被碾成薄片。

品质核心：纯度、粒度与形态

石墨的性能远不止于此，其固定碳含量、粒度、灰分组成和挥发分等指标，深刻影响着MgO-C砖的最终服役表现。

• 固定碳含量（纯度）：高固定碳意味着低灰分和低挥发分。用高纯石墨制成的MgO-C砖，在高温下组织结构更为致密、稳定，高温抗折强度也更高。反之，低纯石墨中的伴生矿物（灰分）在高温下会熔化形成玻璃相，或与基质反应，在材料内部制造微观缺陷，从而削弱整体结构。

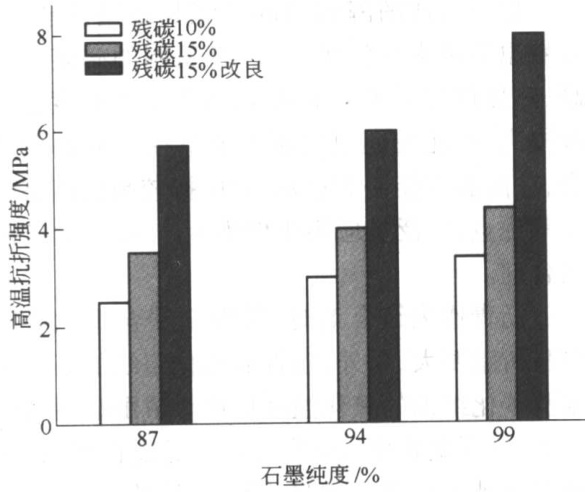

图13-4 石墨纯度对MgO-C砖高温抗折强度的影响

• 粒度与形态：石墨的粒度直接关系到抗氧化性和抗热震性。鳞片尺寸越大，比表面积越小，热导率越高，因此抗氧化和耐剥落性能越好。生产MgO-C砖一般要求石墨粒度大于0.125 mm。此外，鳞片的厚度也是一个常被忽视的关键点。研究表明，鳞片石墨边缘的氧化速率是其表面的4到100倍。因此，更薄的鳞片（如厚度小于0.01 mm）意味着其易被氧化的端部面积更小，从而提升了制品的整体抗氧化性。

• 灰分与挥发分：灰分是石墨氧化的残留物，主要成分为SiO₂、Al₂O₃、Fe₂O₃等。这些杂质会引入不希望的化学反应，降低抗渣性。而挥发分则会在热处理过程中逸出，增加制品的气孔率，对性能造成不利影响。

准确地表征石墨的纯度、灰分化学成分、粒度分布乃至鳞片形态，对于预测和控制MgO-C砖的最终性能至关重要。这些复杂的分析往往需要借助专业的分析手段和设备。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636

三、结合剂：串联所有组分的隐形纽带

结合剂的作用是粘结镁砂和石墨，但在MgO-C砖的体系中，它面临一个独特的挑战：石墨表面难以被液体润湿。因此，对结合剂的要求也更为苛刻。

理想的结合剂需要满足：

1. 对镁砂和石墨都有良好的润湿性。
2. 在热处理过程中能进一步缩聚，形成高强度的碳结合网络。
3. 热处理过程中体积变化小，避免制品开裂。
4. 具有高的残炭率，且形成的碳网络具备优良的高温强度。

目前，合成酚醛树脂因其优异的综合性能而被广泛应用。它在室温下即可混炼成型，压制的砖坯强度高，热处理后能形成牢固的碳结合，赋予制品卓越的热态强度。

另一选择是煤沥青。它的残炭率通常高于酚醛树脂，且形成的碳化组织石墨化度更高，氧化温度也更高。然而，使用沥青作为结合剂需要更严格的环保和工艺控制措施。

最终，无论是镁砂的精挑细选，石墨的深度表征，还是结合剂的性能权衡，都指向一个共同的目标：在微观尺度上构建一个化学稳定、结构致密、能够抵御严苛工况的复合材料体系。对每一个原料参数的精准把控，正是从源头确保MgO-C砖卓越性能的关键所在。
