超越传统镁砖：镁橄榄石锆砖的性能飞跃与失效机理剖析

在玻璃熔窑这类严苛的高温工业环境中，蓄热室用耐火材料的寿命直接关系到生产效率与成本。传统的高纯镁砖，尽管拥有优异的耐火度，但在面对配料粉尘中的SiO₂和重油燃料燃烧产生的V₂O₅蒸气时，其性能短板便暴露无遗。这两种侵蚀介质，恰恰是导致蓄热室上部结构损毁的核心元凶。

一个关键的技术挑战浮出水面：如何在保持镁质材料核心优势的同时，构建起一道抵抗化学侵蚀的坚固防线？答案，指向了一种通过精妙的相工程设计的复合材料——镁橄榄石锆砖。

从二元到三元：材料体系的根本性变革

传统思路是在氧化镁（MgO）中引入氧化锆（ZrO₂）以提升性能。但真正的突破来自于原料选择的转变。当采用锆英石（ZrSiO₄）作为ZrO₂的来源时，整个材料体系便从简单的MgO-ZrO₂二元系，演变为一个更为复杂的MgO-ZrO₂-SiO₂三元系统。

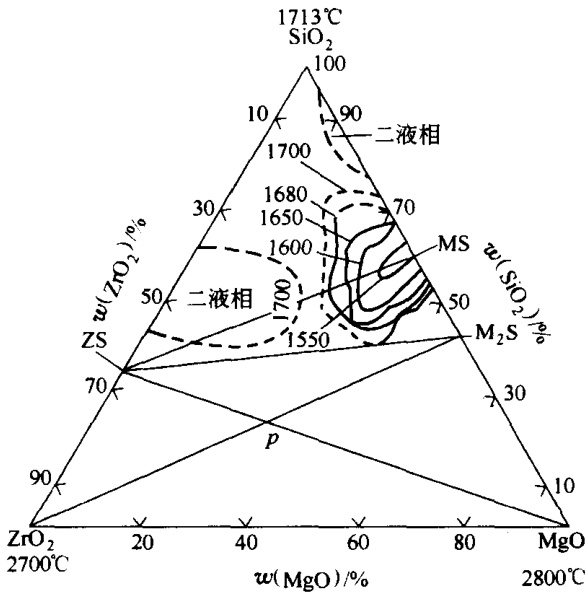

图12-8 MgO-ZrO₂-SiO₂三元系相图

这个体系的精髓在于，烧成过程中发生了一次原位化学反应。锆英石首先分解出游离的ZrO₂和SiO₂，而新生的SiO₂会立刻与周围的MgO反应，形成镁橄榄石（2MgO·SiO₂）。

2MgO + ZrSiO₄ → 2MgO·SiO₂ (镁橄榄石) + ZrO₂

这一反应是镁橄榄石锆砖获得优异性能的基石。它并非简单的物理混合，而是在微观尺度上，围绕着核心的方镁石（MgO）颗粒，主动构建了一个由镁橄榄石和细散分布的ZrO₂组成的复合保护层。这个结构，也正是其被更准确地称为“方镁石-镁橄榄石-锆砖”的原因。

为何镁橄榄石锆砖性能更优？四大核心优势解析

与传统镁砖相比，这种经过“再设计”的耐火材料在多个关键性能维度上实现了质的飞跃。

1. 极致的抗化学侵蚀能力

这可以说是其最重要的优势。传统镁砖（尤其是硅酸二钙结合的）在遭遇外来SiO₂侵蚀时，会生成镁蔷薇辉石（熔点~1570°C）和钙镁橄榄石（熔点~1490°C）等低熔点物相。这不仅导致材料在1150°C以上就开始软化、翘曲，更严重的是，新相的生成伴随着剧烈的体积膨胀（见下表），最终引发材料开裂和剥落，即所谓的“硅酸盐爆裂”。

注: C=CaO; M=MgO; S=SiO₂

对于燃油窑炉，V₂O₅的侵蚀同样致命。它会与镁砖中的CaO反应，形成低熔点的钒酸钙，破坏原有的结合相，导致材料性能急剧劣化。

镁橄榄石锆砖的微观结构恰好解决了这些难题。其方镁石颗粒边缘的“镁橄榄石+ZrO₂”复合层，如同一层致密的微观“盔甲”，有效阻隔了SiO₂和V₂O₅的渗透，从根本上抑制了低熔点相的形成，从而避免了“硅酸盐爆裂”和V₂O₅侵蚀的危害。这也意味着，在原料选择上，对CaO、Al₂O₃等杂质的控制需要更为严格。

2. 更高的致密度与更低的气孔率

从MgO-ZrO₂-SiO₂三元相图可以看出，该体系的固化温度约为1550°C。在烧成过程中，体系内会形成适量的液相，这极大地促进了材料的烧结过程。其结果是，材料的体积密度显著提高，显气孔率大幅降低。例如，国产QMGZ-12型镁锆砖与传统的再结合镁砖相比，体积密度提高了约3%~4%，而显气孔率则降低了3个百分点。

3. 显著改善的抗热震性

材料结构中引入的大量微细ZrO₂颗粒，是其抗热震性改善的关键。利用ZrO₂的相变增韧机理，材料内部能够有效耗散热应力，抑制裂纹的扩展。在同等的热震条件下，QMGZ-12镁锆砖的抗热震次数可达2~4次，而传统镁砖往往仅为1次。

4. 优异的高温强度

复合保护层的形成以及致密度的提高，直接转化为高温力学性能的增强。从下表数据可以看出，无论是国内还是国外的产品，镁橄榄石锆砖均展现出卓越的性能。特别是在高温抗折强度方面，QMGZ-12在1400°C下的强度是传统再结合镁砖的2到3倍，这意味着它在高温承载和结构稳定性方面拥有绝对优势。

可见，要准确评估这类高级耐火材料的性能，并对其在实际工况下的失效行为进行精准预判，离不开一系列复杂的物相分析、显微结构观察和高温力学性能测试。这些分析不仅要求设备精密，更对测试人员的经验和数据解读能力提出了极高的要求。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636
