荷重软化温度：衡量耐火材料高温结构强度的核心标尺

在高温工业领域，评价一种耐火材料的优劣，绝不能仅仅看其耐火度，即它能抵抗多高的温度而不熔化。一个更具现实意义的指标是材料在高温和压力双重作用下的表现，这便是荷重软化温度（Refractoriness Under Load, RUL）所要衡量的核心性能。它揭示了材料在模拟实际工况时，其结构强度开始丧失的临界点，是预测和保障窑炉等热工设备安全稳定运行的关键数据。

可以将其想象成一个负重前行的人，单纯的耐热性好比他能忍受多高的环境温度，而荷重软化性能则好比他在背负重物的同时，能在多高的温度下依然保持站立姿态、不发生垮塌。

探究内在：决定荷重软化性能的微观结构

一种耐火材料的荷重软化温度，本质上由其内部的微观世界所决定。化学矿物组成与显微结构是这一切的根源。

• 骨架与基质的协同作用：材料内部由主晶相、次晶相和基质构成。其中，耐高温的晶相（如刚玉、莫来石）构成了材料的“钢筋骨架”，而基质则像是填充其间的“混凝土”。如果骨架相自身高温性能优异，且能形成一个连续、致密、结合紧密的网络结构，那么材料整体的承载能力自然就高。
• 液相的生成与影响：随着温度升高，材料内部不可避免地会生成一定数量的液相。液相的出现会“润滑”晶粒间的界面，导致结构软化。因此，在高温下，液相生成的数量越少、黏度越大，材料的抗变形能力就越强，荷重软化温度也越高。晶相与液相间的相互作用，直接影响着材料从坚固到软化的转变过程。
• 致密度的影响：通常，结构更致密、气孔率更低的材料，其内部物相接触更充分，结合更牢固，因而具有更高的初始变形温度。

工艺优化：提升荷重软化性能的技术路径

既然内在因素决定了性能上限，那么生产工艺就是实现并逼近这一上限的关键。通过精细的工艺控制，可以显著提升制品的荷重软化温度。

优化的核心思路在于构建一个更纯净、更稳定的高温承载结构。这包括：提高原料纯度，以减少低熔点杂质（如黏土砖中的Na₂O，硅砖中的Al₂O₃，镁砖中的SiO₂和CaO）的引入；通过优化配料，引入能与基质反应生成高熔点物相的成分，从而强化相间结合；调整颗粒级配并增大成型压力，以获得更高的生坯密度；最后，采用更高的烧成温度和更长的保温时间，促进材料充分烧结，使内部晶体发育更完善，形成坚固的锁扣结构。

标准化测试：如何精准量化荷重软化温度

对荷重软化温度的精确测定，是进行耐火材料性能检测与质量控制的基石。目前，国际上主要采用两种方法：示差—升温法和非示差—升温法。

国际标准（ISO 1893）与中国国标（GB/T 5989）均采用示差—升温法。其原理是在恒定的压力（致密制品为0.2 MPa，隔热制品为0.05 MPa）和规定的升温速率下，对一个圆柱形试样（直径50 mm，高50 mm）进行加热，并精确记录其高度随温度变化的过程。测试结果通常报告试样从膨胀最高点开始，发生0.5%、1.0%、2.0%及5.0%压缩变形时所对应的温度，分别记为T_0.5、T₁、T₂和T₅。这些数据点共同描绘了材料的软化行为曲线。

进行严谨的材料研发数据验证或质量比对时，必须确保所有数据都在统一的测试标准下获得。因为即便是同一种材料，在不同的负载压力或升温速率下，测得的荷重软化温度也会有显著差异。因此，脱离测试条件谈论数据是毫无意义的。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636

数据解读：从曲线与表格看材料特性

不同类型的耐火材料，其荷重变形行为千差万别，这直观地反映了它们不同的微观结构和使用特性。

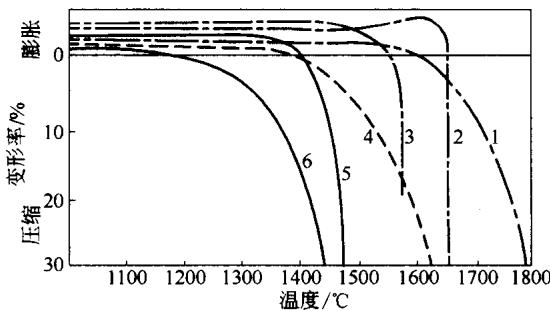

图2-13 各种耐火材料的荷重变形曲线 1—高铝砖 (Al₂O₃ 70%)；2—硅砖；3—镁砖；4,6—黏土砖；5—半硅砖

从上图可以看出，硅砖（曲线2）在很高温度前几乎不发生收缩，但一旦达到某个临界点，结构会迅速破坏，这与其内部鳞石英、方石英的晶型转变和低熔点液相的突然增多有关。而高铝砖（曲线1）和黏土砖（曲线4,6）的软化区间则宽泛得多，变形过程相对平缓，这与它们内部玻璃相黏度随温度升高而逐渐降低的特性相符。

下表汇总了部分常见耐火制品在0.2 MPa载荷下的荷重变形温度数据，为材料选型和高温结构强度分析提供了重要参考。

表2-10 几种耐火制品的 0.2MPa 荷重变形温度 (°C)
