在高温工业领域，从窑炉设计到能源效率，再到材料的服役寿命，一个物理参数扮演着至关重要的角色——热导率。它并非一个孤立的数值，而是深刻影响材料选择、结构设计与运行成本的核心性能指针。无论是作为热量屏障，还是热量传递的媒介，对热导率的精准理解与控制，都是高温工程成败的关键。
热导率，也常被称为导热系数 (λ)，其物理本质是衡量物质传递热量能力的一把标尺。它被精确定义为：在单位时间内，当存在单位温度梯度时，垂直于热流方向的单位面积上所通过的热量。这个关系可以通过傅里叶热传导定律的核心公式来表达：
λ = q / (-dT/dx)
其中：
这个公式揭示了热导率的内在逻辑：材料两端温差越大，或者热量需要传递的距离越短，热流密度就越高。而热导率λ，正是那个决定在同等条件下热量传递“效率”的材料固有属性。
在耐火材料的实际应用中，热导率呈现出一种“双面性”价值。对于需要高效保温的设备，如熔炼炉、烧结窑的内衬，工程师会竭力寻求低热导率的材料。使用这类材料，意味着在达到同样隔热效果的前提下，可以显著减薄炉衬厚度，不仅节约了宝贵的材料资源，更直接地减少了通过炉壁的热量损失，从而大幅降低能耗。反之，在某些特定结构中，如隔焰板或换热器，目标则完全相反。在这里，高热导率成为优点，它能确保热量被迅速、高效地传导，从而提升炉膛的有效工作温度和整体传热效率。
因此，热导率的大小不仅直接划定了耐火材料的应用场景，它还与其他关键性能，如抗热震性、抗剥落性及抗化学侵蚀性，存在着复杂的联动关系。
耐火材料的热导率并非一个恒定不变的数值，它受到材料内部结构和外部环境的深刻影响，其变化规律相当复杂。
材料的内在基因——包括其化学组成、矿物相构成、致密度（或气孔率）以及微观组织结构——是决定其热导率的根本。化学成分越驳杂，形成的固溶体或新相越多，声子（热量的主要载体）在晶格中的散射就越严重，从而导致热导率显著下降。同样，晶体结构复杂的材料，其声子传播路径也更为曲折，热导率相应偏低。对于石英、石墨这类非等轴晶系的晶体，热导率还会表现出各向异性，即在不同晶轴方向上，导热能力存在差异。
气孔的存在，是调控耐火材料热导率最有效的手段之一。由于气孔中封闭的气体其热导率远低于固体基质，因此，增加气孔率是制造轻质隔热耐火材料的基本原理。气孔的数量、尺寸、形状及其在材料内部的分布方式，都共同决定了其对热导率的最终影响。一个普遍的规律是，在一定温度范围内，气孔率越高，材料的热导率就越低。这反过来也说明，结构越致密的耐火材料，其导热性能通常也越强。
温度，则是影响热导率最显著的外部变量。不同类型的耐火材料，其热导率随温度的变化趋势各不相同，这直接关系到它们在实际工况下的表现。

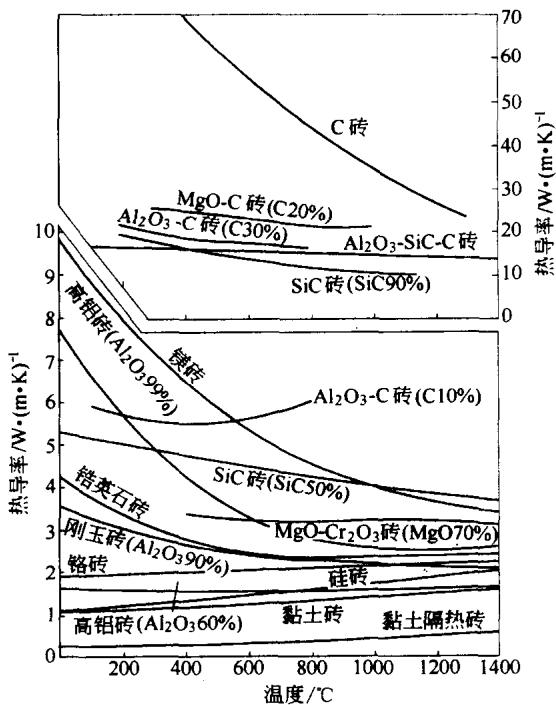

图2-7 典型耐火砖的热导率与温度的关系
观察上图可以发现，多数致密耐火材料的热导率值分布在 1 ~ 6 W/(m·K) 的区间内。而碳化硅(SiC)制品则是一个例外，它以其优异的导热性能而著称。另一极端的隔热材料，其热导率则低至 0.02 ~ 0.35 W/(m·K)，并且其值通常会随着温度的升高而增大。
鉴于影响因素的复杂性，单纯依靠理论模型去精确预测一种实际耐火材料的热导率是极其困难的。因此，在工程设计、材料研发和质量控制中，通过标准化的实验方法进行直接测定，成为获取可靠数据的唯一途径。进行精准的耐火材料性能检测，特别是热导率分析，是确保材料符合设计要求的前提。
针对不同类型的耐火材料和不同的测试温度区间，行业已经建立了一系列成熟的测试标准：
获取精确的高温材料质量测试数据，对于新材料的研发、现有产品的工艺优化以及最终用户的设备安全运行都至关重要。当内部实验室资源有限，或需要具备更高公信力的第三方验证时，寻求专业的检测机构提供质量控制解决方案和科研数据支持，是一种高效且可靠的选择。
精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636
首页
检测领域
服务项目
咨询报价
