耐火材料的热容：不止是数字，更是窑炉能效与寿命的关键密码

在高温工业领域，从钢铁冶炼到玻璃熔化，窑炉的性能表现直接决定了生产效率与能耗成本。当我们评估构成这些热工设备核心的耐火材料时，除了抗压强度和耐火度，一个常被提及但其深层意义未被充分挖掘的物理参数是——热容。它并非一个孤立的数字，而是解读材料在热循环中行为模式、优化窑炉设计与操作策略的关键。

从本质上讲，热容衡量的是材料储存热能的能力。更具体地，比热容（或称质量热容）定义为单位质量的材料（通常是1 kg或1 g）温度升高1 K所需要吸收的热量，单位为 J/(g·K) 或 kJ/(kg·K)。这个参数直接决定了炉体升温和降温的速率。一个高热容的炉衬意味着它需要吸收更多的能量才能达到工作温度，升温过程更慢；反之，它在降温时也能释放更多热量，过程也相应地更平缓。这种特性在某些应用中至关重要，例如，蓄热室的格子砖就有意选用高密度、高热容的材料，目的就是最大化其在一个工作循环中的蓄热与放热量，从而显著提升窑炉的整体换热效率和能源利用率。

温度与组分：影响热容的双重奏

耐火材料的比热容并非一个恒定值，它主要受两大因素的动态影响：材料自身的化学矿物组成和其所处的工作温度。不同化学成分和晶体结构的材料，其原子或分子振动的模式不同，吸收热能的效率也因此千差万别。

温度的影响则更为直接和普遍。随着温度升高，材料内部晶格振动加剧，使其能够容纳更多的热能，因此大多数耐火材料的比热容会随温度的升高而呈现上升趋势。然而，这种关系并非简单的线性增长，某些材料在特定温度区间可能因相变或晶型转变而出现非线性的变化。

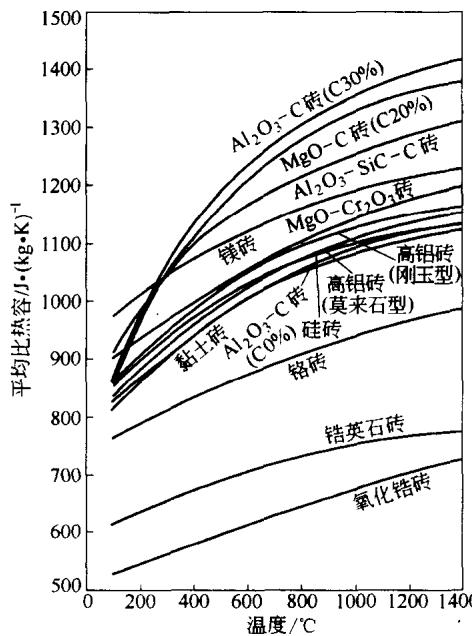

图1：多种典型耐火砖的平均比热容随温度变化的趋势

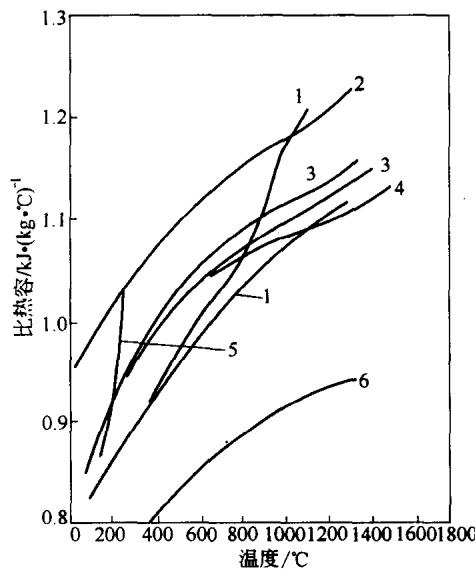

图2：典型耐火砖的比热容与温度的非线性关系

下表系统地展示了常见耐火材料在不同工作温度下的平均比热容数据。通过这些数据，工程师可以在窑炉热工计算中进行更精确的选材和设计。

表1：常见耐火材料在不同温度下的平均比热容 (J/(g·K))

观察数据可以发现，如碳化硅砖和锆英石砖，其比热容随温度的变化行为就与其他材料有所不同，这背后反映了它们独特的晶体结构和热物理特性。这些细微的差异正是进行高端耐火材料开发和应用时必须考量的关键。

精准测定：从理论到实践的质量控制

尽管已有大量的公开数据可供参考，但在研发新型耐火材料、优化现有配方或对产品进行严格的质量控制时，精确的耐火材料性能检测，特别是热物性分析，就变得不可或缺。

比热容的测定通常采用量热计法，其基本原理可以用以下公式来描述：

c_p = Q / [m(t₁ - t₀)]

其中：

• c_p 代表材料的等压比热容 (kJ/(kg·K))
• Q 是加热样品所消耗的精确热量 (kJ)
• m 是样品的质量 (kg)
• t₀ 和 t₁ 分别是样品加热前后的温度 (°C)

这个公式看似简单，但在实际操作中，要获得可靠、可重复的数据，对实验环境的控制、热量测量的精度以及温度变化的精确追踪都提出了极高的要求。这通常需要专业的设备和标准化的测试流程来保证。因此，对于追求产品性能一致性和技术创新的企业而言，依赖权威的第三方检测机构提供专业的质量控制解决方案和科研数据支持，是确保其产品在市场中保持竞争力的明智选择。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636
