解构耐火材料的微观世界：二面角如何决定高温性能的成败

在耐火材料的工程应用中，一个看似矛盾的现象常常困扰着工程师：某些能提升材料常温强度与致密度的杂质，在高温环境下却可能成为性能的致命弱点。这种性能反转的根源，深藏于材料的微观织构之中，其核心关键指向一个物理化学概念——二面角。

微观结构中的“双刃剑”：液相的存在

许多耐火氧化物原料中，不可避免地会含有少量低熔点的氧化物杂质。在高温烧结过程中，这些杂质会率先熔化，形成液相。如果该液相对主晶相（即耐火氧化物颗粒）具有良好的润湿性，它就会像一层薄膜一样，渗透并包裹在主晶相颗粒的表面。

当材料冷却时，这层液相凝固，如同胶水一般将耐火颗粒牢固地粘结在一起。从宏观上看，这种结构带来了优异的致密性和常温机械强度。然而，这层凝固的“胶水”本身，其耐火度远低于主晶相。当材料再次被置于高温工况下，这个曾经的“增强相”会优先软化甚至熔化，形成一个连续的、贯穿整个材料的薄弱网络，导致材料的高温强度、抗蠕变性和耐侵蚀性急剧下降。

理想的微观结构则完全不同：耐火物的主晶相颗粒应当直接接触、烧结，形成一个坚固的连续骨架，而低熔点的杂质相则以孤立的、不连续的“岛屿”形态，被封闭在主晶相骨架的空隙之中。要实现这种结构调控，就必须深入理解固-液两相间的相互作用，也就是界面能与二面角的问题。

二面角：界面张力的博弈结果

当固相晶粒与液相共存并达到热力学平衡时，在两个晶粒与液相的交界点，三种界面张力会形成一个微妙的平衡。如下图所示，这个平衡状态可以用一个特定的角度来描述，即二面角（Dihedral Angle, φ）。

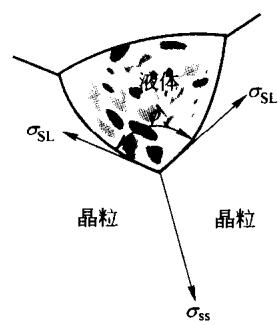

图1-11 二面角

这个角度的大小由固-固界面能（σ_SS，代表晶粒之间结合的趋势）和固-液界面能（σ_SL，代表液体润湿晶粒的趋势）共同决定，其平衡关系可表示为：

σ_SS = 2σ_SLcos(φ/2)

尽管直接测量材料的界面能（σ_SS 和 σ_SL）在技术上极为困难，但二面角 φ 却可以通过金相显微镜等手段进行直接观察和测量。因此，二面角成为了一个关键且实用的指标，用以间接评判材料内部固-固结合与液相渗透的倾向性。

从二面角看液相分布与材料性能

上述关系式揭示了一个核心原理：

• 当固-固界面能（σ_SS）相对较小，而固-液界面能（σ_SL）较大时，意味着晶粒自身结合的意愿远强于被液体润湿的意愿。此时，cos(φ/2) 的值会变小，导致二面角 φ 增大。一个大的二面角意味着液体难以渗透到晶粒边界，倾向于收缩成球状，最终被孤立在晶粒的三角交界处，形成不连续的间断相。这正是我们追求的、有利于高温性能的理想结构。

• 反之，当液体对固体的润湿性极好（即σ_SL很小）时，二面角 φ 将趋近于零。此时，液体会沿着晶界无限铺展，形成连续的液相薄膜，从而严重割裂主晶相骨架的连续性。

下图直观地展示了二面角大小与液相最终分布形态的对应关系。

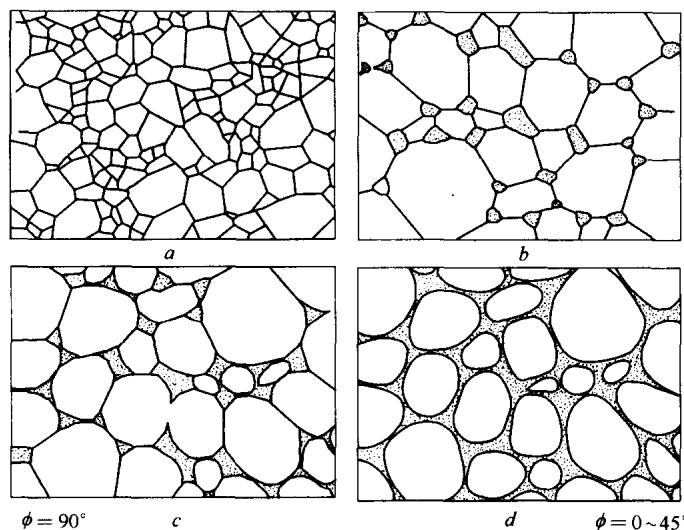

图1-12 二面角与液相存在的形态

因此，通过优化原料配方、引入特定添加剂来调整体系的界面能，从而增大二面角，是提升耐火材料高温性能的一条核心技术路径。对材料进行精密的显微结构分析，准确测定其二面角和液相分布，是验证工艺改进效果、进行耐火材料质量控制和新产品研发的必要环节。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。我们提供专业的材料显微结构表征与分析服务，为您提供精准的科研数据支持与质量控制解决方案。欢迎沟通交流，电话19939716636
