固相反应的微观世界：镁铝尖晶石的生成机理与动力学解析

在高温材料科学领域，固相间的直接反应是合成许多关键陶瓷材料（如耐火材料、电子陶瓷）的核心工艺。与气相或液相反应不同，固相反应的参与物原子被束缚在晶格中，其反应过程呈现出独特的复杂性。镁铝尖晶石（MgAl₂O₄）的合成，便是一个研究固-固反应机理的经典范例。

当氧化镁（MgO）与氧化铝（Al₂O₃）的粉末颗粒在高温下相互接触时，反应并非瞬间完成。最初，仅在两种反应物的直接接触界面上，会形成一层极其薄的镁铝尖晶石产物。然而，这层新生成的产物层，随即成为了一个物理屏障，将未反应的MgO和Al₂O₃隔离开来。那么，反应是如何继续进行的？

答案在于“扩散”——这是固相反应得以持续的关键驱动力。反应的后续进程，完全依赖于离子穿过这层致密的MgAl₂O₄产物层。在尖晶石的晶格结构中，体积庞大的氧离子（O^2-）扩散极为缓慢，其扩散系数远小于金属阳离子。因此，在分析模型中，可以将其视为一个相对固定的阴离子骨架。真正的物质迁移，由镁离子（Mg²⁺）和铝离子（Al³⁺）的“相对扩散”来完成，这一过程也被称为瓦格纳机理（Wagner mechanism）。

如下图所示，扩散过程呈现出一种有序的双向流动：

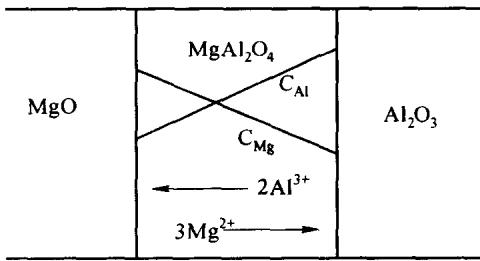

图1-3 MgAl₂O₄尖晶石的生成机理

• 在MgO/尖晶石界面，为了形成新的尖晶石，需要Al³⁺离子从另一侧扩散而来。此处的界面反应可以表示为： 2Al³⁺ + 4MgO → MgAl₂O₄ + 3Mg²⁺ 这个反应消耗了Al³⁺和MgO，同时生成了尖晶石和新的Mg²⁺，这些Mg²⁺随即向Al₂O₃方向扩散。

• 在**尖晶石/Al₂O₃**界面，从MgO侧扩散过来的Mg²⁺与Al₂O₃发生反应： 2Mg²⁺ + 4Al₂O₃ → 3MgAl₂O₄ + 2Al³⁺ 这个过程消耗了Mg²⁺和Al₂O₃，生成尖晶石和新的Al³⁺，后者又成为向MgO界面扩散的源头。

这种由扩散控制的反应动力学具有一个显著特征。假设反应界面是平面的，产物层的增厚速率（dx/dt）与离子扩散的路径长度，也就是产物层自身的厚度（x），成反比。因为产物层越厚，离子需要穿越的距离就越长，扩散就越困难，反应自然也就越慢。这一关系可用微分方程描述：

dx/dt = k/x

其中k为反应速率常数。对该式进行积分，可以得到产物层厚度与时间的关系：

x² = 2kt

这个结果揭示了一个深刻的规律：在扩散控制的固相反应中，产物层的厚度（x）与反应时间（t）的平方根成正比，这便是著名的“抛物线规律”。这意味着反应在初期进展迅速，但随着产物层的增厚，其速率会越来越慢。

对固相反应动力学的精确测量，以及对最终产物（如合成尖晶石）的物相、纯度和材料微观结构表征，是优化烧结工艺和实现高温材料质量控制的核心环节。验证反应是否遵循抛物线规律，以及测定速率常数k，对于预测材料合成周期和调控最终的尖晶石性能分析至关重要。这些复杂的分析往往需要专业的第三方检测服务来提供可靠的实验数据支持。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636
