耐火材料的生命线：熔点与蒸气压的深度解析

在极端高温的工业环境中，材料的性能边界决定了生产的成败与安全。对于耐火材料而言，其在高温下的物理化学稳定性是所有性能的基石。其中，熔点和蒸气压这两个核心物理参数，如同材料的生命线，直接标定了其能够承受的温度极限和在高温下的物质损耗速率。

一种材料被冠以“耐火”之名，其首要前提便是在目标工作温度下必须保持固态，拒绝熔化为液相。这一定义在实践中被量化为一个行业基准：耐火度不低于1580°C。这个温度点并非随意设定，它界定了材料能否在大多数高温工业窑炉（如炼钢、玻璃熔化、陶瓷烧结）中承担结构支撑和隔热的关键角色。低于此标准，材料在高温下会迅速软化、变形乃至熔融，导致灾难性后果。

熔点：固态的最终防线

熔点是衡量物质热稳定性的最直观指标。它代表了晶体结构中原子间作用力被热振动克服，从有序排列转变为无序液态的临界温度。对于以氧化物和非氧化物为主要组元的耐火材料，高熔点是其最根本的基因。下表系统梳理了部分关键耐火物质及其化合物的熔点数据，这些数值构成了高温材料科学的基石。

表1：常见耐火氧化物、非氧化物及相关物质的熔点 (°C)

从表中数据不难看出，诸如氧化锆(ZrO₂)、氧化镁(MgO)、碳化硅(SiC)等材料拥有极高的熔点，使其成为超高温应用领域的首选。然而，熔点并非唯一考量。部分材料在达到熔点前便会发生分解或升华，如碳化硅和氮化硅，这意味着它们的服役上限还受到化学键稳定性的制约。对任何一种新型高温材料而言，精确的耐火材料性能检测是研发和应用的第一步，其熔点和分解温度的准确测定，是进行高温材料分析和寿命预测的基础。

蒸气压：高温下的“隐形”侵蚀

即使温度远未达到熔点，材料也并非静止不动。在高温和真空或特定气氛下，固态物质会直接气化，产生蒸气压。这种现象在宏观上表现为材料的缓慢挥发和质量损失。蒸气压的大小，反映了物质从固相“逃逸”为气相的倾向性，它随温度升高呈指数级增长。

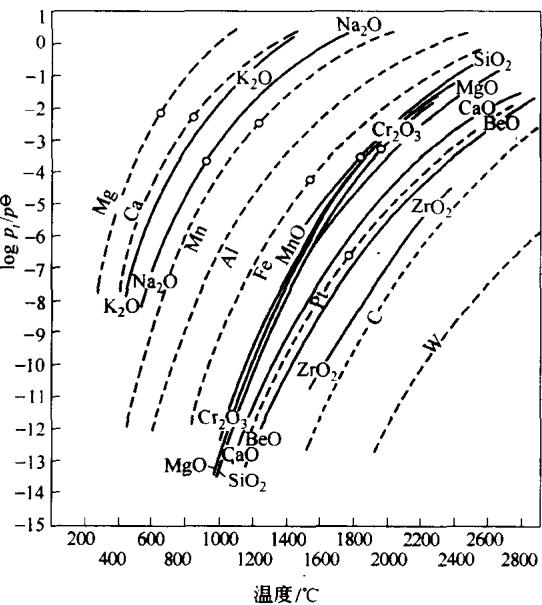

图1-1 各种氧化物（实线）与金属元素（虚线）的蒸气与温度的关系

上图揭示了不同氧化物与金属元素的蒸气压随温度变化的规律。可以观察到，在相同温度下，不同物质的蒸气压差异巨大。例如，在高温下，氧化镁(MgO)的蒸气压远低于二氧化硅(SiO₂)，表明MgO在高温真空环境下的稳定性更优。这种差异对于真空炉、半导体制造等对环境纯净度要求极高的领域至关重要，因为高蒸气压物质的挥发会污染产品或毒化催化剂。

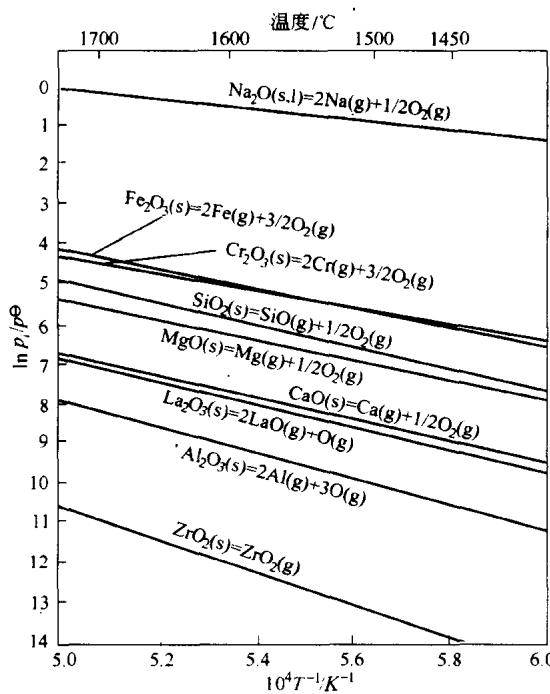

图1-2 各种氧化物在高温下的蒸气压

蒸气压不仅导致材料损耗，还会引发一系列复杂的化学反应。挥发出的气相物质可能与炉内其他材料或气氛发生反应，生成新的、非预期的低熔点相，从而加速对耐火材料的侵蚀。因此，在进行材料选型和窑炉设计时，必须将蒸气压作为一个关键的动态变量纳入考量，这直接关系到设备的使用寿命和运行成本。

在实际工程应用中，获取精准可靠的熔点和高温蒸气压数据是实施有效材料质量控制和安全评估的前提。这些基础数据不仅指导着材料的研发与筛选，更是在事故分析、工艺优化中不可或缺的依据。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636
