在高温材料科学的版图中,氧化铝-二氧化硅(Al₂O₃-SiO₂)体系无疑占据着核心地位。然而,对这一体系的认知过程充满了长达数十年的学术争议,其复杂性集中体现在近二十种互不完全兼容的相图版本中。这些相图,如同不同探险家绘制的藏宝图,路径各异,却都指向同一个神秘的宝藏——莫来石。
下面展示的,正是这场科学探索中两幅具有里程碑意义的图谱。

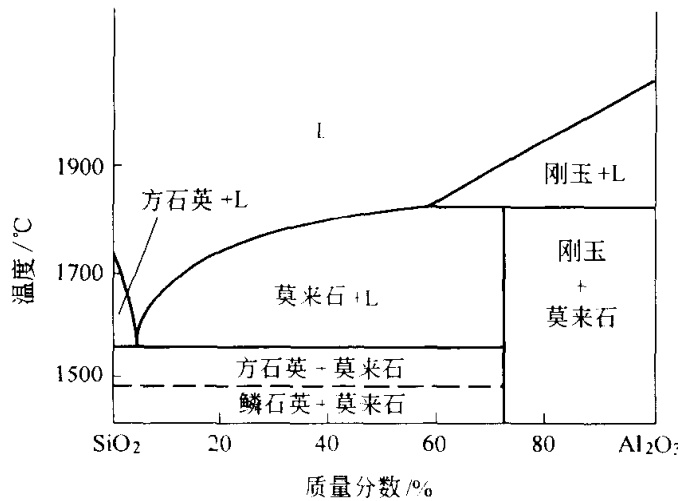

图 3-a Bowen 所作的 Al₂O₃-SiO₂ 相图

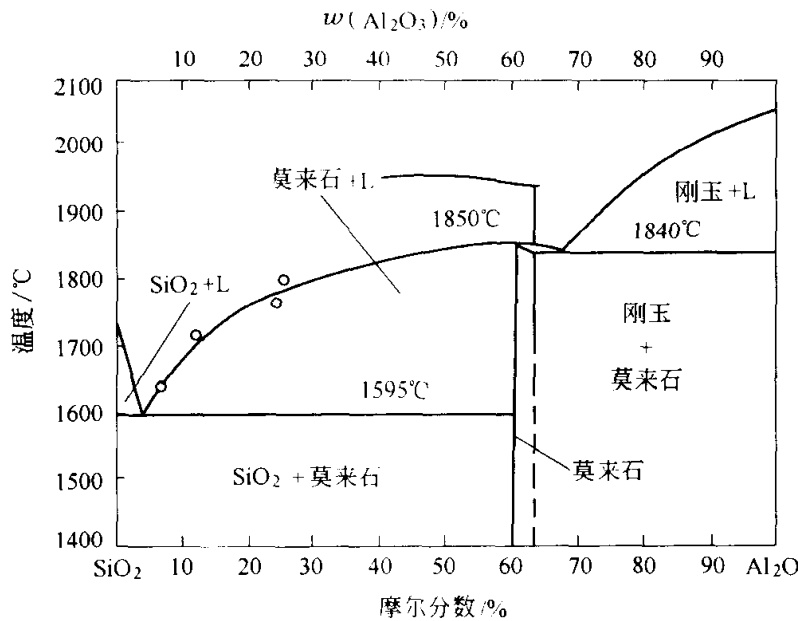

图 3-b Aramaki和Roy所作的 Al₂O₃-SiO₂ 相图
无论是坚持“一致熔融”的学派,还是主张“不一致熔融”乃至“两种熔态”的学者,他们在一个根本性问题上达成了惊人的一致:莫来石(Mullite)的本质并非一种化学计量比固定的化合物。它不是像氯化钠那样拥有严格原子配比的“标准公民”,而更像一个成分可在特定范围内自由浮动的“弹性体”。具体来说,它是一种连续型固溶体,其Al₂O₃与SiO₂的摩尔比在2:1到1:1的广阔区间内连续变化。
这一共识,将研究的焦点从宏观的相平衡争论,引向了更深层次的微观晶体结构。S. Durovic的早期工作为我们揭示了莫来石成分多样性的具体例证,他给出了几种典型莫来石的结构式,清晰地展示了其内部原子比例的变化:
这些看似复杂的数字背后,隐藏着原子置换和结构缺陷的秘密。然而,真正将这些零散的观察统一起来的,是后来由W.E. Cameron提出的一个优雅的通式:
Al₂(Al₂₊₂ₓSi₂₋₂ₓ)O₁₀₋ₓ
这个公式如同一把钥匙,解锁了莫来石的内在构造逻辑。这里的核心变量 x
,代表了单位晶胞中因硅被铝取代而“减失”的氧原子数量,其取值范围在0.17到0.59之间。这个小小的 x
,直接关联着莫来石的“身份”与来源:
x
的典型值为 0.25。x
的值则更高,约为 0.40。x
甚至可以达到 0.57。这种成分上的细微差异,直接决定了材料的宏观性能。因此,在高端陶瓷和耐火材料的研发与生产中,精确控制并验证莫来石的化学组分(即x
值)是质量控制的关键环节。如何确保您采购或生产的莫来石符合预期的性能指标?专业的第三方检测能够提供决定性的数据支持。
精工博研测试技术(河南)有限公司(原郑州三磨所国家磨料磨具质量检验检测中心),专业的权威第三方检测机构,央企背景,可靠准确。欢迎沟通交流,电话19939716636
Cameron公式的精妙之处还在于它构建了一座连接不同矿物相的桥梁。当 x = 0
时,公式变为 Al₂(Al₂Si₂)O₁₀,这恰恰是硅线石的化学式。而当 x
趋向其理论上限 1
时,我们得到 Al₂(Al₄)O₉,这代表了一种理论上的、结构与刚玉相关的铝氧化物。莫来石,正是在硅线石与刚玉之间的广阔地带中,形成的一个连续变化的铝硅酸盐家族。
那么,在三维空间中,这个结构是如何排布的?莫来石的晶体构造,可以想象成一个由Al-O八面体链构成的坚固骨架,这些链平行于晶体的 c
轴延伸。而将这些主链横向连接起来的,是Al-O四面体和Si-O四面体交替出现的双链。这种独特的连接方式,使得结构在沿着 c
轴方向上形成了相对宽阔的通道,赋予了莫来石一系列优异的物理化学性质。
