SiAlON结合相：解构耐火材料微观世界的粘合剂

在先进陶瓷的宏伟殿堂中，SiAlON（赛隆）材料以其卓越的常温性能，在机械与电子领域占据了一席之地。然而，当我们将其置于高温熔炉的严酷考验下，其抗氧化和耐化学侵蚀能力的短板便显现出来。这似乎为其在耐火材料这一核心工业领域的应用画上了句号。但事实果真如此吗？恰恰相反，在特定的应用场景中，SiAlON摇身一变，从主角转为一种不可或缺的“结合相”，成为提升材料骨架强度的关键粘合剂。

本文将深入材料的微观尺度，探讨SiAlON作为结合相时，其形态、分布和界面状态如何决定了整个耐火材料体系——无论是碳化硅（SiC）基、刚玉基还是更复杂的复合体系——的最终性能。我们将看到，晶体的生长不再是教科书式的完美对称，而是一场在颗粒间隙中，由空间、气氛和相作用共同主导的复杂博弈。

一、洞察本质：SiAlON结合相的鉴定挑战

在复杂的耐火材料基体中，SiAlON往往是“少数派”。直接对整个样品进行X射线衍射（XRD）分析，得到的结果往往被主晶相（如刚玉或SiC）的强衍射峰所淹没，SiAlON微弱的信号如同大海捞针，难以精确指认其具体物相。因此，要想准确鉴定，往往需要对基质相进行富集，以增强其信号。

幸运的是，SiAlON的晶格常数对其化学组成（尤其是固溶的Al和O含量，即z值）极为敏感，这为XRD分析提供了有力的武器。例如，随着z值从1增加到3，α-SiAlON的晶格常-数a₀会从约0.76319 nm增大至0.76870 nm，c₀则从0.29312 nm增大至0.29812 nm。β-SiAlON也存在类似规律。尤其值得一提的是，α相和β相的a₀值相近，但c₀值差异悬殊，这使得通过XRD区分二者变得相对容易。

然而，仅仅知道“是什么”还不够，更关键的是“长什么样”以及“如何连接”。二维的显微镜照片（OM或SEM）虽然能展示晶体轮廓，却常常无法揭示相间结合的真实状态，这也是许多研究文献中图片虽多但信息量有限的原因。真正的洞察，需要深入三维形貌和界面细节。这要求我们动用从扫描电镜（SEM）到高分辨率透射电镜（HRTEM）的全套工具链，通过电子衍射确定晶体取向，利用能谱分析（EDAX）探明晶界微区的元素分布。

对材料微观结构的精确表征，是进行质量控制和新材料研发的基石。任何微小的相变或结构缺陷都可能导致宏观性能的巨大差异。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636

我们提供的专业检测服务，能够运用XRD、SEM、TEM及EDAX等多种先进技术，为您精确解析材料的物相组成、显微形貌和界面结构，为您的科研与生产提供坚实可靠的数据支持。

二、共价键的强强联合：SiC-SiAlON/Si₃N₄体系

碳化硅（SiC）因其极强的sp³共价键而拥有惊人的硬度和高温稳定性。然而，也正是这种化学惰性，使得SiC颗粒的烧结成为一大难题。如何让这些“孤傲”的颗粒紧密结合，是制造高性能SiC制品的永恒主题。SiAlON结合技术，正是目前的主流解决方案之一。

其成功的秘诀在于“原位反应”——在烧结过程中，SiC颗粒表面直接反应生成SiAlON。这个过程的关键，在于液相的形成。想象一下，在SiC颗粒的自由表面上，附生出许多细小的柱状晶体。这些晶体形态各异，有的呈不规则棒状，有的则像细针，长径比可达100。

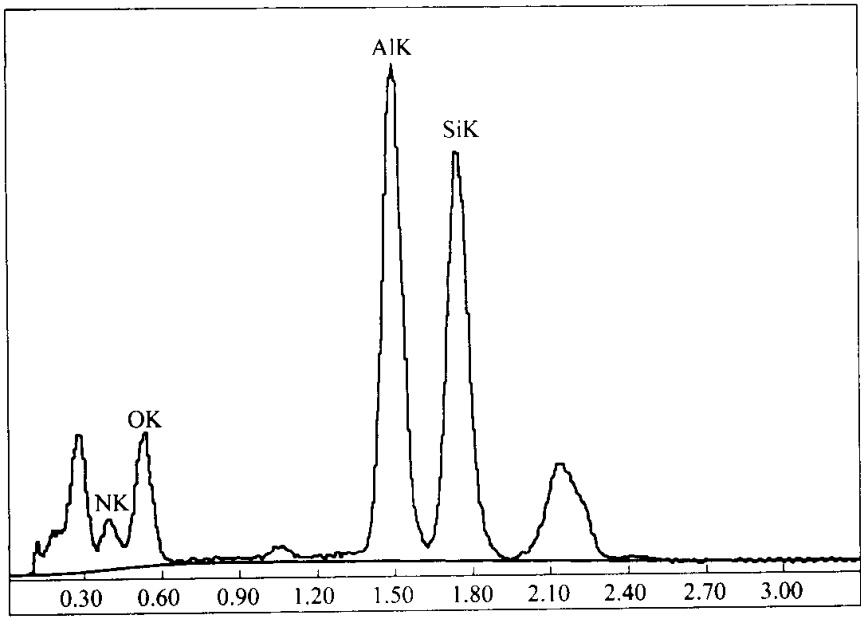

图 8-e SiAlON点组成分析的EDAX图谱

能谱分析证实，这些晶体正是SiAlON。然而，这种在自由空间中完美生长的晶体，虽然形态优美，却并未起到连接颗粒的“桥梁”作用。它们是无效的结合。真正有效的结合相，是在颗粒间隙中被“挤压”生成的、形态不规则的堆积体。它们牺牲了完美的晶形，却换来了坚固的结构。

与此类似的是Si₃N₄结合的SiC制品。通过硅粉的直接氮化，Si₃N₄可在较低温度下原位生成。其晶体形态同样取决于生长环境。在空隙处，它可能长成粗大的柱状晶体；但在颗粒间隙，它则以微小的粒状形态紧密填充，实现牢固的结合。一个有趣的细节是，Si₃N₄本身在分解前不形成液相，但其氮化过程中产生的副产物Si₂N₂O在氧化后可形成局部液相，这些微小的液滴如同焊料，极大地促进了烧结和相间结合。

三、跨越界限的握手：SiAlON-刚玉体系

当结合相SiAlON遇到离子键为主的刚玉（Al₂O₃），一场跨越化学键类型的“联姻”便开始了。在这种复合材料中，我们观察到一番别样的微观景象。

在巨大的电熔刚玉颗粒表面，SiAlON晶体以一种“种植”的方式定向附生。它们的c轴仿佛扎根于刚玉基体，形成可能非常坚固的附生界面。但这种结合有时也并不牢靠，在某些区域可以观察到SiAlON晶体脱落后，在刚玉表面留下的清晰“压痕”——这是一个揭示结合强弱的宝贵细节。

更有趣的是液相的行为。在刚玉的自由表面，不仅可以观察到促进晶体生长的台阶，还能看到台阶上凝结着无数微小的液滴（通常小于0.5μm）。这生动地证实了液相在晶体生长过程中的普遍作用。

与SiC体系一样，当SiAlON作为填充相时，它无法展现特征晶形。只有在孔隙中，我们才能窥见其自由生长的柱状形态。一个值得深思的现象是，即便在同一块样品中，不同区域、不同形态的SiAlON晶体，其化学组成也存在明显差异。这反映了耐火材料内部反应环境的极端不均匀性，这是其与高度均质化的精细陶瓷最根本的区别之一。

四、前沿探索：从纳米结构到未知领域

材料科学的进步永无止境。当我们将视线推向纳米尺度，SiAlON体系又展现出新的潜力。在Si₃N₄基陶瓷中弥散纳米级的SiC颗粒，可以显著提升材料的强度、韧性甚至赋予其超塑性。

这里的“纳米结构”有两层含义。其一，是尺寸在100-200nm的SiC颗粒，它们弥散于微米级的Si₃N₄晶粒之间。其二，是借助HRTEM才能观察到的、真正意义上的纳米结构——在Si₃N₄晶界存在着仅1-2.5nm厚的非晶薄膜，或在SiC-Si₃N₄界面生成厚达15nm的玻璃膜。正是这些亚显微结构，从根本上调控着材料的宏观性能。这些来自精细陶瓷的研究成果，为我们理解和改良结构更为粗大的耐火材料提供了宝贵的借鉴。

最后，让我们将目光投向一个充满未知的领域：Al₂O₃-C-SiAlON体系。在含碳气氛中，Al粉和Si粉会发生复杂的氮化、碳化反应。令人惊讶的是，在这样的体系中，竟然也发现了纤维状的SiAlON。能谱分析确凿地证实了其Si-Al-O-N的组成。

这里最大的谜团是：氮（N₂）从何而来？是源于刻意的氮化处理，还是无意中卷入的空气？这一现象为SiAlON的合成与应用开辟了新的研究方向，也再次证明，在材料的微观世界里，永远充满了等待我们去发现的奥秘。
