解构氮化硅陶瓷：从α/β相争到SiAlON的性能飞跃

氮化硅（Si₃N₄）陶瓷，作为一种在高温、高压、强腐蚀环境下依然能保持卓越性能的结构材料，其背后的科学原理远比一个简单的化学式要复杂得多。它的性能密码，深藏于晶体结构的微妙差异、烧结过程的物理化学博弈，以及最终演化出的一个庞大家族——SiAlON。理解这一切的起点，要从氮化硅最基本的两种形态谈起。

一、 氮化硅的“双面人生”：α相与β相的本质

早在上世纪中叶，研究者就识别出氮化硅存在两种主要的晶体结构：α-Si₃N₄和β-Si₃N₄。最初，人们简单地将它们定义为低温型和高温型。这种划分虽然直观，却掩盖了两者更深层的关系。

从晶体学上看，它们都属于六方晶系，其根本差异在于沿c轴方向Si-N原子层的堆叠方式。可以将其想象成两种不同的乐高积木搭建模式：β相采用的是简单的ABAB…堆叠，结构紧凑而稳定；而α相则采用了更为复杂的ABCDABCD…序列。这种结构上的差异，导致了它们晶格常数和密度的细微不同。

然而，真正的分野并不仅仅是温度。后来的研究揭示了一个更为关键的秘密：α相的本质是一种“缺陷稳定”结构。它并非纯粹的Si₃N₄，而是通过在晶格中固溶了微量的氧（O取代了N的位置）来获得稳定，其化学式更准确的描述或许是Si₁₁.₅N₁₅O₀.₅。这使得α相拥有更高的自由能，在热力学上是不稳定相。

这就引出了一个核心问题：既然α相不稳定，为何它在材料制备中如此重要？答案在于“过程控制”。α相就像一个高能的中间体，为后续的性能优化埋下了伏笔。

二、 烧结的艺术：从粉末到致密陶瓷的挑战

纯氮化硅是一种强共价键化合物，原子间结合力极强。这意味着，即便在接近其分解温度（约1900°C）的高温下，它也不会熔化形成液相，这使得粉末颗粒间的致密化烧结变得异常困难。

• 反应结合法 (RBSN): 直接将硅粉在氮气中反应生成Si₃N₄。这种方法虽然简单，能保持工件形状，但产物气孔率高达25%左右，力学性能自然大打折扣。
• 热压法 (HPSN): 在高温高压下强行将粉末压实。若不添加任何“润滑剂”，即便在1750°C和数千兆帕的极端条件下，也仅能获得85%理论密度的材料。

要实现接近98%的理论密度以获得优异的强度和硬度，必须引入“助烧剂”。这正是材料科学的精妙之处。通过添加Y₂O₃、Al₂O₃、MgO等氧化物，可以在Si₃N₄颗粒表面形成一层薄薄的SiO₂氧化膜，这层膜与助烧剂在高温下反应，生成液相。

这个液相的作用至关重要。它就像渗透在晶粒间的润滑剂，极大地促进了物质迁移和原子扩散，使得晶粒能够重排、溶解、再析出，从而填充孔隙，最终实现高度致密化。

三、 微观结构的塑造：α→β相变的战略价值

在此过程中，原料粉末中α相的比例扮演了决定性角色。

热力学不稳定的α相在液相环境中，会自发地向更稳定的β相转变。这个α→β相变并非简单的结构重排，它伴随着晶体形态的剧变。α相颗粒倾向于溶解在液相中，然后以β相的形式析出，并优先沿着c轴方向生长，形成细长的柱状或针状晶体。

这些新生的长柱状β-Si₃N₄晶体在基体中相互交错、彼此搭接，如同在混凝土中加入了钢筋，形成了一个“自增强”的微观骨架。这种结构能有效地偏转甚至阻止裂纹的扩展，从而赋予材料超乎寻常的断裂韧性。

因此，α相的真正价值，是作为孕育高性能β相微观结构的“种子”。原料中较高的α相比例，意味着在烧结过程中有更多的机会形成高长径比的β晶粒，从而获得更优异的力学性能。晶体的长径比，直接关系到材料的最终密度和强度。一个有趣的现象是，烧结初期，晶体长径比较高，密度也随之增高；但若保温时间过长，晶体发生粗化，长径比下降，反而可能导致密度降低。这背后是液相粘度、过饱和度与扩散速率之间复杂的动力学平衡。

要实现理想的自增强微观结构，对原料的相组成、纯度、颗粒形貌以及烧结工艺的精确控制缺一不可。任何微小的偏差都可能导致最终性能的天壤之别。如何确保每一步都精准到位？这正是现代检验检测技术发挥关键作用的地方。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636

我们提供的专业质量控制解决方案，能够通过XRD物相分析、SEM形貌观察、粒度分析等手段，为您的氮化硅陶瓷研发与生产提供从原料到成品的全面数据支持，确保您的工艺参数与设计目标精确匹配。

四、 SiAlON的诞生：氮化硅家族的进化

当科学家们掌握了通过助烧剂调控氮化硅烧结的诀窍后，一个更大胆的想法应运而生：如果助烧剂的元素（如Al和O）不只是停留在晶界，而是直接进入到Si₃N₄的晶格中呢？

这便是“Sialon”（赛隆）的起源。Sialon本质上是Si-Al-O-N四元体系中形成的一系列固溶体。其基础是β-Si₃N₄的晶体结构，通过Al³⁺和O²⁻等价置换Si⁴⁺和N³⁻，形成化学式为 Si₆-zAl_zO_zN₈-z 的新物相。这里的“z”值，代表了置换程度，成为了一个可供工程师调节的核心设计参数。

这种“晶格工程”带来了革命性的变化：

1. 烧结性能改善： Al和O的引入本身就促进了液相的形成和致密化过程。
2. 性能可调性： 通过改变z值，可以系统地调整材料的热膨胀系数、硬度、抗氧化性等关键性能。

从此，氮化硅陶瓷的研究进入了一个全新的维度。除了基础的β-SiAlON，研究者们还发现了由其他金属离子（如Y, Ca, Li, Mg等稀土或碱土金属）稳定化的α-SiAlON。这使得整个材料体系变得异常庞大和复杂。

五、 驾驭复杂性：作为设计蓝图的“状态图”

为了在这种复杂的化学体系中进行导航，科学家们开发了所谓的“状态图”或“行为图”。这些图谱，如Si₃N₄-AlN-Al₂O₃-SiO₂四元相图，以及更为复杂的多组元Jänecke棱柱图，是材料科学家的设计蓝图。

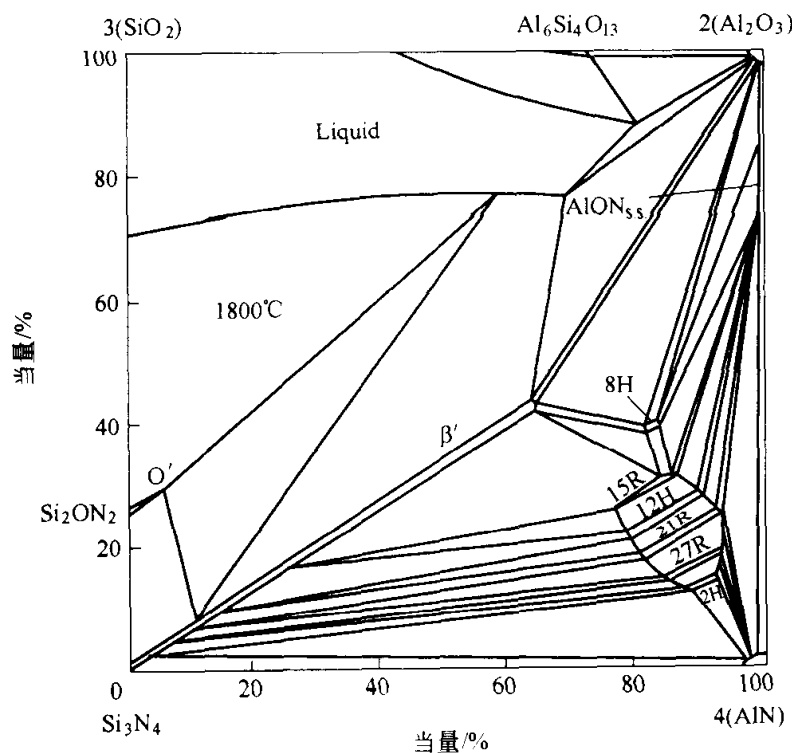

图：Si₃N₄-AlN-Al₂O₃-SiO₂ 四元“状态图” (1800℃) - Jack修正版

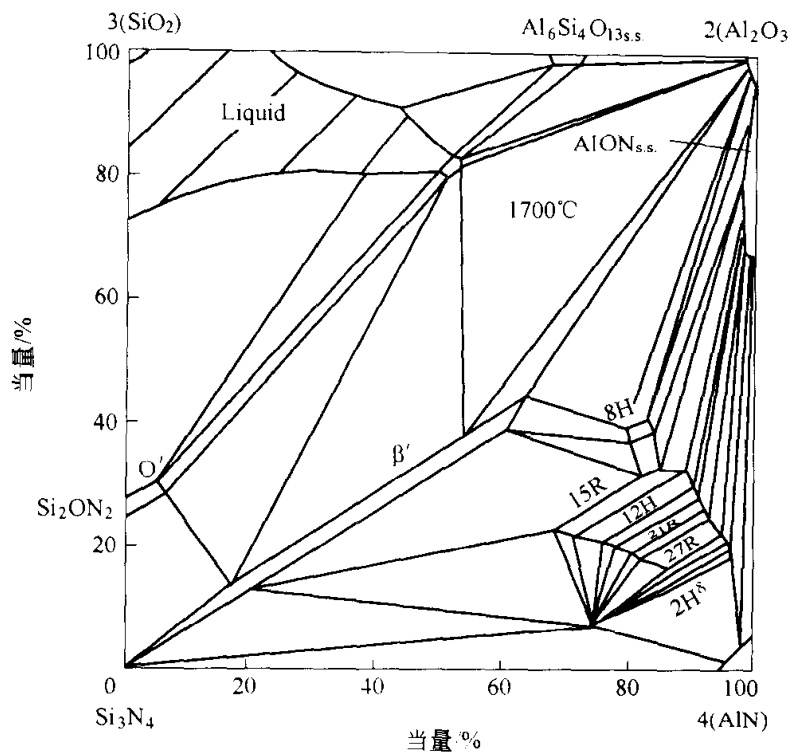

图：Si₃N₄-AlN-Al₂O₃-SiO₂ 四元“状态图” (1700℃)

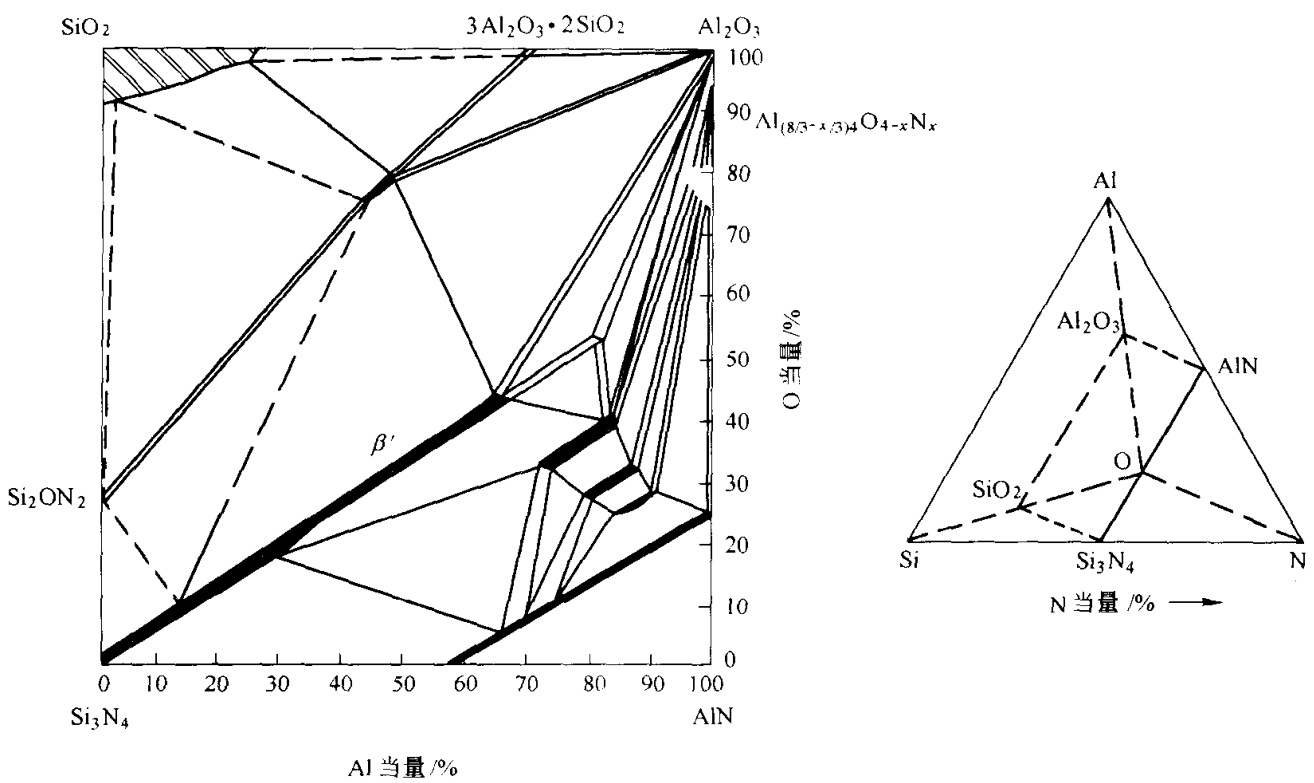

图：原始的Gauckler四元“相图” (1760℃)

需要强调的是，由于反应动力学限制，这些体系很难达到真正的热力学平衡，因此称之为“行为图”更为贴切。它们展示了在特定温度和组分下，哪些物相能够共存。借助这些图谱，研究者可以：

• 预测产物： 根据原料配比，预测烧结后可能出现的物相，如β-SiAlON、α-SiAlON，以及各种AlN多型体（如15R, 12H, 21R等）或残余的玻璃相。
• 优化配方： 有目的地选择图中的特定区域进行配方设计，以获得单相的β-SiAlON，或是α和β两相共存的复合材料，从而实现性能的最优化。

从最初对α/β相的模糊认识，到利用α→β相变实现微观结构自增强，再到通过“晶格工程”创造出性能可调的SiAlON大家族，氮化硅陶瓷的发展历程，是人类对材料科学认知不断深化的完美缩影。每一步进展，都建立在对物相、微观结构和最终性能之间关联的深刻理解与精确验证之上。
