炼金术的炉膛：解密MgO-CaO-FeO系耐火材料的长寿之道

在现代钢铁冶金的严苛世界里，电弧炉（EAF）的心脏——炉底，其寿命不仅是衡量成本的标尺，更是决定生产连续性和技术上限的关键命脉。传统的耐火材料，如简单的烧结白云石或高铁镁砂，早已无法应对新时代的需求。它们要么烧结困难，要么依赖焦油等临时粘合剂，在高温和剧烈化学侵蚀面前迅速败下阵来。特别是对于安装了DPP（直孔透气塞）或采用直流电极的先进电炉，其炉底几乎不具备中途修补的可能，这就要求炉底材料必须具备“一次性”达成超长服役周期的卓越性能。

一种革命性的解决方案应运而生：预合成的MgO-CaO-FeO系捣打料。从宏观化学组分上看，它与传统的高铁镁钙砂似乎并无天壤之别。然而，真正的奥秘隐藏在微米尺度之下，其显微结构赋予了它截然不同的生命力。这种材料的核心优势可以归结为一种精妙的“双重作用”机制：

1. 智能的初始烧结： 材料中预合成了一种关键的晶间结合相——铁酸二钙（C₂F）。在炉底加热的初期阶段，C₂F相会在一个相对较低的温度下开始熔融，形成液相。这种液相如同一种高效的“快干水泥”，迅速包裹并粘结周围的耐火骨料，使松散的捣打料快速烧结成一个坚固致密的整体工作层，足以抵御初始钢水和炉渣的猛烈冲刷。

2. 动态的自我强化： 当炉底进入正常工作状态，这种低熔点的C₂F结合相并不会成为弱点。相反，它会与侵入的炉渣发生反应，巧妙地转变为熔点极高的硅酸二钙（C₂S）。这相当于在受到攻击时，材料的“护盾”非但没有被削弱，反而变得更加坚固。

正是这种从“预反应合成”而非“机械混合”出发的设计哲学，决定了MgO-CaO-FeO系材料的优越性。其性能的关键，完全取决于C₂F相如何与方镁石（MgO）骨料构成精密的微观结构。因此，深入探究C₂F的形成、分解及其在真实工况下的热力学行为，便成为理解并掌控这种高性能耐火材料的钥匙。

微观世界的蓝图：C₂F结合相的结构形态

C₂F结合的碱性耐火材料，其应用已遍及电炉炉底、中间包、钢包乃至喷补料等多个关键领域。全球市场的先驱者，如奥地利的Veitsch-Radex公司，早已凭借其独特的MgO-CaO-FeO系干式捣打料奠定了行业标杆。有趣的是，即便是同一家公司的不同分厂，其工艺路线也揭示了不同的设计思路。

• Veitsch的直接烧结法： 其Ankerharth牌号产品，采用天然菱镁矿和白云石直接共烧结。其工艺的精妙之处在于颗粒级配的调控：粗颗粒（2-10mm）为白云石质，允许含有游离CaO；而细粉（<0.5mm）则为镁砂，不含游离CaO。这种设计旨在利用细粉包裹粗颗粒，以延长材料的整体抗水化周期。其显微结构表现为，在粗大的方镁石晶粒间，填充着C₂F结合相，而不均匀分布的方钙石则以微小颗粒形式存在。

• Radex的全合成法： Radex则采用不含游离CaO的合成工艺。其产品中，方镁石晶体更为细小（通常<50μm），晶间由C₂F和镁铁尖晶石（MF）共同结合。在某些颗粒中，C₂F相呈现出薄膜状，紧密包裹着方镁石晶体；而在另一些富含C₂F的区域，方镁石晶体则分散其中。对C₂F相进行微区成分分析会发现一个有趣的现象：除了CaO和Fe₂O₃，还含有相当数量的MgO。这暗示着MgO可能部分固溶于C₂F相中，或是以更微细的粒子形态夹杂其间。

无论是哪种工艺，其核心目标都是构建一个稳定且高效的C₂F结合网络。国内采用合成工艺的某些高端产品，其显微结构与Radex产品已颇为相似，同样展现出由C₂F和新生成的C₂S相共同胶结方镁石的复杂而有效的形态。

要精确评估和优化这些复杂的微观结构，确保每一批次材料都达到设计性能，离不开先进的分析检测手段。通过高倍率扫描电镜（SEM）和能谱分析（EDS）等技术，可以清晰地揭示物相的分布、形态和化学成分的细微差异，为材料的质量控制和工艺改进提供决定性的数据支持。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636

烈火中的化学博弈：C₂F的热力学稳定性

C₂F相之所以能扮演如此关键的角色，其本质在于它在不同温度和气氛下的热力学行为。在复杂的MgO-C₂S-C₂F-MF四元体系中，C₂F的存在显著降低了系统的共熔点。例如，在方镁石-C₂F体系中，仅含3%的MgO就能将共熔点降至1410℃。当体系中同时存在C₂S和MF时，这个不变点温度甚至会进一步降低到1308℃，其相关系为：

$$ /mathrm{C₂S + C₂F + MF + M /leftrightarrow L} $$

这里的M代表方镁石（MgO），L代表液相（Liquid）。这个相对较低的液相生成温度，正是材料能够实现快速烧结的理论基础。

然而，C₂F的稳定性并非一成不变，它对环境气氛，特别是氧分压（$p_{O_2}$）极为敏感。在强还原气氛下，C₂F在略高于700℃时便可能开始分解：

$$ /mathrm{Ca_2Fe_2O_5 /rightarrow 2CaO + 2FeO + 1/2 O_2} $$

若还原性更强，FeO会进一步被还原为金属铁，实际分解反应变为：

$$ /mathrm{Ca_2Fe_2O_5 /rightarrow 2CaO + 2Fe + 3/2 O_2} $$

这种对气氛的敏感性在炼钢炉的实际工况中表现得淋漓尽致。下图直观地展示了在1500℃下，空气气氛（弱氧化）与弱还原气氛对MgO-CaO-FeOn体系相图的巨大影响。在还原气氛下，液相区显著扩大，且不存在MF（镁铁尖晶石）相区，这意味着材料的熔融行为发生了根本性改变。

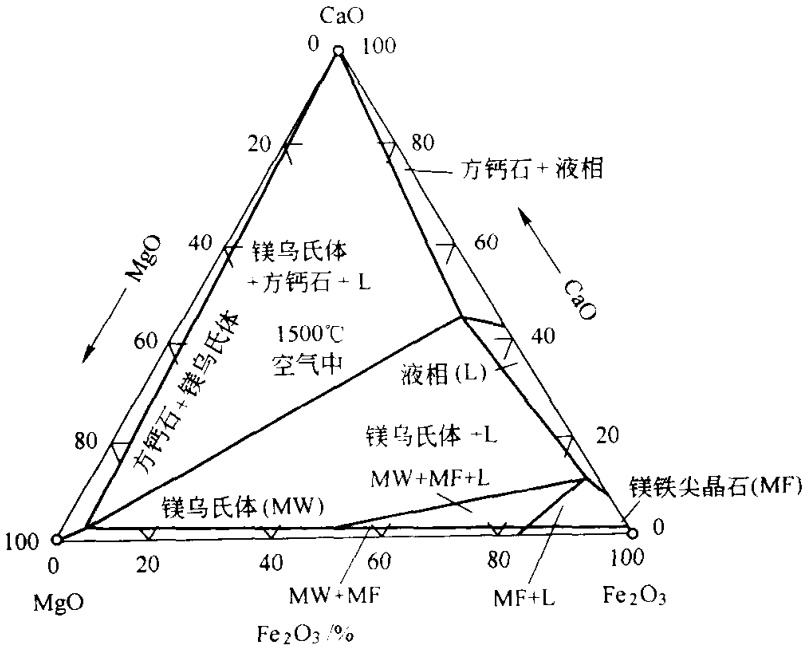

图5-d 空气气氛下MgO-CaO-FeOn系相关系

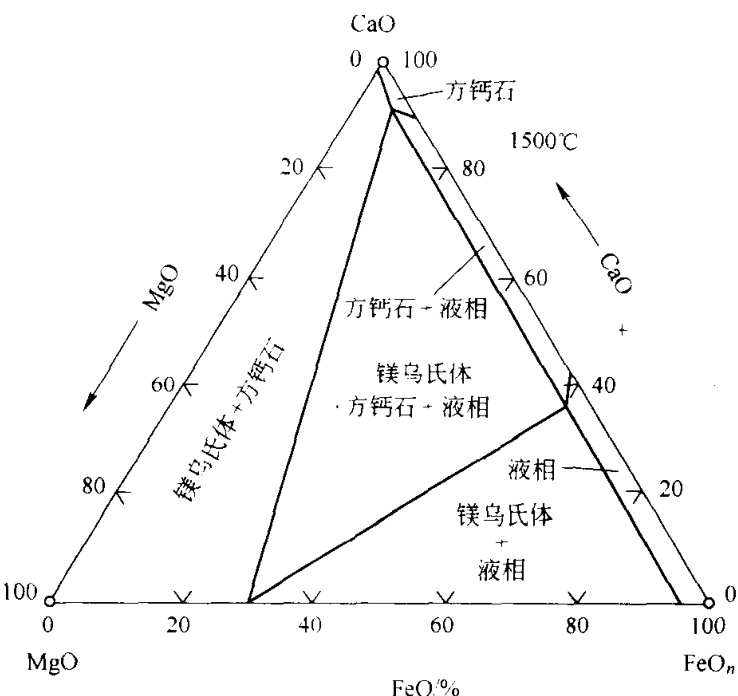

图5-e 弱还原气氛下MgO-CaO-FeOn系相关系

在与钢水直接接触的低氧分压环境下，C₂F的熔融行为从1440℃的一致熔融转变为约1160℃的分解熔融。在此过程中，随着温度升高，Fe³⁺向Fe²⁺转化，铁氧化物在方镁石中的溶解度随之增加，形成镁方Wüstite固溶体。这个过程可以被一个关键的反应式所描述：

$$ /mathrm{2Ca_2Fe_2O_5 + xMgO /rightarrow (x+4)(Mg /cdot Fe)O + 4CaO + O_2 /quad (x > 9.3)} $$

这个反应式揭示了整个体系自我强化的核心机理：在MgO基质中，C₂F分解，生成了两种耐火度极高的固相——镁方Wüstite固溶体和游离的方钙石（CaO）。而这新生成的CaO，正是与炉渣中SiO₂反应的“弹药”，它们会原位生成熔点高达2130℃的C₂S：

$$ /mathrm{2CaO + SiO_2 /rightarrow Ca_2SiO_4 / (C_2S)} $$

至此，整个理论闭环得以形成：

1. 快速固化： 在1150~1300℃，C₂F分解熔融，产生的液相促进了镁砂的快速烧结，形成坚实的工作层。
2. 原位强化： C₂F分解出的CaO与炉渣中的SiO₂反应，生成高熔点的C₂S，在方镁石晶粒间形成坚固的陶瓷结合，极大提升了炉底的抗侵蚀能力。

可以设想，如果仅仅是将FeOn粉末机械地混入镁砂中，结果将截然不同。在高温和钢水的强还原作用下，这些铁氧化物粉末还来不及与MgO发生充分的固溶反应，就会被直接还原，根本无法起到促进烧结的作用。疏松的炉底结构会在钢水的冲刷下迅速瓦解，材料甚至来不及发生化学侵蚀就已经被物理冲散了。

终极考验：MgO-CaO-Fe₂O₃合成料的侵蚀机理

理论的完美最终要在实践中得到检验。无论是可连续修补的炉底，还是要求一次性长寿命的炉底，C₂F结合镁砂捣打料的蚀损机理是共通的。在100吨级直流电炉炉底的实际应用中，其卓越性能得到了充分验证，一次性炉底寿命突破1000炉次，达到了国际先进水平。

对使用后的炉底进行解剖分析，可以清晰地看到材料微观结构的演变全过程。在炉底中心区域，由于长期被钢水覆盖，处于强还原环境。其用后表面（0-2mm）呈现出黑褐色，致密而坚硬。下层则为浅褐色，结构均匀，原始的颗粒界限已模糊不清，表明烧结非常充分。

而在靠近炉壁的炉坡区域，情况更为复杂。表面同样为黑褐色，但质地更脆并伴有气孔。往下2-5mm，则出现褐色、含封闭气孔的过渡带。这清晰地展示了从工作面到内部，材料在温度梯度和化学势梯度的双重作用下发生的系列变化。

这一切都印证了MgO-CaO-FeO系合成料设计的成功：它不是一种被动承受侵蚀的材料，而是一种能够主动与环境互动，通过一系列精妙的相变反应，在极端工况下不断构筑和修复自身防御体系的“智能”耐火材料。这正是其实现超长寿命的根本原因。
