AlON的非化学计量之谜：晶格缺陷与相区争议的深度解析

γ-AlON，一种铝氧氮化物，凭借其在宽光谱范围内的优异透明度和卓越的机械性能，在尖端应用领域（如透明装甲、红外窗口）占据着不可或缺的地位。然而，深入其微观世界，我们会发现一个远比其宏观性能更为复杂的现实。AlON并非一个严格遵循化学计量比的“完美”化合物，而是一个在特定范围内波动的固溶体。这种非化学计量特性，源于其晶格内部的缺陷结构，正是理解其性能差异与合成挑战的钥匙。

理想尖晶石结构：一个完美的理论起点

要理解AlON的复杂性，我们必须从其理论上的理想结构——尖晶石（Spinel）出发。在理想的尖晶石晶胞中，阴阳离子的配比是固定的，其化学式可以抽象地表示。一个关键的结构参数是单位晶胞中的阴离子数，我们用 X 来表示。对于一个完美无瑕的尖晶石晶格，X 的理论值恰好为8。这代表了一个电荷平衡、结构致密的稳定状态，是所有理论计算和模型构建的基石。

现实的偏离：阳离子空位与间隙填充

然而，在实际的合成过程中，AlON的晶体结构极少能维持这种理想状态。它总是在理想模型附近徘徊，通过形成晶格缺陷来适应合成条件的变化。这种偏离主要表现为两种形式：

• 阳离子空位 (X < 8): 当晶格中的阳离子（如Al³⁺）数量不足以完全填充其应占有的位置时，便会形成空位。这可以想象成一个精密建筑框架中，某些预留的支点上缺少了构件。这种状态下，单位晶胞的阴离子数 X 会小于8，导致晶格的收缩和电荷的不平衡，需要通过其他方式来补偿。

• 间隙阳离子 (X > 8): 与空位相反，当过量的阳离子被“挤”入晶格中本不应被占据的间隙位置时，就形成了间隙阳离子。这好比在已经建成的框架缝隙中，又强行塞入了额外的支撑。此时，单位晶胞的阴离子数 X 将大于8。

这两种缺陷的存在，赋予了AlON在一定成分范围内形成稳定固溶体的能力，但也使其性质变得异常敏感。

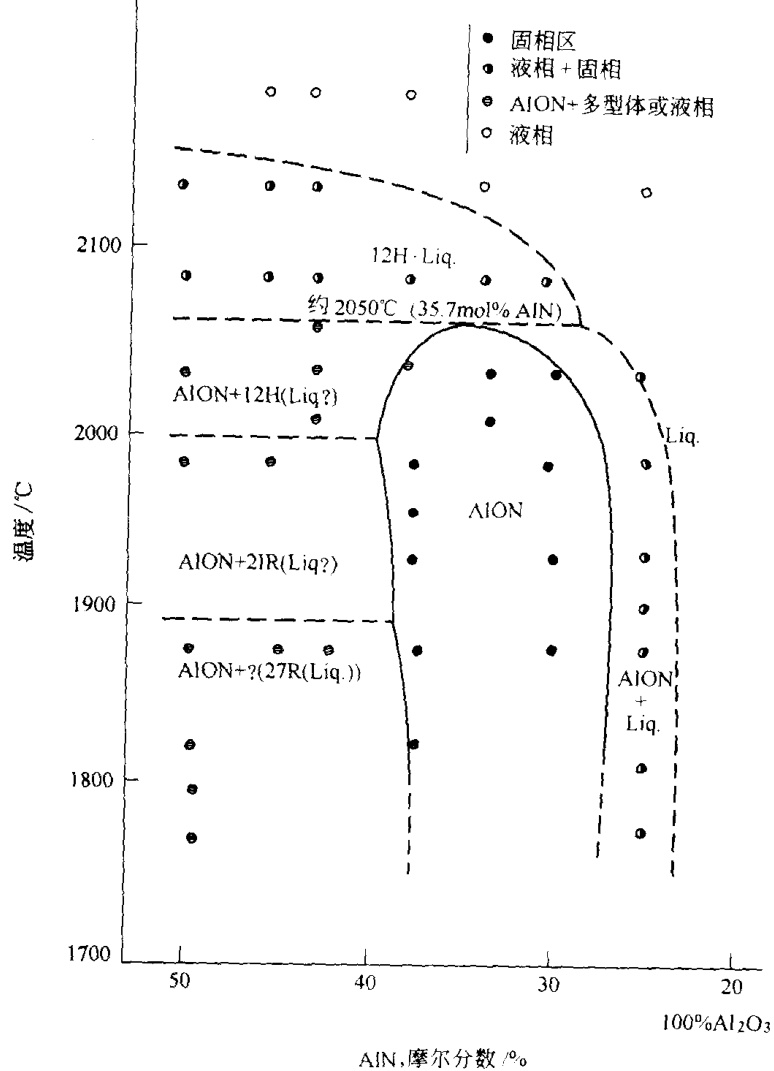

图：Al₂O₃-AlN伪二元体系中AlON的稳定相区（0.1MPa氮气气氛）

实验数据的迷雾：相区范围与熔融行为的争议

上图展示的Al₂O₃-AlN伪二元相图，是指导AlON材料合成的“地图”。然而，这张地图的细节却充满了争议，不同研究团队给出的数据存在显著差异，这恰恰反映了AlON非化学计量特性的复杂性。

一个核心的争议点在于AlON作为稳定固溶体的组成范围。有研究结论指出，其固溶范围对应AlN的摩尔分数为27%至40%。但另一些权威报道则将这个范围限定在22.5%至32.5%，并认为其形成均相区的温度在1850℃左右。这种差异并非简单的测量误差，它深刻地揭示了AlON的相边界会随着合成气氛（如氮气压力）和温度的细微变化而漂移。

另一个争议焦点是其高温下的行为。它究竟是如何熔化或分解的？有文献称其在1900℃发生一致性熔融，即固相直接转变为成分相同的液相。而另一些结果则表明，它在低至1600℃时就会分解为Al₂O₃和AlN。

为什么会出现这些看似矛盾的结果？根本原因在于，研究者们所制备和表征的“AlON”，其内部的缺陷类型、缺陷浓度以及由此决定的精确化学成分各不相同。一个富含阳离子空位的AlON和一个含有间隙阳离子的AlON，即使宏观上都被称为“AlON”，其热力学稳定性与相变行为也可能截然不同。

对于材料研发和生产而言，这种由微观缺陷引发的宏观性能不确定性，是一个必须解决的严峻挑战。如何精确厘清自己制备的AlON究竟处于相图的哪个点位？其真实的固溶成分和缺陷状态是什么？这些问题的答案直接决定了最终产品的质量与可靠性。这不仅仅是学术上的探究，更是工业化生产中质量控制的核心环节。面对如此复杂的材料体系和充满争议的文献数据，依赖权威、精准的第三方检测来验证材料的真实物相、化学成分和微观结构，就显得至关重要。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636

最终，对AlON的理解，必须超越一个简单的化学式。我们需要认识到，它是一个在缺陷与完美之间动态平衡的复杂系统。驾驭这种复杂性，通过精确的工艺控制和严谨的质量检测，主动地去“设计”其内部的缺陷结构，或许才是释放其全部潜能的终极路径。
