揭秘Al₂O₃-C复合材料中的微观异客：SiAlON的意外生成与溯源

在高性能耐火材料的宏大叙事中，Al₂O₃-C（刚玉-石墨）体系无疑是久经考验的基石。其优异的性能和广泛的应用场景，使其基础组分与结构早已成为行业共识。然而，真正的技术突破往往潜藏于对常规体系的微观改良之中。当我们向这一经典配方中引入金属粉末（如铝粉和硅粉）作为性能增强剂时，一场预料之外的物相演变便拉开了序幕。

通常的预期是，在高温碳热气氛下，这些活泼的金属元素会与环境中的碳或氮发生反应，生成相应的碳化物、氮化物，或是局部的氧氮、氧碳化合物。这些反应产物在显微结构中被观察到，并不会令人意外。但一个更深层次的问题浮出水面：在这个体系中，是否可能孕育出结构更为复杂的SiAlON相？现有文献对此鲜有提及，使其成为一个引人入胜的探索盲区。

显微镜下的世界揭示了答案。在材料的基质中，弥散分布着形态迥异的纤维状新物相。它们大致呈现两种截然不同的风貌：一类是纤细而笔直的晶须，直径常低于1μm，但长度惊人，可延伸至20μm以上，其长径比甚至能达到40至50，宛如微观世界中的钢筋；另一类则形态更为粗壮，截面直径可达3至5μm，盘根错节，形似藤蔓。

面对这些新生的纤维，一个关键的鉴别难题摆在眼前。由于整个析晶环境富含铝和碳，轻易将其判定为常规的碳化铝（Al₄C₃）或碳化硅（SiC）显得草率且缺乏说服力。真正的挑战在于证明其“身份”的独特性——它究竟是不是一种氮化物，或者更进一步，是SiAlON？要解开这个谜题，唯一的路径就是对其进行精准的元素分析，确认其中是否存在决定性的氮（N）原子。

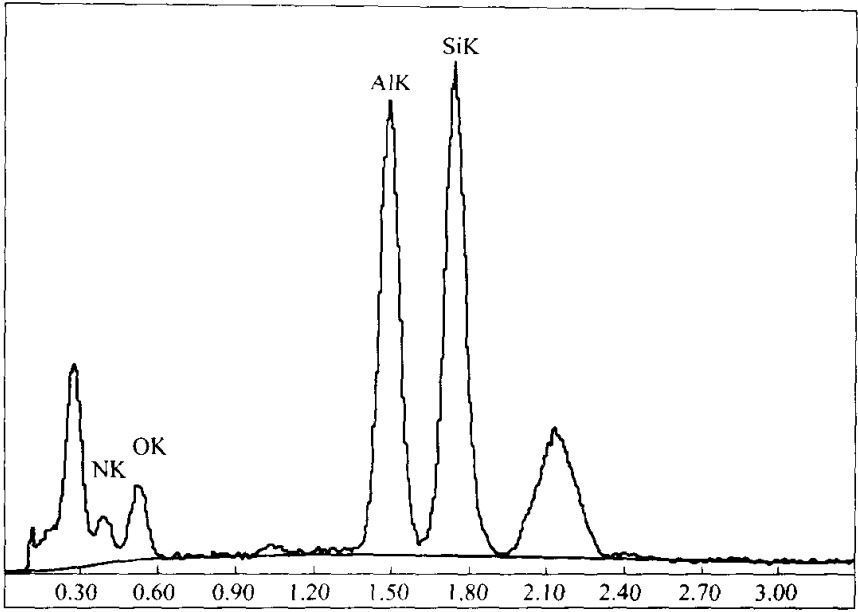

图1：显微纤维的点扫描能谱(EDAX)分析，揭示其SiAlON化学组成

上图展示的点扫描能谱分析结果提供了无可辩驳的证据。对藤蔓状纤维的成分进行定量分析，得到以下原子百分比数据：氮(N) 28.10%，氧(O) 34.10%，铝(Al) 18.73%，以及硅(Si) 19.07%。这一独特的元素构成，清晰地指向了SiAlON相的形成。这一发现不仅证实了最初的猜想，更将研究引向了一个全新的、更深层次的谜题。

这种决定性的、高精度的成分分析，是推动材料科学认知边界的关键。无论是前沿的科研探索，还是严苛的工业质量控制，获取准确、可靠的微观组分数据都是一切结论的基石。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636

SiAlON的身份已被确认，但它的“身世”却成了新的疑团。氮气（N₂）从何而来？是源于生产过程中有意引入的氮化处理，还是在高温烧结时，无意间卷入的空气导致了非预期的反应？这一现象的背后，可能隐藏着优化或控制Al₂O₃-C材料性能的新机制。它不再是一个简单的物相鉴定问题，而是一个关乎反应动力学、气氛控制与材料最终性能的系统性课题，值得我们投入更深入的研究去彻底厘清。
