解构SiAlON陶瓷：从晶体固溶到相图迷宫

SiAlON，这个在先进陶瓷领域声名显赫的名字，其本质是一种精巧的原子工程产物。它的诞生源于一个核心构想：在氮化硅（Si₃N₄）的晶格中，用铝（Al）和氧（O）原子对等量地替换硅（Si）和氮（N）原子。这一置换过程并非简单的混合，而是在原子尺度上形成了一种新的固溶体。科学界对它的认知也经历了一段演变，从最初的β’-Si₃N₄，到后来的β’-SiAlON，最终简化为今天我们所熟知的β-SiAlON。

β-SiAlON构成了该材料家族的基石。与此同时，还存在另一种由其他金属离子稳定化的、同样以Si₃N₄为基础的固溶体——α-SiAlON。然而，理论上的纯净与现实中的制备总有差距。在实际工艺中，获得绝对单相的SiAlON极为困难，材料往往以两相或多相共存的形态出现，这使得理解其内部的相区关系变得至关重要。

驾驭Si-Al-O-N四元体系：解读“状态图”

要精确描绘SiAlON的成分与相结构，我们需要一个导航地图。这个地图就是由Si、Al、O、N四种元素构成的四面体相图。通过截取其中由Si₃N₄-AlN-Al₂O₃-SiO₂构成的分系平面，我们便得到了一个直观的二维“状态图”。

这张图谱的早期开拓者是L.J.Gauckler、H.L.Lukas和G.Petzow，他们在1975年构建了其初始版本。然而，我们今天更常引用的，是后来由K.H.Jack修正并收录于陶瓷相图册的版本。Jack是一位在氮化硅领域深耕多年的学者，他敏锐地指出，将此图称为“行为图”（“Behavior” Diagram）比“平衡相图”更为贴切。为什么？因为在高温合成的复杂过程中，体系各相几乎不可能达到真正的热力学平衡。这张图所揭示的，更多是特定条件下各物相的共生“状态”与宏观“性质”。

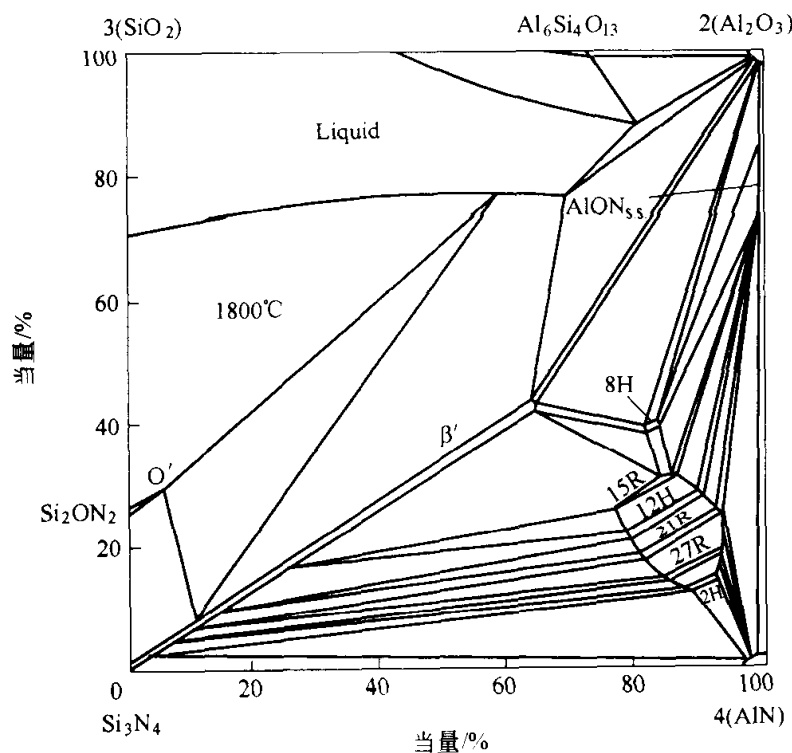

图8-a Si₃N₄-AlN-Al₂O₃-SiO₂ 四元“状态图” (1800℃)

Gauckler的原始研究为我们提供了宝贵的实验参照。他们采用精细的Si₃N₄、Al₂O₃、AlN和SiO₂粉末为原料，在1760℃、30 MPa压力下进行热压烧结。实验发现，延长保温时间并不会改变最终共存相的数量，这恰恰印证了体系难以达到完全平衡的特性。通过XRD分析，他们在β单相区内只发现了β’相，同时在靠近AlN的区域识别出五个全新的物相（X2, X4, X5, X6, X7），这些新相在图中呈现为狭长的相区，具有相似的阳离子与阴离子比。一个有趣的历史细节是，在当时，这些新发现的物相甚至还没有被正式命名，"Sialon"这个词也未被用来指代它们。

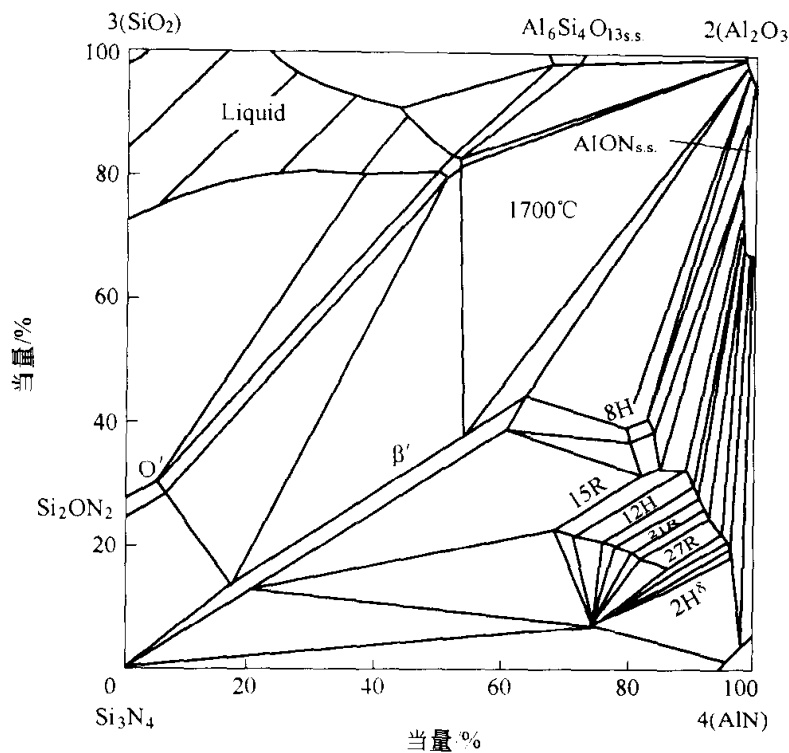

图8-b Si₃N₄-AlN-Al₂O₃-SiO₂ 四元“状态图” (1700℃)

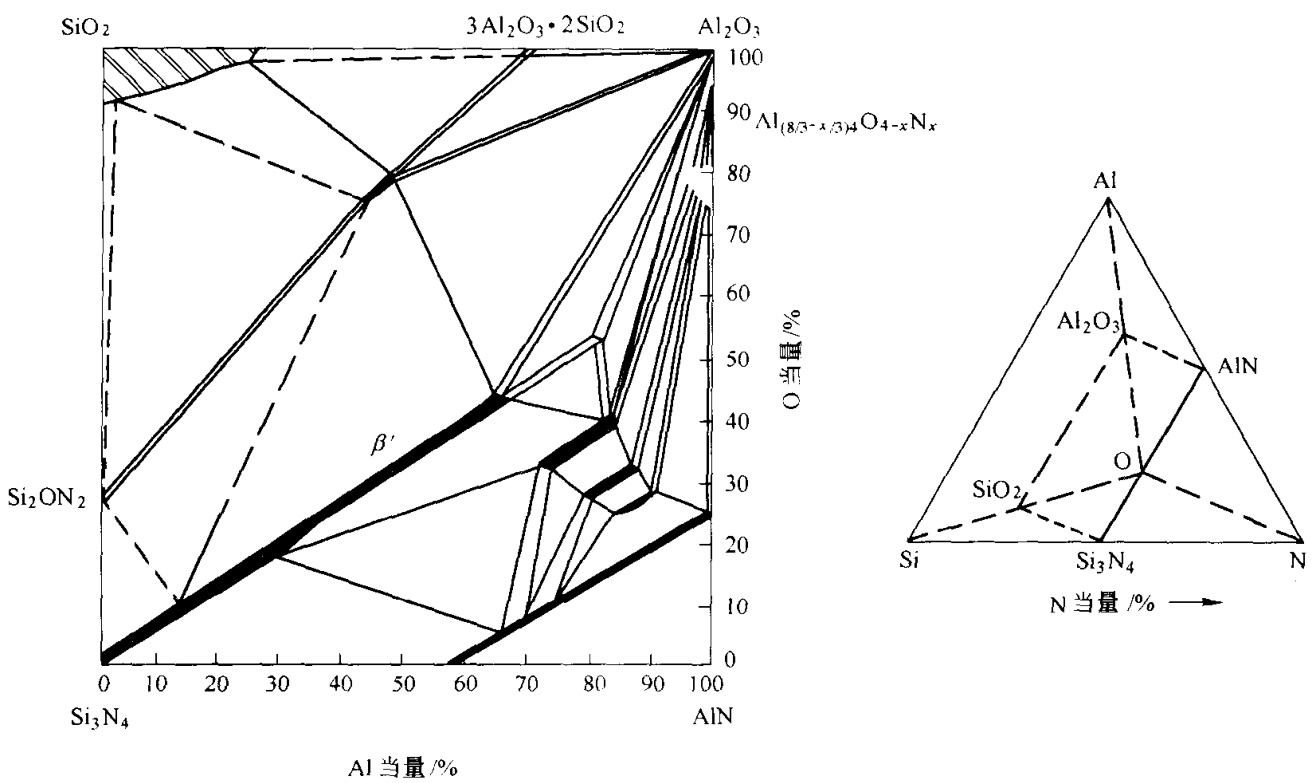

图8-c 原始的Gauckler四元“相图”(1760℃)及其在Si-Al-O-N系四面体中的截面关系

破译相区密码：从未知X相到多型体结构

科学的进步体现在对未知的不断解码。Gauckler发现的那些神秘X相，在稍后由P.L.Land等人的研究中得到了更清晰的身份界定。他们将Al₂O₃-AlN体系中的这些相归类为多型体（Polytypoid），并用Ramsdell符号进行了表征。将Jack修正后的图（图8-b）与Land的成果对照，我们得以建立起一一对应的关系：X2相即为15R结构，X4为12H，X5为21R，X6为27R，X7为2H。Jack的图中还额外补充了一个8H多型体。

这种精细的物相鉴定工作，对于材料的性能控制至关重要。每一种多型体都对应着独特的晶体堆垛方式，从而影响材料的宏观性能。在研发和生产过程中，精确识别并控制这些相的种类与比例，是实现目标性能的前提。这需要依赖高精度的物相分析技术，如X射线衍射（XRD）和电子衍射分析。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636

我们提供的专业检测服务，能够为SiAlON及其他先进陶瓷材料的研发与生产提供关键数据支持，通过精准的物相定性定量分析、微观结构表征和性能评估，帮助客户优化工艺、控制质量，确保最终产品的可靠性。

性能基石：β-SiAlON与AlON的物理特性

在整个SiAlON家族中，β-SiAlON因其优异的综合性能而成为应用最广泛的基础相。下表列出了一款典型的、含有少量玻璃相的β-SiAlON材料与另一种重要的氮氧化物陶瓷AlON的物理性能数据，这些数据直观地展示了它们作为高性能结构材料的潜力。

审视这些数据，一幅清晰的画像跃然纸上：β-SiAlON展现了极高的强度、硬度、断裂韧性以及优良的高温稳定性，同时具备良好的电绝缘性。这些特性共同决定了它在高速切削刀具、耐磨部件、高温轴承等严苛工况下的核心应用价值。对这些性能指标的精确考核，正是确保SiAlON材料满足其设计使用条件的关键环节。
