RO相固溶体：从成分-结构关联到晶体形态的深层解析

在高温材料科学的领域中，方镁石(MgO)的固溶体——广义上被称为RO相——扮演着一个至关重要的角色。这个术语并非指代单一化合物，而是一个家族的统称。想象一下，方镁石的晶体结构如同一个坚固的骨架，而其他具有相同岩盐型结构的金属氧化物，如方铁石(FeO)、方锰石(MnO)和方镍石(NiO)，能够无缝地融入其中，形成连续的固溶体。这种原子级别的“混血”赋予了RO相渐变的物理与化学性质，使其成为一个性能可调的迷人体系。

然而，并非所有氧化物都能与方镁石无限亲和。MgO-CaO体系就是一个典型的有限互溶案例。在高达2370°C的共熔温度下，MgO在CaO中的最大固溶度仅为17%，反之亦然，CaO在MgO中的固溶度更低，只有9.8%。这种固溶行为直接反映在晶格常数的变化上：随着离子半径更大的Ca²⁺取代Mg²⁺，晶格随之膨胀。例如，(Mg,Ca)O的晶格常数（0.4248nm）就明显大于纯MgO（0.4212nm）。

在众多RO相体系中，MgO-FeO-Fe₂O₃三元体系无疑占据了核心地位，其复杂的相平衡关系直接影响着耐火材料的服役行为。研究表明，在特定高温和气氛下，(Mg,Fe)O固溶体与镁铁尖晶石(MgFe₂O₄)是平衡固相。更有趣的是，Fe²⁺在MgO晶格中的扩散过程与阳离子缺陷浓度紧密相关，呈现出近似线性的增长关系。当环境从还原性变为氧化性时，两个Fe²⁺离子氧化为Fe³⁺，为了维持电荷平衡，会引入一个氧离子，从而导致晶体体积的膨胀——这是一个在材料应用中必须考量的微观效应。

物性表征的挑战与精准之道

(Mg,Fe)O固溶体的成分变化，会直观地体现在其光学和结构参数上。如下表所示，随着FeO含量的增加，材料的反射率和晶格常数都呈现出规律性的变化。

可以看到，反射率与FeO含量几乎成线性关系，这提供了一种快速评估成分的可能。但晶格常数的变化在10%至40% FeO含量区间内却不甚明显，这暗示了仅依赖单一参数进行成分判定的局限性。

真正的挑战在于RO相的均匀性。在还原条件下制备的RO相通常是均匀的固溶体，其宏观性质能准确反映其微观组成。但在氧化气氛下，情况变得复杂起来。Fe²⁺向Fe³⁺的转变会触发相变，导致部分RO相分解，并以Fe₃O₄-MgFe₂O₄型尖晶石固溶体的形式在方镁石基体中“脱溶”析出。此刻，材料已不再是单一相，宏观的反射率或晶格常数测量值变成了多相混合的平均结果，失去了表征原始RO相组成的准确性。

那么，如何穿透这层迷雾，精确洞悉其真实的相组成？答案在于微区分析。这种方法能够对材料的微小区域进行定点、定量的化学成分测定，从而精确区分基体RO相与析出的尖晶石相各自的组成。这对于理解材料的蚀损机制、优化生产工艺以及进行失效分析至关重要。在复杂的相平衡研究和高端材料的质量控制中，获得可靠、精确的成分数据是做出正确决策的基石。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。我们提供专业的微区成分分析（如SEM-EDS/WDS）和物相鉴定（XRD）等检验检测服务，为您的科研与质量控制提供坚实的数据支持。欢迎沟通交流，电话19939716636

晶体形态之谜：从立方体到八面体

通常，我们研究RO相并非为了刻意合成它，而是因为它常常作为方镁石在实际应用中（如耐火材料）的蚀变产物出现。它的形态为了解材料的蚀损历史提供了关键线索。多数情况下，固相反应生成的新相会继承方镁石原始的浑圆粒状或不规则多面体形态。然而，当它从液相中结晶时，便有机会展现其理想的自形晶貌。

纯粹的方镁石属于立方晶系，其自形晶体理论上应为立方体或八面体。但自然界中极难找到纯净的方镁石晶体，因此其理想晶形也鲜有报道，尤其是八面体形态，更是缺乏确凿的实例。晶体的生长形态深受环境影响。正如在氯化钠(NaCl)溶液中添加特定组元可以使其晶形从常见的立方体{100}转变为八面体{111}一样，方镁石的结晶行为也可能被“杂质”所改变。尽管早期研究曾提及在熔体中观察到方镁石呈六面体和八面体，但后续更深入的研究并未确认这一发现，使得杂质能否诱导八面体结晶成为一个悬而未决的科学问题。

在工业实践中，电熔法生产的MgO，由于晶体在熔体中受限生长，通常呈多边形粒状。只有在熔体自由表面，才有机会结晶出发育良好的立方体。即便是纯度高达99%以上的电熔镁砂，破碎后也只观察到立方体或沿解理面的薄片，未见八面体踪影。

然而，RO相确实可以形成完美的八面体。在炼钢电炉炉底的熔蚀层中，研究人员发现了从熔体中析出的、形态惊人完整的RO相晶体。它们呈现为平行连生的八面体(111)面和独立的单晶。

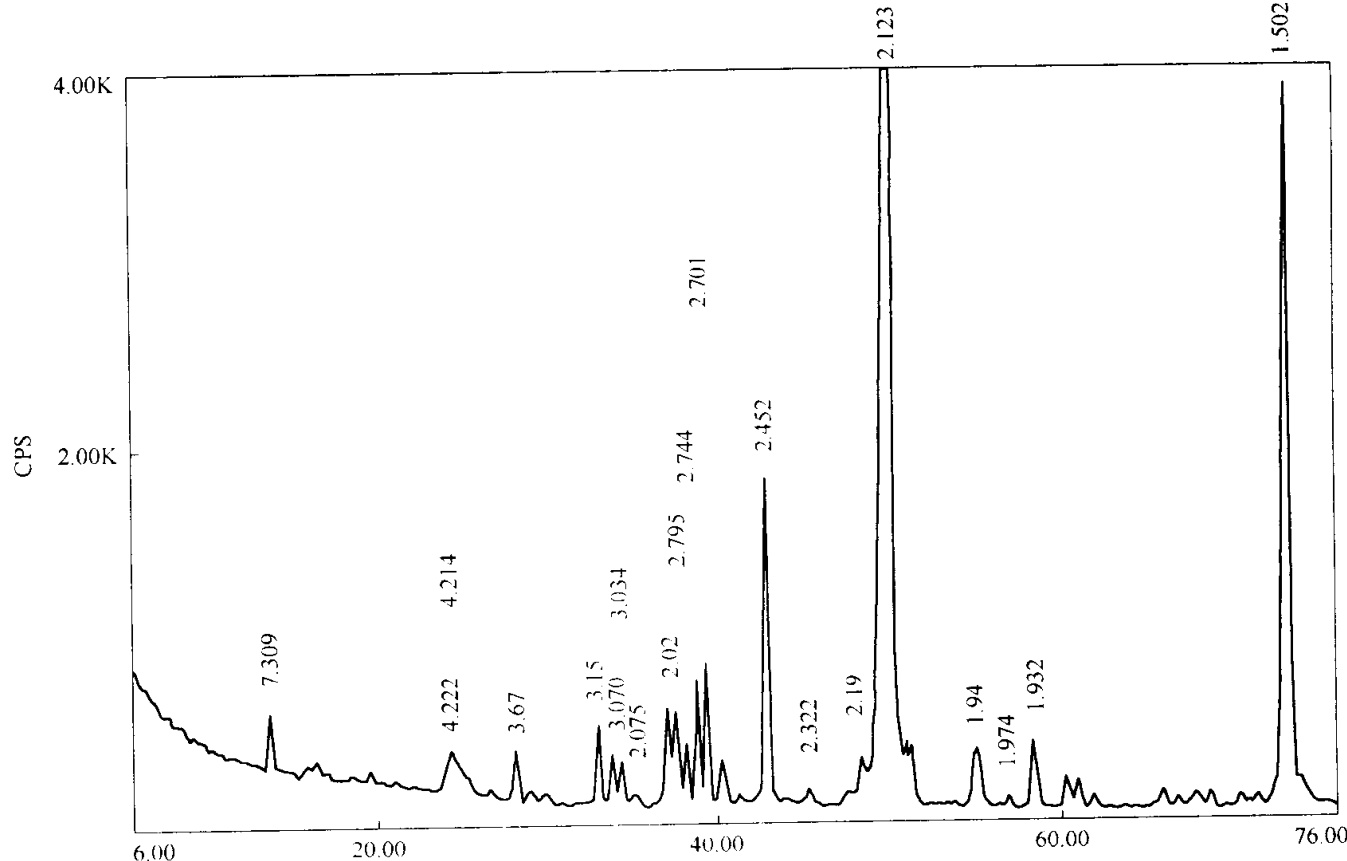

图5-b RO相的XRD谱线图

图 RO相与方镁石标样的对比结果

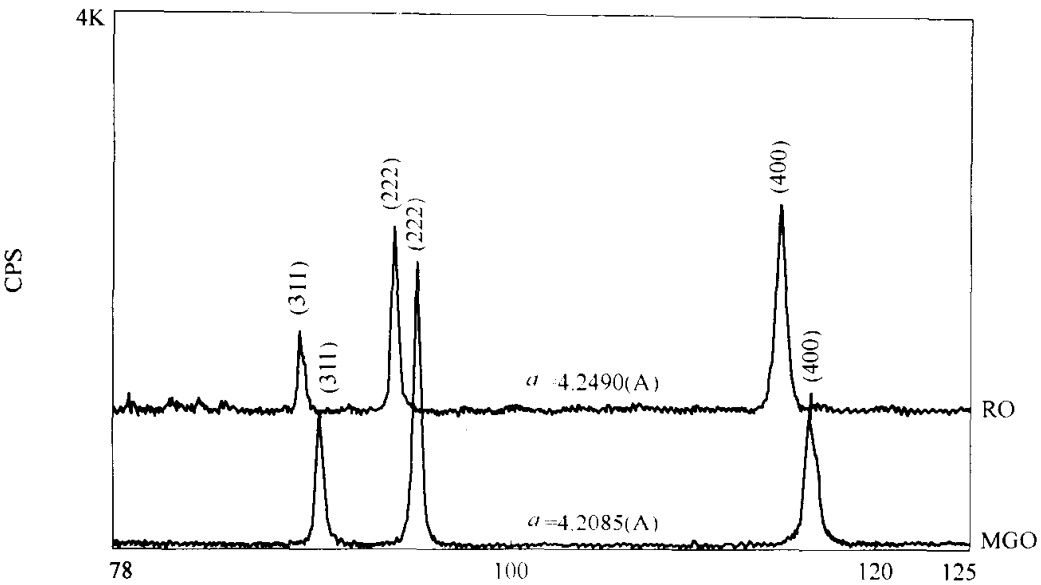

乍看之下，这种八面体形态极易被误判为尖晶石。然而，X射线衍射(XRD)分析揭示了真相。其晶格常数a₀=0.4208nm，这明确指向了方镁石固溶体结构，与尖晶石（如MgAl₂O₄, a₀≈0.8083nm）的晶格常数相去甚远。上方的XRD谱图清晰地展示了RO相的三条强衍射峰，并将其与方镁石标准样品对比，显示出因固溶而产生的明显峰位偏移。

进一步的能谱分析(EDAX)测定了这些晶体的化学组成，结果高度一致，如下表所示。

这些尺寸约50~60μm的晶体，其反射率经显微光度计精确测定为(10.56 ± 0.35)%，这一数值与化学分析得出的高FeO含量完美对应。如此发育完整的八面体RO相，在过往的文献中极为罕见，它不仅解开了一个长期的形态学谜题，也深刻地展示了化学成分是如何戏剧性地塑造晶体的最终形态。
