解构微观世界：电熔锆莫来石的显微结构与成分异质性深度解析

电熔锆莫来石材料的卓越性能，根植于其复杂的微观结构。理论上，一炉经过充分均质化的熔体，在冷却凝固后应当展现出高度一致的显微形态。然而，现实的凝固过程远非如此理想。在微米尺度上，冷却条件的细微波动足以引发局部组分的起伏，从而催生出相组合的变异，即便整体化学成分并未发生显著改变。对于那些含有玻璃相的熔铸材料而言，这种由渐变冷却导致的化学相偏析不仅极为显著，甚至构成了一种内在规律。

在高性能电熔锆莫来石的制备中，一个核心目标是最大化共晶程度，同时将有害的玻璃相含量降至最低。一个常见的工艺陷阱在于，若按照传统的莫来石3Al₂O₃·2SiO₂（即3:2）化学计量比进行配料，体系中反而会生成相当数量的玻璃相。这背后的根本原因在于，实际稳定存在的莫来石，其化学式更接近于2Al₂O₃·SiO₂（即2:1）。这一认知偏差是导致最终产品性能不达标的关键因素之一。

定向共晶结构：二维切面下的三维真实

当莫来石（M）与氧化锆（Z）的熔体冷却时，其共晶体会以定向或随机的方式结晶。当我们观察一个二维抛光面时，这些三维的晶体便呈现为形态各异的柱状切面。这导致了（M+Z）共晶结构在显微镜下展现出令人困惑的多样性。相对于莫来石基体晶体的光学方位，其中的ZrO₂相可以呈现为椭圆状、针状，或是介于两者之间的过渡形态。

这种现象的本质在于观察角度的差异。想象一下，我们用刀去切一捆紧密排列的吸管。如果垂直于吸管长度下刀，切面会呈现出一系列圆形；如果斜着切，则会得到一串椭圆形；而如果沿着吸管的侧面切，则会看到长条形。这正是ZrO₂在莫来石基体中的真实写照：ZrO₂（主要是单斜晶相 m-ZrO₂）以细杆状形态在莫来石基体中析出，其长径比可达20至30。

因此，在同一个样品的不同晶粒中，我们能观察到迥然不同的微观形貌。例如，某些区域的ZrO₂晶粒呈现轴比较小的椭圆切面（短径在0.5-1.0μm之间），这对应于近乎垂直于ZrO₂细杆的切面。而在另一些区域，则表现为细长的针杆状，这显然是斜交切面的结果。综合判读这些不同形貌，我们才能构建出其三维的真实结构：细杆状的ZrO₂从莫来石基晶中心呈辐射状向外生长，其长轴或垂直、或斜交于莫来石的(100)和(010)晶面。

XRD衍射分析为这种定向生长关系提供了决定性的证据。

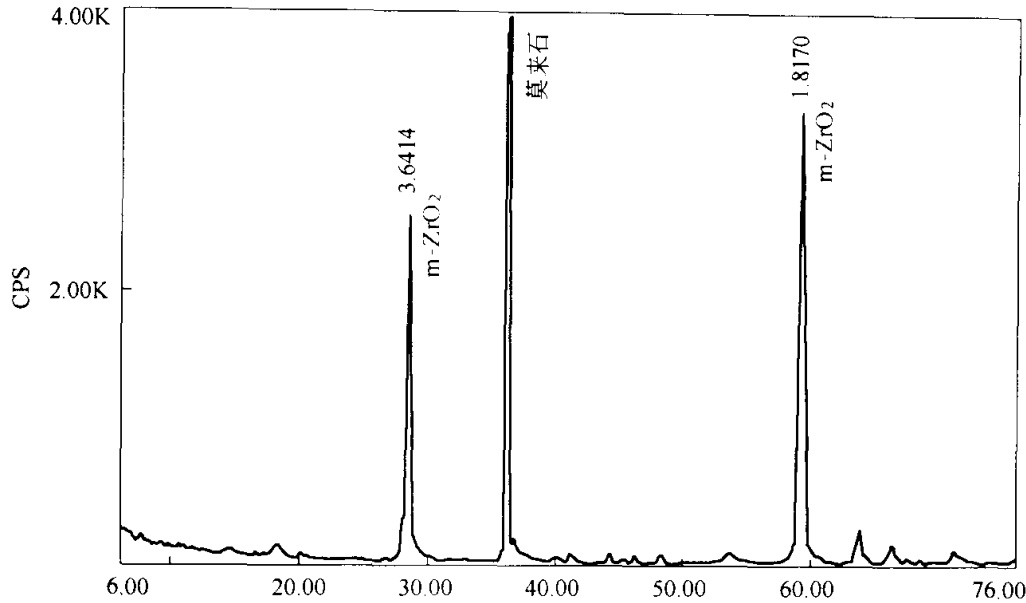

图4-e：垂直于莫来石柱体抛光面的XRD衍射谱线，0.28900nm特征峰对应莫来石(001)面

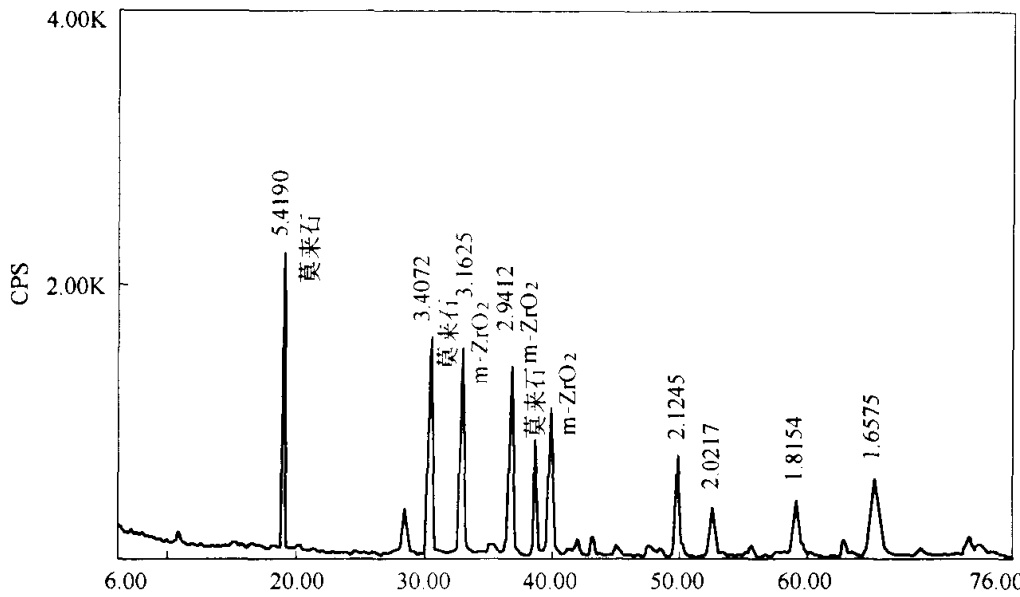

图4-f：平行于莫来石柱体抛光面的XRD衍射谱线

当X射线垂直于莫来石基晶柱体进行分析时（图4-e），谱线清晰地显示了莫来石(001)面的特征峰（0.28900nm），以及m-ZrO₂的(110)和(220)强峰。这证实了观察面与莫来石的(001)晶面高度平行。反之，当分析面平行于莫来石基晶柱体时（图4-f），谱图则由m-ZrO₂的(111)、(111)和(002)强峰，以及莫来石的(110)、(210)和(220)强峰主导。这些截然不同的衍射结果，无可辩驳地证明了（M+Z）两相之间存在着严格的晶体学取向关系，即生长方向为 [001]M // [010]Z。

共晶组成：宏观均匀下的微观异质性

相图理论告诉我们，共晶点的成分是恒定的。然而，在实际的非平衡凝固过程中，要达到这种理想状态极为困难。即便对于接近共晶点成分的熔体，不同共晶团簇之间的化学组成也存在着无法忽视的差异。

首先，我们来看莫来石基晶本身的成分。在其边缘区域，可以找到足够大的单相区（例如5μm×5μm）进行精确的能谱点分析。

表4-3：莫来石基晶的组成 (%)

统计结果显示，该莫来石基晶的平均成分为：Al₂O₃ 76.2±0.5%，SiO₂ 22.7±0.5%，ZrO₂ 1.0±0.1%。这清晰地表明，此处的莫来石是2:1型，并且固溶了少量ZrO₂。

更有趣的现象发生在对整个共晶结构的成分分析中。在一个面积不足1mm²的宏观均匀区域内，不同的微观结构形态却对应着不同的局部化学组成。

表4-4：不同取向（M+Z）定向共晶的共晶组成 (%)

9组数据的统计结果为：Al₂O₃ 53.9±1.2%，ZrO₂ 31.5±1.7%，SiO₂ 14.6±0.6%。这个结果与实验室在Al₂O₃/SiO₂摩尔比约1.7、ZrO₂含量30%~33%范围内不出现初晶ZrO₂相的推论基本吻合。

然而，细节揭示了问题的关键：

1. 结构A和B之间，ZrO₂的含量差异高达2.7%，其形貌和成分值都呈现出清晰的过渡关系。
2. 结构D和E虽然源自同一个共晶体的不同方位，但其成分数据差异巨大。

这种现象背后的物理机制是什么？答案是“形状因子”——即三维ZrO₂细杆在二维平面上的投影方式。当分析区域恰好截取了更多的ZrO₂细杆时，测得的ZrO₂含量自然偏高。这表明，任何单点的成分分析都可能受到显微形貌的严重影响，从而缺乏代表性。

这种固有的微观异质性，对材料的研发和生产质量控制提出了严峻的挑战。如何确保产品的宏观性能稳定可靠？如何验证工艺改进是否真正优化了微观结构？答案无法依靠单一的、孤立的测试点。它要求一套系统性的、基于统计学意义的综合表征方案。欲求得具有代表性的真实数值，要么精确选取近似莫来石(001)面的理想区域进行分析，要么对大量随机切面进行综合统计，以消除偶然性带来的偏差。

这凸显了先进分析协议的至关重要性。获取材料真实可靠的微观结构与成分数据，需要的不只是高端设备，更是专业的分析策略与深厚的专家经验。对于追求极致性能的科研项目和工业生产而言，与具备深厚技术背景的第三方检测机构合作，是确保数据准确性、加速研发进程、保障产品质量的明智之选。
