解构D-K-R型铝土矿：钛酸铝与六铝酸钙的隐秘世界

在高铝耐火材料的领域，原料的化学成分往往被视为决定其最终性能的圣经。然而，当我们将目光投向富含二氧化钛的D-K-R型铝土矿时，一幅远比宏观成分表更为复杂和迷人的画卷徐徐展开。其性能的优劣与稳定性，并非简单取决于氧化铝的含量，而是深藏于烧结过程中形成的微观相态及其复杂的相互作用之中。本文旨在深入剖析两种关键却又时常被误解的微观物相——钛酸铝（AT）与六铝酸钙（CA₆），揭示它们如何在高铝基质中扮演着“双面角色”。

钛的介入：TiO₂-Al₂O₃-SiO₂体系中的相变博弈

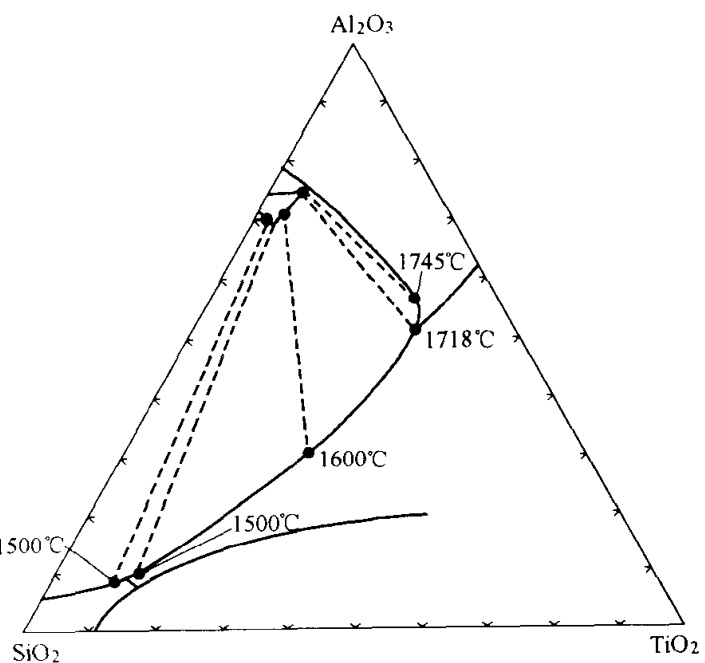

要理解钛在铝土矿中的行为，我们必须进入TiO₂-Al₂O₃-SiO₂三元体系的相图世界。早在上世纪中叶，研究者便已勾勒出这一体系的轮廓。核心问题之一在于TiO₂在莫来石中的固溶行为。随着温度攀升，TiO₂在莫来石晶格中的固溶度会增加，可从约2.4%提升至6.0%，这会导致莫来石晶格的膨胀。然而，一旦TiO₂的含量超越了固溶极限（通常认为在4%-6%之间），一个新的物相——钛酸铝（Al₂TiO₅，简称AT，矿物名为Thialite）便会生成。

在平衡冷却条件下，体系的演化路径变得更加微妙。例如，当物料成分点位于刚玉相区时，在1727℃的包晶点以上，体系由刚玉和固溶了TiO₂的莫来石构成。在包晶点，刚玉、莫来石固溶体与钛酸铝三相共存。倘若冷却速度过快，发生过冷，则会形成非晶态的玻璃相，最终的相组成将取决于SiO₂与TiO₂的比例。

更进一步，铝土矿中的杂质远不止于此。Fe₂O₃、MgO、CaO等离子的存在，使得钛酸铝常以一种复杂的固溶体形式出现，其化学通式可表示为： $$ (/mathrm{Al}_x/mathrm{Ti}_y/mathrm{Fe}_z)_2(/mathrm{Mg}_k/mathrm{Ca}_m/mathrm{Ti}n)/mathrm{O}{5-/delta} $$ 在这个结构中，Al³⁺可被Fe³⁺和Ti³⁺置换，而四价的Ti⁴⁺则能被Ca²⁺和Mg²⁺取代，为了维持电荷平衡，晶格中会相应地产生氧空位。这种复杂的离子占据与缺陷结构，赋予了钛酸铝独特的性能。它能够有效阻碍刚玉晶粒的过度长大，并通过微裂纹等机制，对刚玉基质产生自增韧效果，这在理论上是有益的。

钛酸铝的双刃剑：从性能基石到微裂纹策源地

钛酸铝本身是一种极具吸引力的高温材料。它拥有约1860-1890℃的高熔点，与莫来石相当，这使其成为理想的高温共生相。然而，其最引人注目的特性，也是其最大的弱点，在于其显著的各向异性热膨胀。

观察上表中的轴向热膨胀数据，我们能发现一个惊人的事实：在升温过程中，钛酸铝晶体在a轴和b轴方向剧烈膨胀，而在c轴方向却发生收缩。这种极端的内部应力不协调，使得单个晶体在冷却过程中极易自发产生微裂纹。当钛酸铝作为复合材料中的一个相时，这种效应会传递到整个材料中，虽然能吸收断裂能、提高韧性，但也可能导致材料整体强度和抗热震稳定性的下降。

这解释了一个长期存在的矛盾：为何采用D-K-R型原料（富钛）制造的高铝砖，其高温性能有时反而不及钛含量较低的D-K型原料制品。答案不在于钛酸铝的存在与否，而在于其分布形态、结晶尺寸以及与其他物相的共存关系。

显微结构的终极裁决

化学分析给出的仅仅是平均成分，而材料的真正性能，是由显微结构决定的。对大量D-K-R型煅烧铝土矿的观察揭示了这一点。原料中金红石（TiO₂）的粒度与分布，直接决定了最终烧结体中钛酸铝的形态。

• 理想结构： 当刚玉或莫来石与钛酸铝形成均匀、紧密交织的两相组合，且晶间几乎没有玻璃相时（如图3-29所示的莫来石-AT组合），材料表现出优异的性能。这是一种理想的、由固相烧结主导的结构。
• 不良结构： 当体系中存在较多液相（通常由SiO₂和其它杂质导致）时，烧结过程由液相烧结控制。这会导致莫来石晶体过度发育，晶间填充大量玻璃相，同时形成封闭的圆形气孔。钛酸铝的分布也变得不均匀（如图3-30, 3-31）。这种富含玻璃相和孔隙的结构，自然无法满足严苛的耐火材料应用要求。

因此，控制最终产品性能的关键，在于优化Al₂O₃/SiO₂比，选择以水铝石为主的矿物，旨在形成刚玉-AT或莫来石-AT的直接键合，并最大限度地抑制液相的生成。

隐藏的玩家：被误认的六铝酸钙（CA₆）

在煅烧铝土矿的物相分析中，除了刚玉、莫来石和钛酸铝，还有一个“隐形”角色——六铝酸钙（CaO·6Al₂O₃, 简称CA₆）。长期以来，它几乎从未在常规检测报告中被提及。原因很简单：在光学显微镜下，CA₆的晶体形貌和光学性质与刚玉惊人地相似，极易被混淆。它就像一个善于伪装的变色龙，隐藏在刚玉基质中。

CA₆的身份直到上世纪四十年代末才在CaO-Al₂O₃-SiO₂体系中被正式确立。在铝土矿中，它的形成源于原料中常见的方解石（CaCO₃）夹层或包裹体。高温煅烧下，分解出的CaO与周围的Al₂O₃反应，便生成了CA₆。如果局部还富含SiO₂，则会形成低熔点液相，并在冷却时析出结晶异常完好的粗大CA₆晶体。

尽管CA₆本身也拥有高达1820℃的分解熔融温度，属于高温相，但它的存在方式却令人担忧。它往往在富含杂质的局部熔融区域析出，这意味着它的出现与液相和不均匀性紧密相关。精确鉴定这种“伪装”相，对于准确评估材料的纯净度和高温性能至关重要。常规的显微镜观察，若无丰富的经验和对比样品，极易造成误判。这恰恰凸显了依赖先进、多维度检测技术的重要性。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。我们利用X射线衍射（XRD）、扫描电镜（SEM-EDS）等多种先进手段，为您提供精准的物相鉴定和显微结构分析，帮助您揭示材料内部的真实世界，从根本上解决质量控制难题。欢迎沟通交流，电话19939716636

通过对煅烧铝土矿中析出的CA₆单晶进行细致分析，我们发现其呈典型的六方片状，显微硬度显著低于刚玉，这成为区分二者的关键物理指标之一。最终，对D-K-R型铝土矿的深刻理解，要求我们必须超越宏观化学成分的局限，深入到亚微米级别的微观世界，去辨识和控制这些隐藏的物相。只有这样，才能真正驾驭这种复杂而宝贵的耐火原料。
