揭秘SiCf/Ti复合材料的“性能彩票”：工艺如何通过织构“操纵”最终表现？

作为一名负责先进复合材料研发的工程师，你是否也曾陷入这样的困境：两批采用“完全相同”工艺制备的SiCf/Ti基复合材料，力学性能测试结果却天差地别，如同开盲盒一般，稳定性成了一场“性能彩票”。你检查了纤维体积分数、界面反应层，甚至基体合金成分，一切似乎都符合规范。那么，那个隐藏在幕后，悄悄“操纵”着材料最终性能的“黑手”究竟是谁？

答案往往隐藏在一个常被忽视的维度：基体织构。

织构，即材料中晶粒取向的择优分布，是决定材料各向异性的关键。对于SiCf/Ti这种本身就具有强各向异性的复合材料，基体织构的影响更是被成倍放大。不同的制备工艺，如同两位性格迥异的雕塑家，会在钛合金基体上留下截然不同的“指纹”——即独特的织构特征。而这些“指纹”的细微差别，正是导致性能波动的根本原因。

带你深入SiCf/Ti复合材料的微观世界，用EBSD这把“解剖刀”，直观揭示两种主流制备工艺——“箔-纤维-箔”法（FFF）与“纤维涂层”法（MCF）——是如何从根本上决定了基体织构，并进一步探讨高温服役环境如何让这种织构继续演化。这不仅仅是一份测试报告的解读，更是一次洞察材料“命运”的旅程。

一、万事开头难：为何SiCf/Ti的EBSD分析本身就是一道门槛？

在展示震撼人心的EBSD数据之前，我们必须先谈谈一个“劝退”无数研究者的问题：SiCf/Ti复合材料的EBSD样品制备。

这是一个典型的硬/软相复合材料难题。SiC纤维硬度极高，而钛合金基体相对较软。传统的机械抛光，极易在两者界面处产生台阶、划痕和塑性变形层（即所谓的“贝比层”）。这些表面假象对于EBSD分析是致命的——模糊的菊池带会让标定率惨不忍睹，错误的应变信息更会将分析引入歧途。

获得一张清晰、可靠的EBSD取向图，需要的不只是一台扫描电镜。它背后是一套严苛且经验驱动的流程：从精细的机械预磨，到使用能够精准控制能量、角度和时间的氩离子抛光仪进行最终的表面“清洁”。这套流程的每一个参数，都需要根据材料特性反复优化。可以说，高质量的制样本身，就是我们彰显专业性的第一步。

二、两种工艺，两种“命运”：FFF法与MCF法下的织构天壤之别

我们选取了两种工艺制备的SiCf/Ti基复合材料进行对比。FFF法采用的是SiCf/Ti-6Al-4V，而MCF法采用的是SCS-6 SiC/Super α2。尽管基体和纤维不尽相同，但它们足以揭示两种工艺对基体织构的根本性影响。

1. FFF法：一枚硬币的两面——“温和”的层间与“狂暴”的纤间

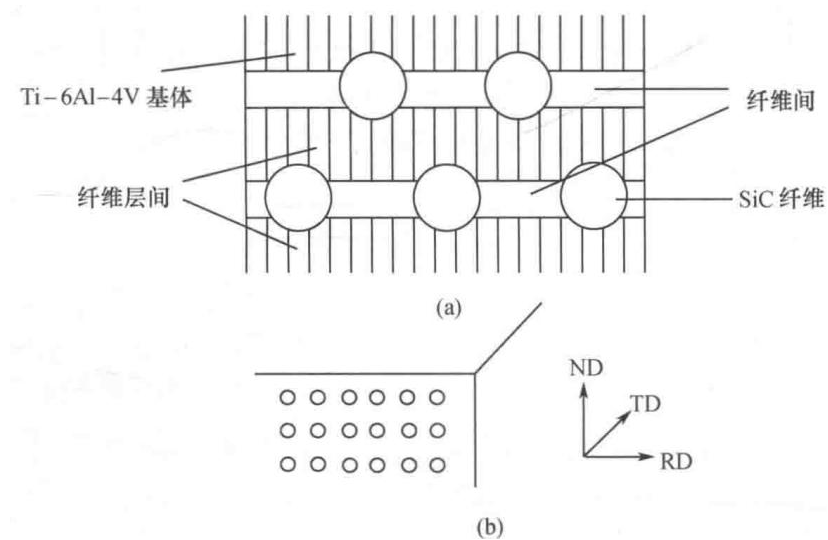

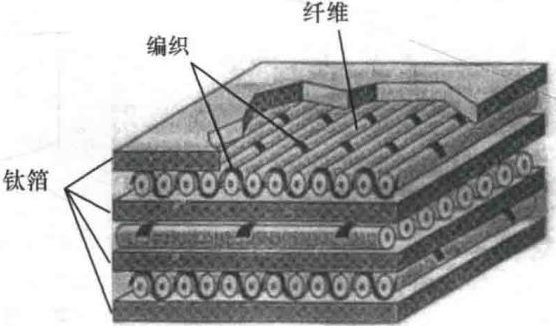

FFF法看似简单，但在热压成型过程中，钛合金箔材的经历却极为复杂。为了直观对比，我们特意区分了两个区域进行EBSD分析：纤维层之间的区域（Interlayer）和同一层纤维与纤维之间的区域（Interfiber）。

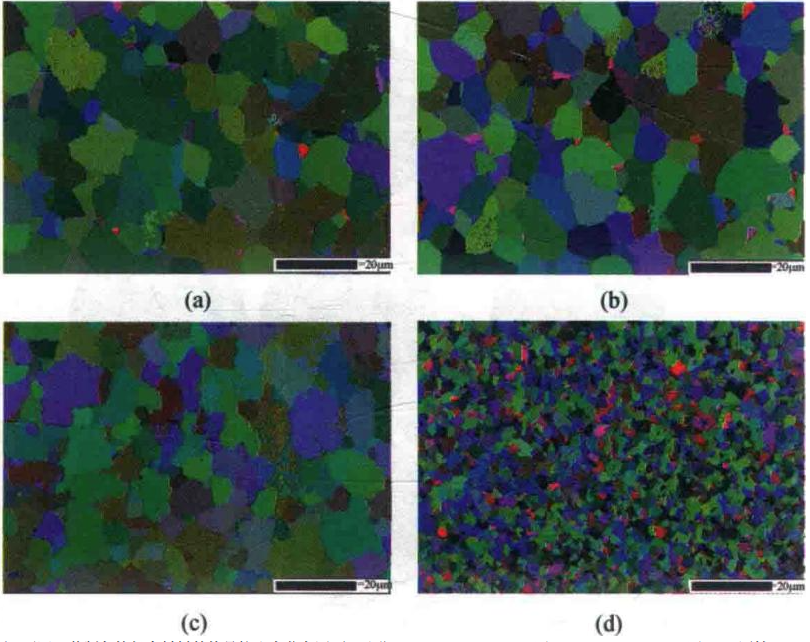

从取向分布图（图4）可以直观看到，FFF法制备的两个区域，晶粒取向分布存在显著差异。

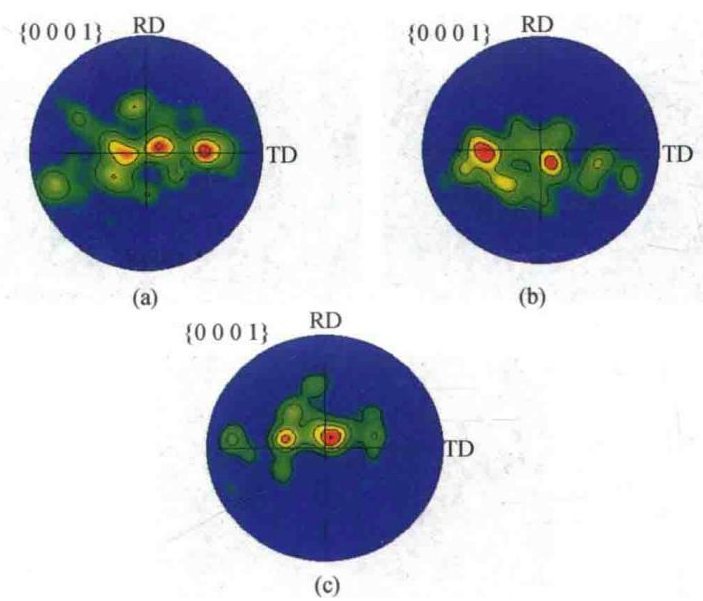

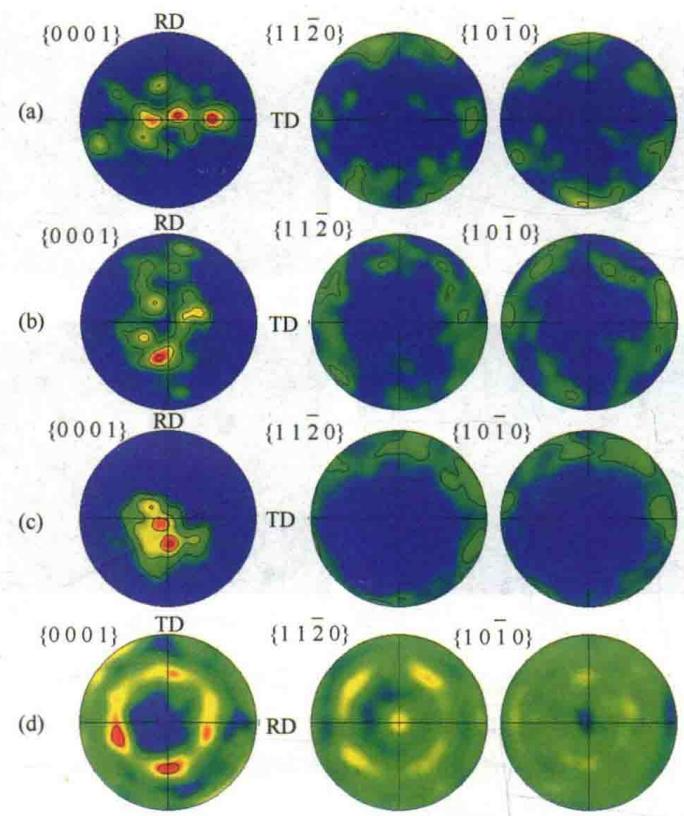

• • Interlayer区域（图4b）：这里的钛箔在热压中主要承受垂直压力，塑性变形较小。其织构在一定程度上“继承”了原始Ti-6Al-4V箔材（图4c）的特征。极图分析（图5b, 5c）也证实了这一点，二者的织构类型相似，但又不完全相同。

• • Interfiber区域（图4a）：这是戏剧性发生的地方。为了填充SiC纤维之间的巨大空隙，这里的钛合金必须经历剧烈的塑性流动。这种“狂暴”的变形过程，几乎完全抹去了原始箔材的织构记忆，形成了一种全新的、更复杂的织构（图5a）。

深度洞察：为何极图分析还不够？

一些研究仅凭极图就得出“Interlayer区域织构保持了箔材织构”的结论，这其实是过于粗略的。极图告诉你什么织构存在，而取向分布函数（ODF）图则能揭示织构的完整故事和精确组分。

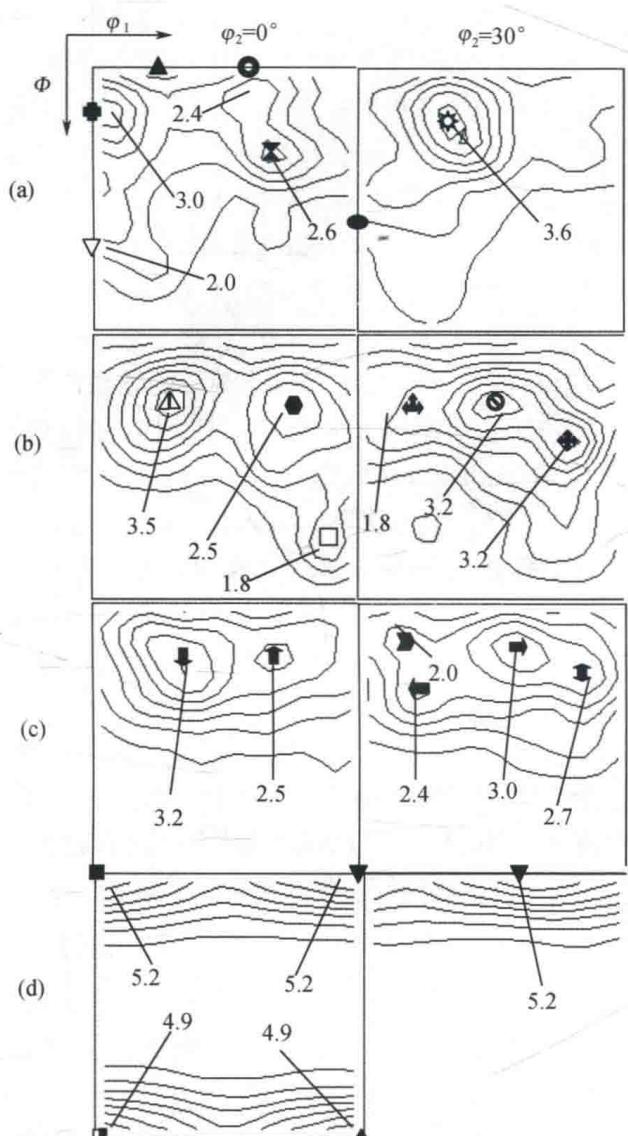

通过对比ODF图（图6），我们发现：

• • **Interlayer区域（图6b）**相较于原始箔材（图6c），虽然织构类型相似，但强度更高，并出现了一些新的织构组分，如(121̅1)[451̅15]。这是热压过程中的回复、再结晶与动态再结晶共同作用的结果。

• • **Interfiber区域（图6a）**的织构则面目全非，不仅出现了新的织构成分，甚至还产生了一部分基面织构，并有向纤维织构发展的趋势。

图6 不同工艺复合材料基体织构的ODF图（φ2=0°和30°截面）。(a) FFF-Interfiber区；(b) FFF-Interlayer区；(c) 原始Ti-6Al-4V箔材；(d) MCF法基体。

 对于FFF法制备的复合材料，你面对的不是一种均质基体，而是至少两种织构迥异的微观区域。这种不均匀性，正是其性能波动的万恶之源。

2. MCF法：目标明确的“精确制导”

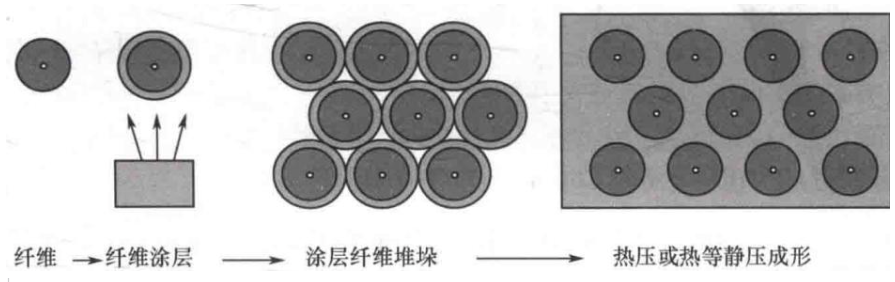

与FFF法的“粗放”形成鲜明对比，MCF法（图4d, 5d, 6d）展现了其作为先进工艺的优越性。由于基体是直接在单根纤维上沉积，再进行热压，其变形过程更为均匀可控。

EBSD结果清晰地显示，MCF法制备的基体形成了明显的纤维织构，即(0001)面和(121̅0)面平行于轧面。这种织构意味着大量晶粒的c轴（HCP结构中的硬轴）垂直于纤维轴向，这对于发挥材料在轴向上的优异力学性能至关重要。

金句提炼： 选择制造工艺，从来不只是成本和效率的考量，它更是一场主动的、有目的的微观结构设计。

三、高温下的“暗流”：服役如何改变已固化的织构？

制备完成并非终点。对于要在高温环境下服役的SiCf/Ti复合材料，热暴露是另一场严峻的考验。我们对FFF法制备的样品进行了900°C下10小时和75小时的热暴露处理，来观察织构的演化。

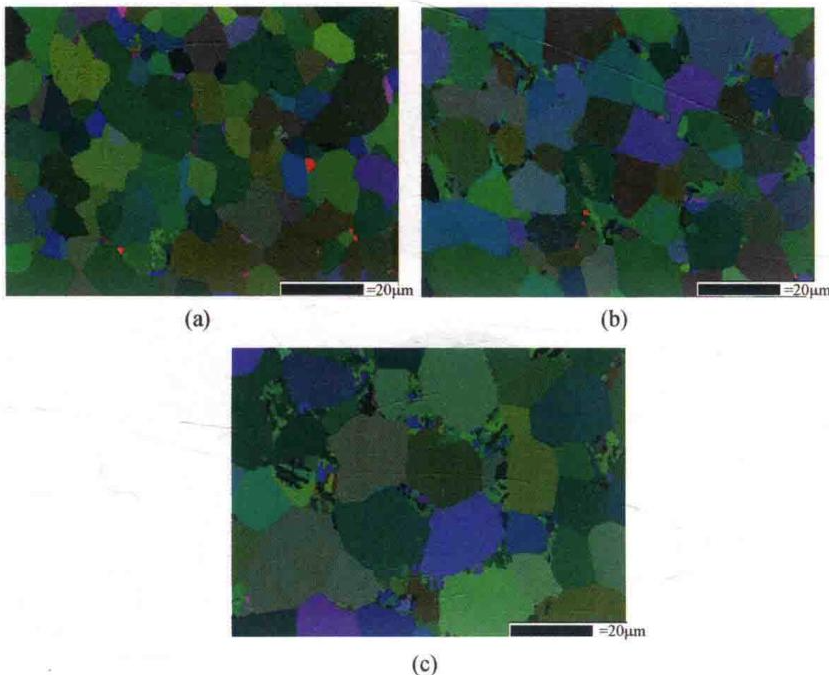

结果显示，热暴露过程并非简单的晶粒长大（图7），织构也在悄然发生深刻变化：

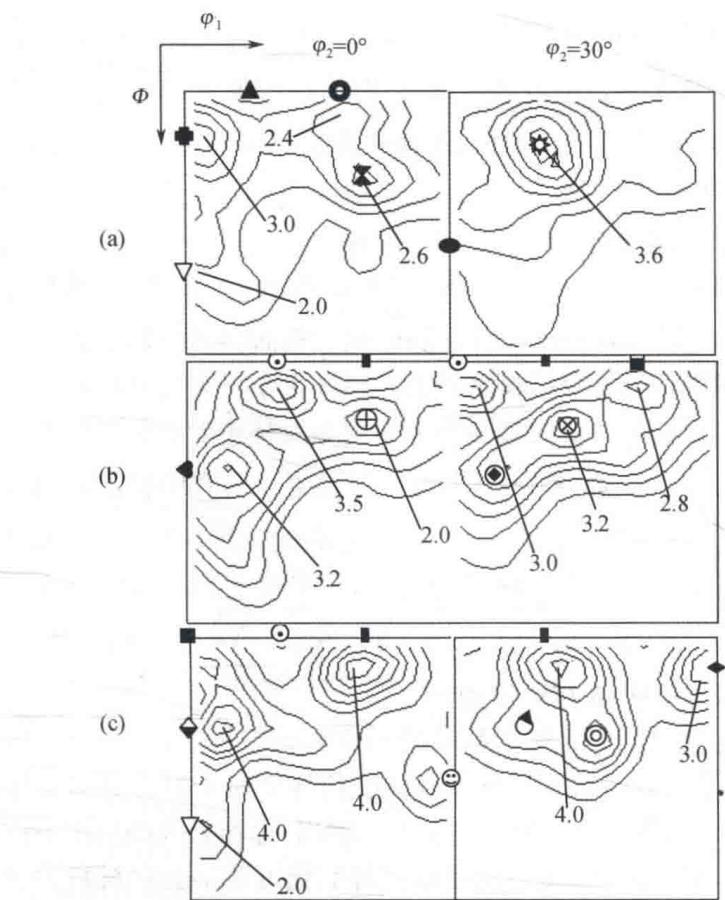

1. 1. 基面织构的演化：随着热暴露时间延长，基面织构得到强化，其轧制方向从制备态的[135̅80]和[413̅0]逐渐向[21̅1̅0]和[11̅00]方向聚集。

2. 2. 锥面织构的演化：制备态中由压应力主导的(011̅5)[550̅1]强锥面织构，随着热暴露过程中应力的释放，逐渐向(011̅3)织构演化，轧制平面不断向(011̅0)面靠近。

这些看似细微的取向变化，虽然可能不会剧烈改变宏观的各向异性，但却会深远影响位错结构、非均匀位错密度等更微观的层面，为材料在长期服役中的性能衰退埋下伏笔。

结论：告别“性能彩票”，拥抱“精准设计”

通过EBSD的深度解析，我们得以清晰地看到：

• • FFF法由于其固有的不均匀变形，在基体中制造了两种截然不同的织构区域，这是其性能不稳定的重要根源。

• • MCF法则能产生更均匀、性能导向性更强的纤维织构，是制备高性能复合材料的更优选择。

• • 高温服役会持续重塑基体织构，这种演化路径被其初始制备状态牢牢“锁定”。

最终，我们想传达的核心观点是：你无法控制你不能精确测量的东西。想要真正摆脱SiCf/Ti复合材料的“性能彩票”，就必须将织构分析提升到战略高度。这需要超越简单的金相观察和粗略的极图分析，深入到精细的、分区域的ODF定量表征。

理解并掌控从工艺到微观组织再到宏观性能的完整链条，是实现材料精准设计与制造的关键。而在这条充满挑战的路上，一套真正可靠、解读深入的EBSD数据，就是你手中最精准的地图。
