EBSD解密：为什么你的枝晶长得如此“清奇”？——从铝锌合金看懂凝固的秘密

作为一名在材料研发和失效分析一线奋战的工程师，你是否也曾被显微镜下的景象困惑过？

• • 为什么本该呈“十”字正交生长的枝晶，二次臂夹角却成了诡异的54°？

• • 为什么凝固组织中会出现杂乱无章的“海藻”，甚至优雅如“羽毛”的奇特形貌？

• • 为什么XRD告诉你材料有择优取向，但微观组织却是一片混乱，性能也远未达标？

这些问题，常规金相甚至XRD都难以给出终极答案。它们往往指向一个更深层次的根源：在复杂的凝固条件下，晶体的生长方向、孪生行为和相间取向关系发生了偏离“教科书”的异变。

今天，作为您身边的EBSD应用专家，我将以定向凝固铝锌（Al-Zn）合金这一经典而又复杂的体系为例，带您深入EBSD的微观世界，看看我们是如何一步步解开这些凝固“谜案”的。这不仅是技术的展示，更是一套解决实际问题的思维框架。

一、眼见为“虚”：当2D金相图“欺骗”了你

我们从一个看似简单的问题开始：如何确定枝晶的生长方向？

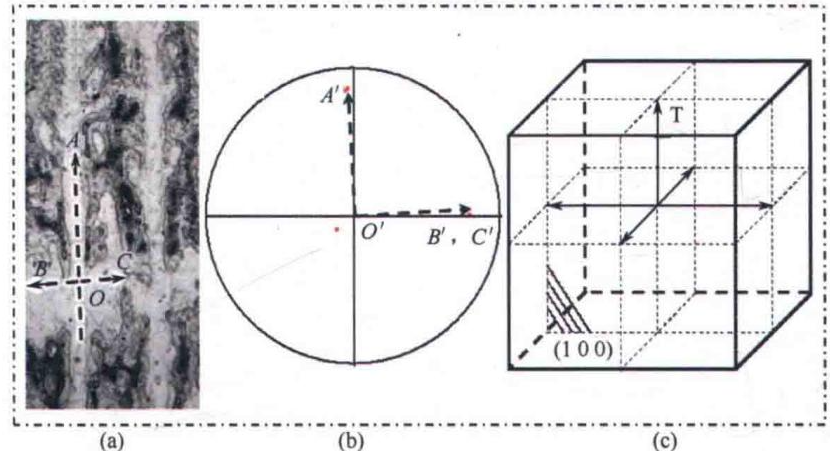

对于低Zn含量的Al-Zn合金，在较慢的凝固速率下，我们能看到非常经典的枝晶形貌，主干与二次臂近乎垂直，如图1(a)所示。这符合我们对fcc结构金属沿<100>方向择优生长的普遍认知。

如何用EBSD来“实锤”这一点？通过对该区域进行EBSD扫描，我们得到了<100>极图（图1(b)）。将微观组织中的主干OA和二次臂OB(OC)与极图中的投影点A'和B'(C')对应，可以清晰地看到其方向完全匹配。这无可辩驳地证明了，该枝晶的主干和二次臂均严格沿着<100>晶向生长。

然而，真正的挑战在于高Zn含量的合金。

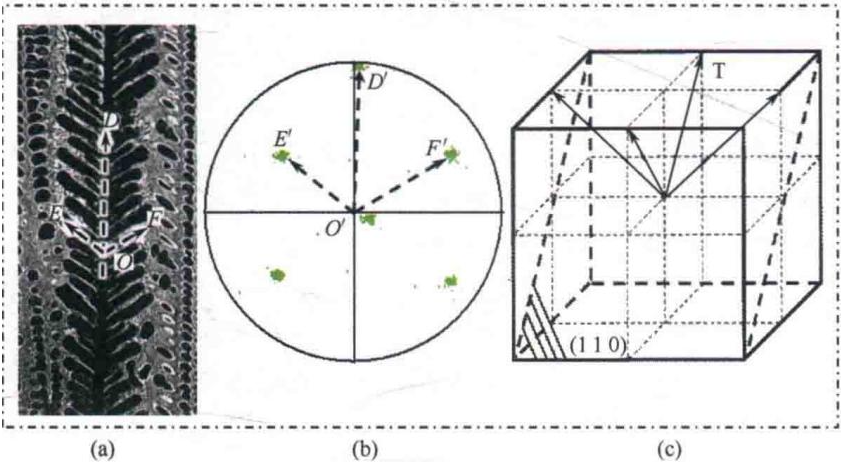

请看图2(a)，这里的枝晶二次臂与主干的夹角约为54°，既不是90°，也不是fcc晶体中常见的60°。这是怎么回事？难道晶体学基本定律失效了？

这就是典型的“2D视角陷阱”。你看到的54°，只是三维枝晶在某个特定观察面上投影的结果。

EBSD分析揭示了真相。图2(b)的<110>极图显示，枝晶主干和二次臂的生长方向与<110>晶向高度匹配。同时，极图中心的位置告诉我们，当前的观察面接近{110}晶面。

现在，让我们在脑海中或软件里重建这个三维场景（图2(c)）：当一个沿<110>方向生长的枝晶，被一个{110}平面截断时，其空间夹角为60°的二次臂，在该截面上的投影夹角恰好就是54°左右！

金句提炼：你的显微镜看到的是2D投影，而EBSD则赋予你透视三维真实晶向的“X眼”。这个看似矛盾的角度，恰恰是揭示其<110>生长模式的关键证据。

二、当生长“不守规矩”：EBSD捕获奇异枝晶与海藻组织

更复杂的情况出现在成分和凝固速率都处于中间区域的合金中。在这里，我们遇到了主干和二次臂生长方向不一致的“混搭”枝晶。

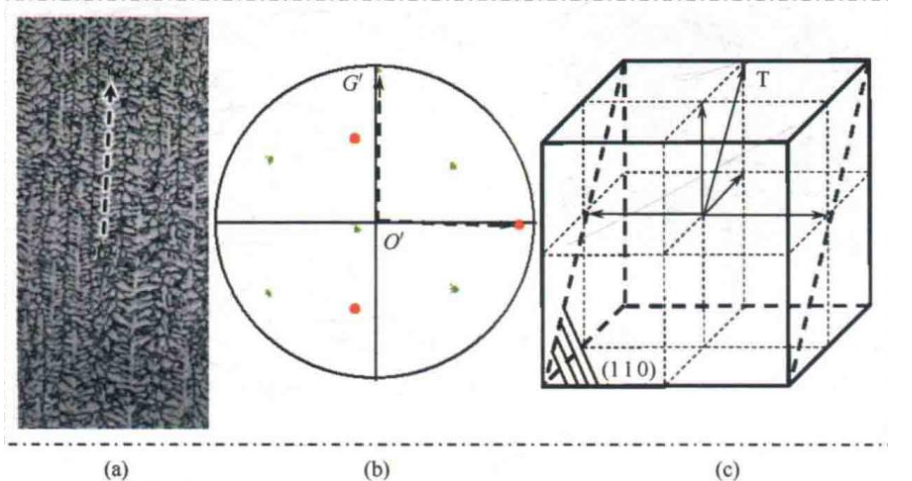

如图3所示，XRD宏观分析和EBSD极图（绿色<110>极点）都证实，枝晶主干（OG）沿<110>方向生长。但奇特的是，其二次臂的EBSD极图（红色<100>极点）却清晰地指向了<100>方向，并且与主干夹角为90°。

这种“混搭”模式是凝固过程中<100>和<110>方向生长竞争的结果，是材料在特定热力学边界条件下做出的“妥协”。没有EBSD对特定微区的精准晶向解析，这种复杂的生长机制根本无从发现。

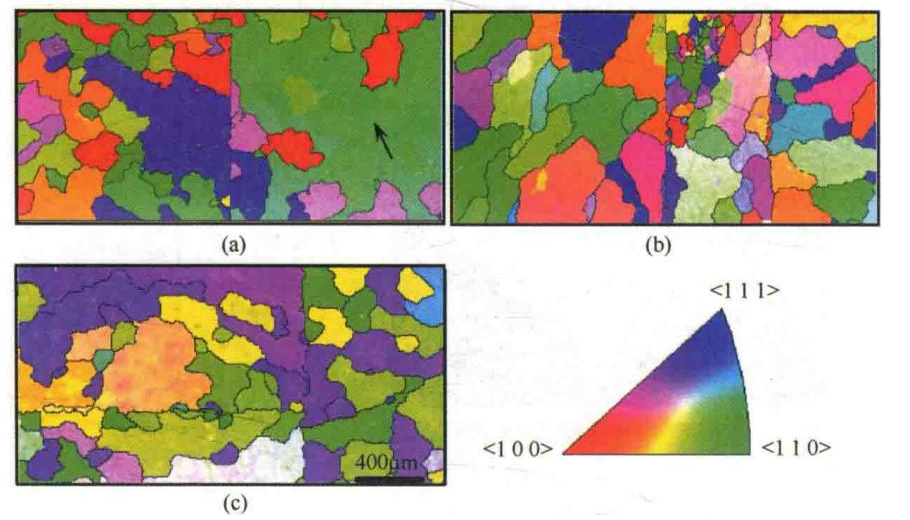

当这种竞争进一步加剧，生长方向变得更加混乱时，宏观上就形成了所谓的“海藻状”组织。EBSD横截面取向图（图4）直观地展示了这一过程：随着抽拉速率的增加，晶粒取向从以<110>为主，逐渐演变为各种取向混杂的无序状态，最终导致了性能的劣化。

三、致命的“羽毛”：用EBSD终结孪生枝晶争议

在铸造和定向凝固中，一种被称为“羽毛晶”或孪生枝晶的缺陷，是工程师们的噩梦。它如同材料中的结构性裂痕，严重破坏力学性能。但它的本质是什么？生长方向有何特点？长期以来众说纷纭。

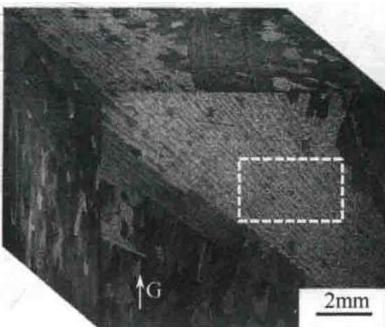

这种缺陷在宏观上呈现扇形光亮区（图5），微观下则是由大量平行的、具有不同衬度的片层组成，形似羽毛。

EBSD是识别这种缺陷的终极武器。

第一步：定性——确认孪生关系。

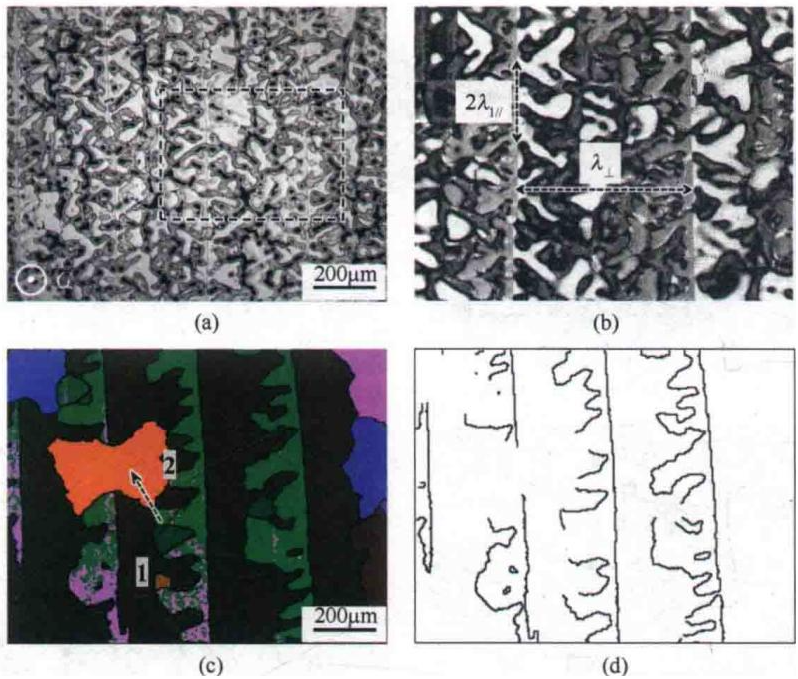

我们对横截面进行EBSD分析（图6）。取向分布图（图6(c)）清晰显示，羽毛晶由两种不同取向（颜色）的晶粒交替构成。更关键的是，当我们调出Σ3（{111} 60°）特殊晶界分布图（图6(d)）时，发现这些片层之间的边界几乎都是Σ3孪晶界。

这就在晶体学上为“羽毛晶”验明正身：它本质上是一种生长孪生。

第二步：定量——揭示真实生长方向。
确定了孪生关系，但主干和二次臂到底沿哪个方向生长？这需要精妙的取样设计。我们必须沿着三个关键平面进行切片分析：横截面、平行于孪生面的纵截面、垂直于孪生面的纵截面。

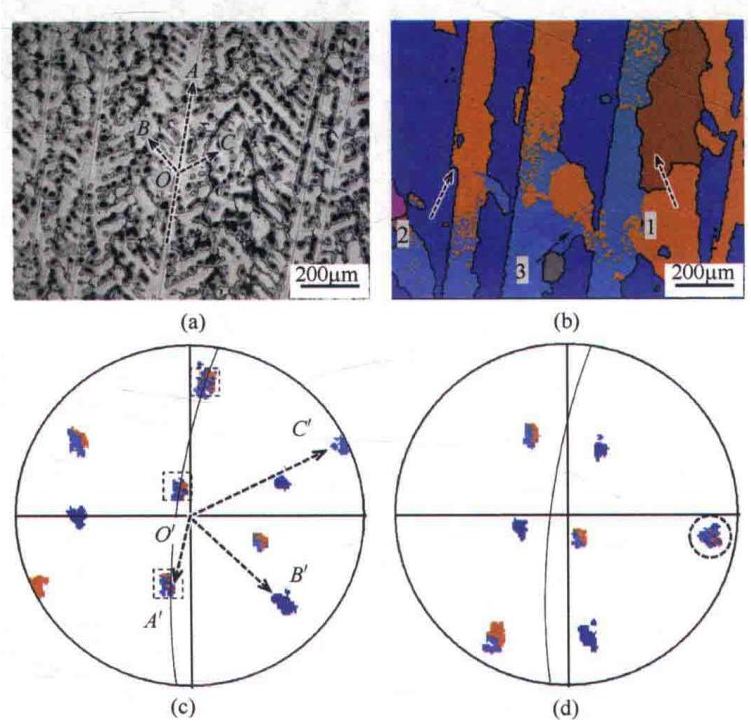

通过对垂直于孪生面的纵截面进行分析（图7），我们从极图中断定孪生面为{111}面，且二次臂沿<110>方向生长。

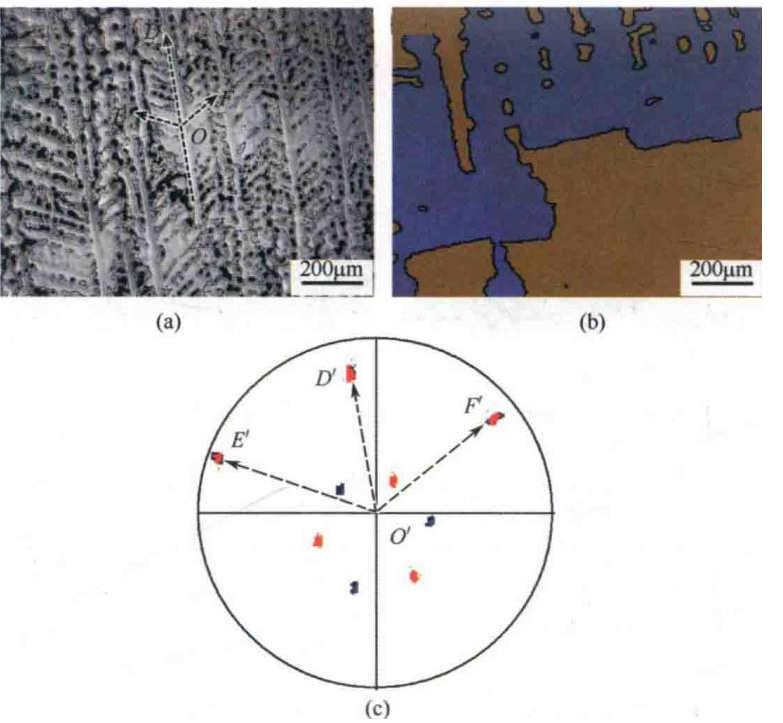

最后，在最关键的、平行于{111}孪生面的截面上（图8），我们终于看到了孪生枝晶的“真容”。结合<110>极图，最终确定：这种孪生枝晶的主干和二次臂，均沿着<110>晶体学方向生长。

面对复杂的空间结构，单次“盲测”如同管中窥豹。唯有基于晶体学原理的“多角度、多平面”联合分析，才能构建出完整的3D图像，锁定缺陷的根源。

结语：从“看现象”到“懂本质”

从解决一个看似简单的角度悖论，到揭示奇异的混搭生长模式，再到最终锁定致命孪生缺陷的晶体学本质，EBSD所扮演的角色，早已超越了一个“拍照”的工具。它是一台翻译机，将材料无声的、复杂的晶体学语言，翻译成工程师可以理解并用于指导工艺改进、进行失效分析的“密码”。

一套真正可靠的EBSD数据，背后是样品制备、取样设计、设备调试与数据解读四者经验的完美结合。将专业的事交给专业的团队，让您的研发与品控真正做到有的放矢，这正是我们存在的价值。
