A356铝合金EBSD分析：揭秘共晶硅变质背后，被忽略的晶体学真相

A356铸造铝合金，它的高强重比、优良的铸造性能，使其成为轻量化结构件的宠儿。你也一定知道，通过添加Sr（锶）或Ce（铈）等变质剂，可以优化其组织，将粗大的针片状共晶硅“驯服”成细小的纤维状或球状，从而大幅提升材料的韧性和力学性能。

这几乎是行业共识。但问题来了：

• • 你的变质处理，真的“达标”了吗？除了看SEM照片，你还能拿出更硬核的证据吗？

• • 为什么有时候变质效果理想，有时候却不尽人意？背后的控制开关究竟是什么？

• • 当铸件发生早期失效，除了归咎于宏观缺陷，你是否想过，问题可能出在更微观的、决定了裂纹萌生与扩展路径的晶体学层面？

传统的金相或SEM分析，只能告诉你“是什么”（What）——共晶硅的形态变了。但它无法回答“为什么”（Why）和“如何”（How）——变质剂究竟是如何改变凝固过程的？这看似是一个学术问题，却直接关系到工艺的稳定性和产品的可靠性。

跳出传统观察的局限，利用EBSD技术，像一位晶体学侦探一样，深入A356合金的凝固现场，揭示变质处理背后真正的秘密。

问题的核心：共晶相从何而来？

在亚共晶A356合金的凝固过程中，首先析出的是树枝状的初生α-Al相，随后，剩余的液相在枝晶间发生共晶转变，形成α-Al + Si的共晶组织。这个共晶组织如何形核，直接决定了它的最终形态和分布。

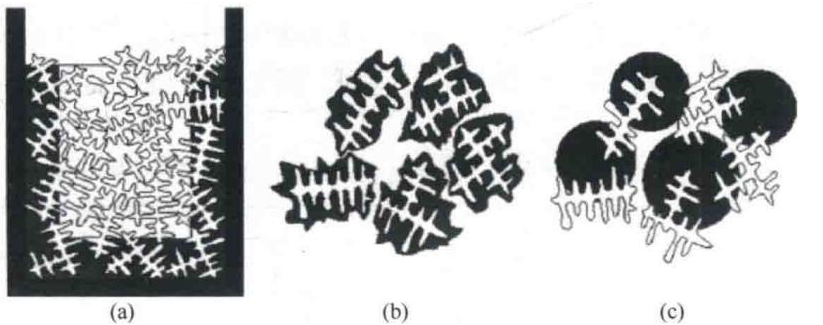

理论上，共晶凝固存在几种可能的模型（如图2所示）：

1. 1. 在铸型壁上独立形核。

2. 2. 依附于已存在的初生α-Al枝晶表面形核生长。

3. 3. 在枝晶间的残余液相中独立形核。

这两种不同的形核方式，将导致截然不同的微观结构和性能。如果共晶相依附于初生相生长，它们的晶体学取向将存在明确的遗传关系；反之，如果是独立形核，它们的取向将是随机的，毫无关联。

那么，如何判断你的A356铸件里，究竟发生了哪种故事？这，就是EBSD大显身手的舞台。

EBSD的洞见：用晶体取向“指纹”锁定真凶

EBSD（电子背散射衍射）技术的核心优势在于，它不仅能识别物相，更能精确测量每一个晶粒的晶体学取向。在取向图（IPF Map）中，取向相同的晶粒会被赋予相同的颜色。这为我们提供了一个直观而强大的工具。

我们对三种状态的A356合金进行了分析：未变质、Sr变质和Ce变质。

观察图2中的EBSD取向图（(a)3, (b)3, (c)3），故事已经不言自明：

• • 在未变质的合金中（图2(a)3），大块的初生α-Al枝晶（如大面积的红色区域）周围，包裹着大量颜色完全相同的共晶组织中的α-Al。这强有力地表明，共晶铝直接继承了初生铝的晶体取向，它们之间存在清晰的“血缘关系”。

• • 在Sr和Ce变质后（图2(b)3, (c)3），情况发生了戏剧性的转变。初生α-Al枝晶（如蓝色或绿色的大晶粒）与周围细小弥散的共晶组织在颜色上呈现出万花筒般的随机性。这说明共晶相与初生相之间已经“六亲不认”，它们是在液相中独立形核的。

定量实锤：取向差分析的最终审判

视觉观察提供了线索，但科学需要定量数据。我们进一步利用EBSD分析软件，精确测量了初生相与相邻共晶相之间的取向差（Misorientation）。通常，我们认为取向差小于5°的晶界为小角度晶界，可以视为同一晶粒或具有强烈的取向关联。

表1 A356铸造合金的晶体学取向差测量结果 (单位: °)

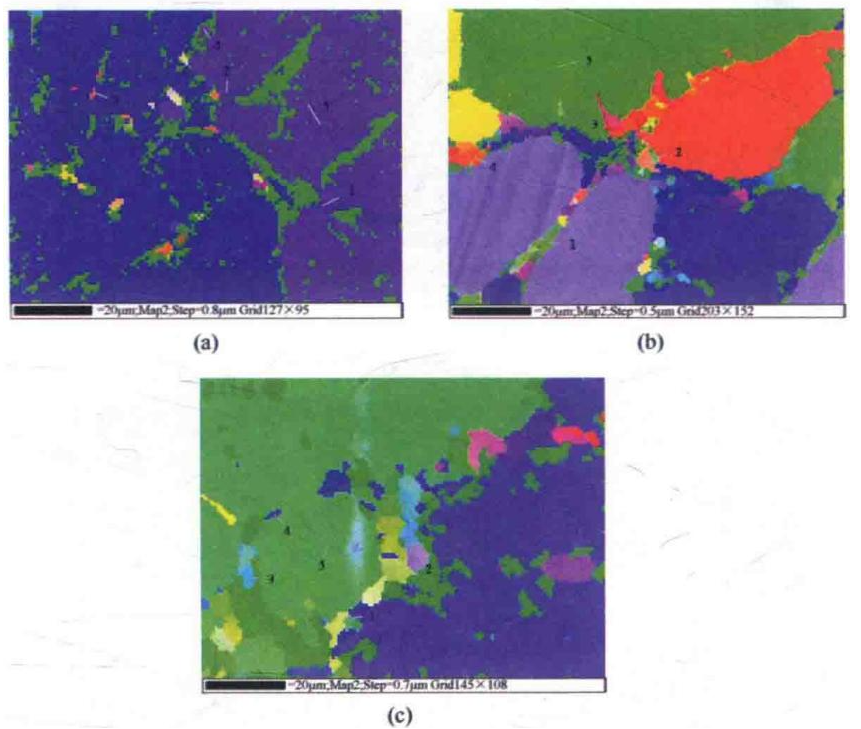

从图3和表1中可以看到，在未变质合金中，跨越初生相/共晶相界面的取向差（线1-4）都在2-3°左右，是典型的小角度晶界。而在Sr和Ce变质合金中，这个数值飙升至20°、40°甚至更高，是典型的大角度晶界。

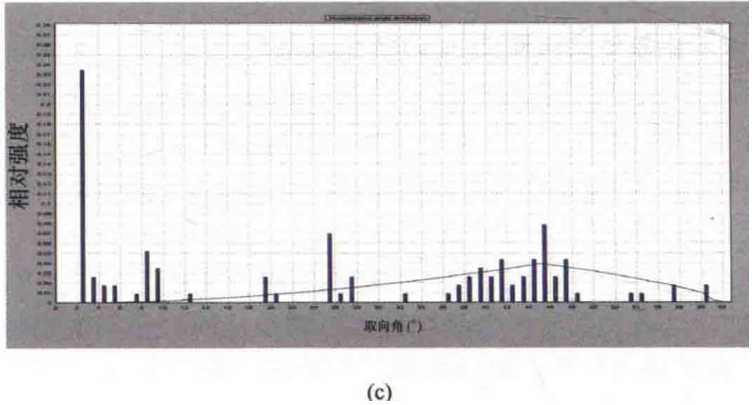

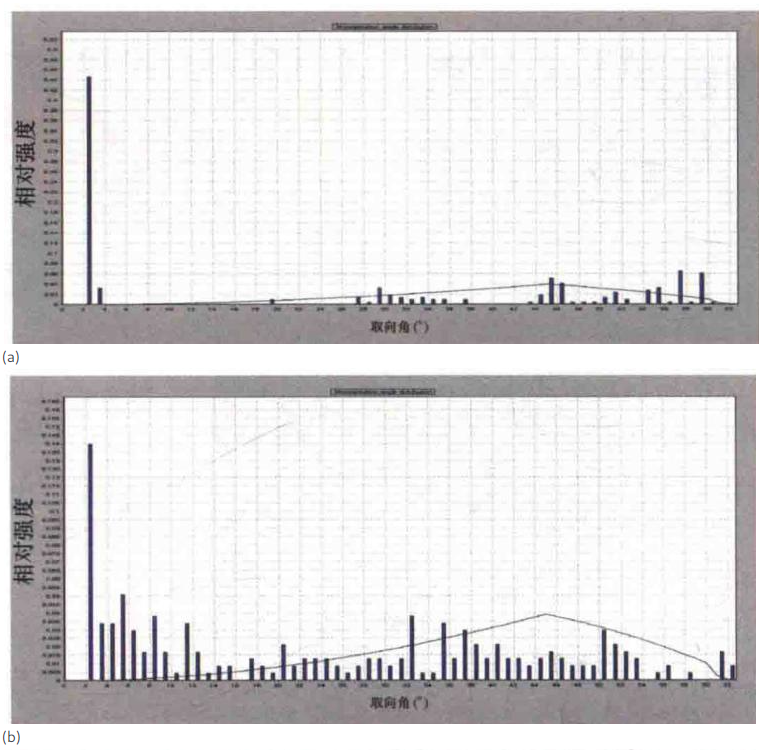

全场取向差分布统计图（图4）则给出了更宏观的证据：

未变质合金中，小角度晶界（<5°）的占比接近50%，而变质后，该比例骤降至20%左右，取而代之的是大量的大角度晶界。

结论至此已无比清晰：

• • 未变质A356合金： 共晶相主要依附于初生α-Al枝晶形核，形成具有取向关联的粗大组织。

• • Sr/Ce变质A356合金： 变质元素有效地“切断”了这种依附关系，迫使共晶相在枝晶间液相中大量独立形核，从而形成了细小、弥散、取向随机的优良组织。

一套真正可靠的EBSD数据，背后是样品制备、设备调试与数据解读三者经验的完美结合。尤其对于Al-Si这类软硬相差巨大的材料，获得高质量的菊池花样和高标定率，需要对氩离子抛光等先进的制样技术有深刻的理解和把控。将专业的事交给专业的团队，让您的研发与品控真正做到有的放矢，这正是我们存在的价值。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，提供专业的A356铝合金EBSD分析服务，为您的材料研发与质量控制保驾护航。欢迎垂询，电话19939716636

超越形貌：微观织构的微妙变化

EBSD还能提供另一个维度的信息——微观织构，即晶粒取向的择优分布情况。对于铸造合金，通常其织构很弱，接近随机分布。但“弱”不等于“没有”，细微的织构变化同样能反映凝固行为的改变。

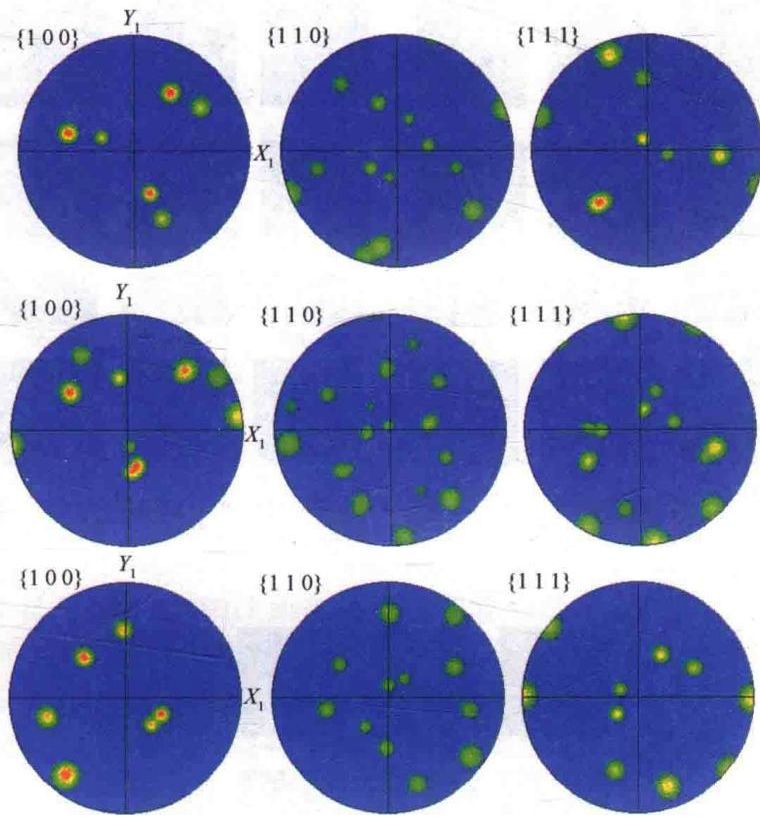

通过极图（图5）和取向分布函数（ODF）图（图6）的分析，我们发现：

• • 未变质合金存在微弱的 {1̅1̅3}<133> 织构。

• • Sr变质后，织构转变为 {011̅}<011>。

• • Ce变质后，则呈现出 {001}<010> 织构。

这些织构类型的转变，进一步印证了变质剂对凝固过程中晶体生长选择机制的深刻影响。虽然在铸件中这种影响不如轧制或拉伸等塑性变形过程显著，但在需要精确控制性能一致性的高端应用中，这些细微的差别可能就是决定成败的关键。

结语：从“看清楚”到“想明白”

回到我们最初的问题。通过EBSD，我们不仅“看清楚”了变质处理对共晶硅形态的改变，更重要的是，我们“想明白”了其底层的晶体学机制。

• • 对于工艺优化： 你现在知道，成功的变质处理，其本质是促进共晶相的“独立”。你可以利用EBSD取向差分析，来定量评价不同变质剂、不同加入量、不同冷却速度下的变质效果，找到最优的工艺窗口。

• • 对于失效分析： 当裂纹沿着初生相与共晶相的界面扩展时，你可以通过分析该界面的性质（大角度vs小角度）来判断，这是由于变质不充分导致的固有弱界面，还是其他原因。

不要只停留在看图说话的层面。 在竞争日益激烈的今天，谁能更深入地理解材料的“脾气”，谁就能在研发和品控中占得先机。EBSD正是那把能够开启微观世界、洞察材料本质的钥匙。
