别被硬度骗了！EBSD如何揭示7075铝合金搅拌摩擦焊的“阿喀琉斯之踵”

“我们的7075铝合金搅拌摩擦焊（FSW）接头，硬度测试结果非常漂亮，焊核区甚至比母材还硬，为什么在疲劳或腐蚀测试中，它还是会从意想不到的位置开裂？”

这是一个典型的、极具迷惑性的问题。表面上看，硬度提升是性能优化的标志。但如果你只盯着硬度计上的数字，你可能就忽略了那个足以让整个结构功亏一篑的“阿喀琉斯之踵”。

今天，我们不谈泛泛的设备原理，只用EBSD这把“微观手术刀”，解剖一个真实的7075-T651铝合金搅拌摩擦焊接头，告诉你那些常规检测方法无法洞察的秘密。

问题的核心：硬度分布的“W”形陷阱

搅拌摩擦焊不像传统熔焊那样“野蛮”，它是一种固相连接技术，通过剧烈的塑性变形和摩擦热实现焊接。这在宏观上避免了气孔、裂纹等缺陷，但在微观层面，它创造了一个极其复杂的组织演变区。

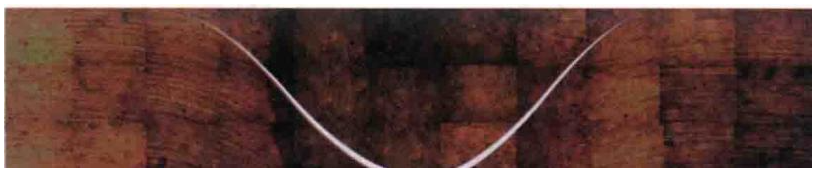

常规的硬度打点测试，会得到一条经典的“W”形曲线。焊核区（Nugget Zone, NZ）硬度最高，两侧的热机影响区（TMAZ）和热影响区（HAZ）硬度下降，甚至低于母材（BM），然后回到母材水平。

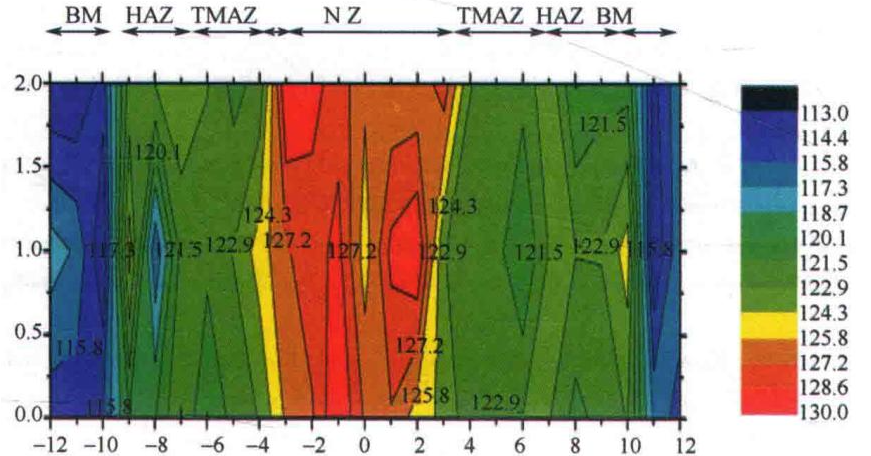

多数人看到焊核区的高硬度（图1中红色区域，>130 HmV）就心满意足了。但真正的风险，恰恰隐藏在硬度最低的那个“W”谷底——通常位于热影响区（HAZ）向热机影响区（TMAZ）的过渡地带。为什么？因为硬度只是一个平均化的、宏观的指标。它无法告诉你晶粒的形态、取向、内部的应力状态以及析出相的演变。而这些，才是决定材料真实服役性能的关键。

EBSD登场：从“看表面”到“读故事”

为了看清硬度曲线背后的真相，我们必须动用EBSD。它能以纳米级的精度，为我们绘制出一幅包含晶粒取向、晶界特征、相分布和应变分布的微观世界地图。

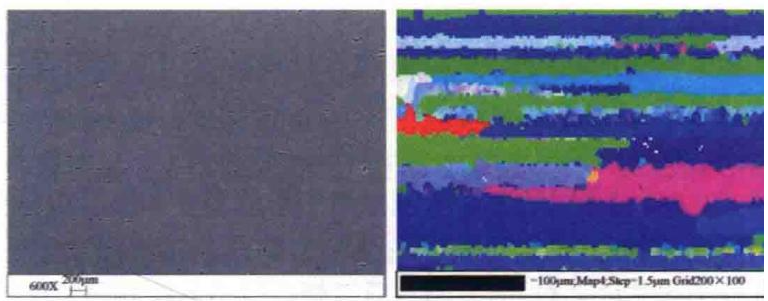

下面这张图，就是我们对7075 FSW接头不同区域进行精细表征后得到的“全景图”。

仅仅这张宏观图就能看出故事的复杂性：从母材（BM）到热影响区（HAZ）、热机影响区（TMAZ），再到焊核区（NZ），组织形态发生了翻天覆地的变化。现在，我们用EBSD逐一“放大”这些区域。

1. 焊核区（NZ）：剧烈重塑后的“新生”

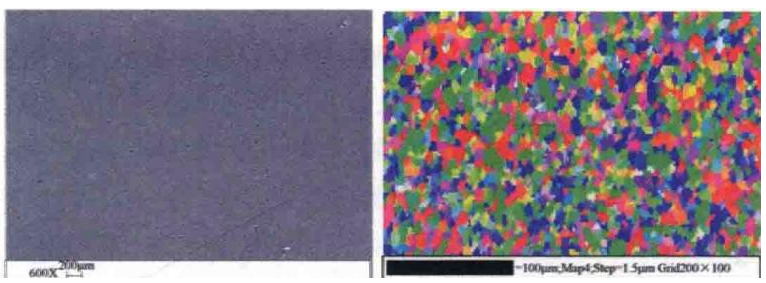

在搅拌头的直接作用下，焊核区的原始粗大轧制晶粒被彻底打碎，并经历了剧烈的动态再结晶。EBSD分析告诉我们：

• • 晶粒极度细化： 平均晶粒尺寸仅为0.87μm，形成了细小、等轴的再结晶组织。这是典型的细晶强化，也是该区域硬度最高的首要原因。

• • 热处理效应： 搅拌过程的高温相当于一次原位的固溶处理，随后的快速冷却又促进了强化相η'（MgZn2）的弥散析出。细晶强化与沉淀强化双管齐下，造就了焊核的最高硬度。

2. 热机影响区（TMAZ）：被“扭曲”的原始组织

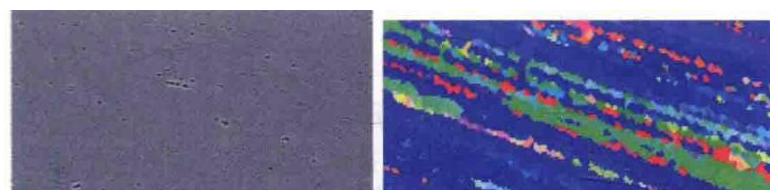

这里的材料没有被完全“碾碎”，但受到了强烈的热和机械力双重作用。原始的条状组织被严重扭曲、拉长，发生了动态回复和部分再结晶。

• • 晶粒变形： 晶粒尺寸（1.28μm）介于焊核与母材之间，但形态极不规则，内部充满位错和亚晶界。

• • 织构演变： EBSD织构分析显示，此处的织构成分（如Brass织构）与母材和焊核区均不相同，反映了复杂的剪切变形历史。这种强烈的织构各向异性，是力学性能不均匀的根源。

3. 热影响区（HAZ）：性能劣化的“重灾区”

这里是问题的关键。HAZ没有受到机械搅拌，但经历了完整的焊接热循环。对于T651态的7075铝合金，这意味着一场“灾难”。

• • 强化相粗化与溶解： T651态的优异性能来源于时效处理形成的细小弥散的η'强化相。焊接热量使这些宝贵的强化相发生粗化，甚至部分溶解回固溶体中，导致沉淀强化效果大幅削弱甚至消失。

• • 晶粒粗化： 热量导致了晶粒长大，EBSD测得其平均晶粒尺寸增大至2.86μm，远大于焊核区和TMAZ。

• • 硬度最低点： 强化相失效叠加晶粒粗化，共同导致了HAZ成为整个接头的“软肋”，硬度最低，是裂纹萌生和扩展的高危区域。

超越晶粒尺寸：用EBSD“看见”应变和织构

如果说晶粒尺寸和形态分析是EBSD的基础操作，那么应变和织构分析才是真正彰显其威力的“杀手锏”。

织构：揭示材料流动的“指纹”

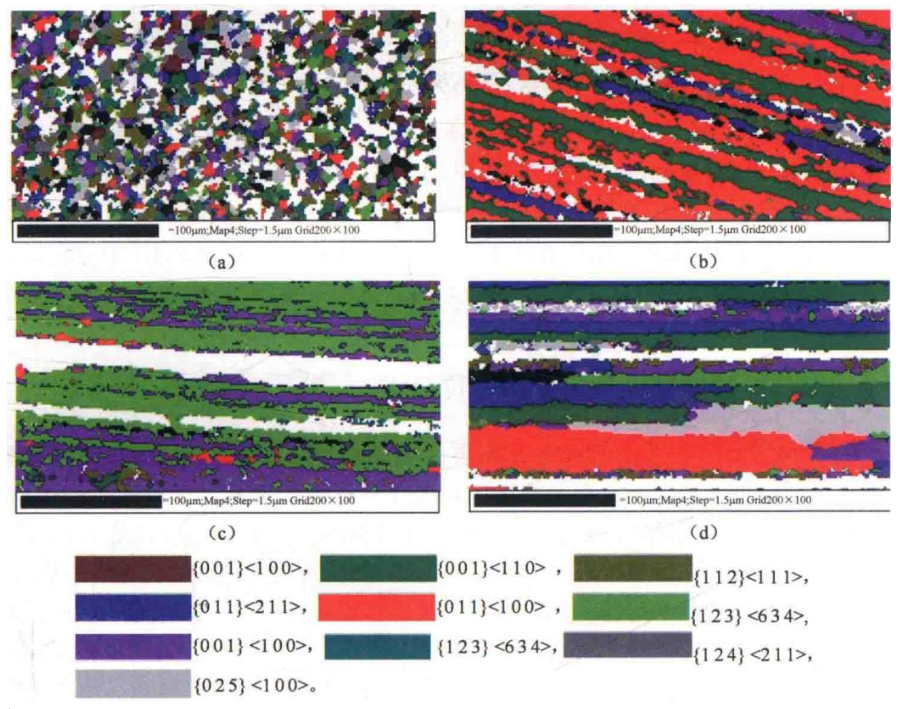

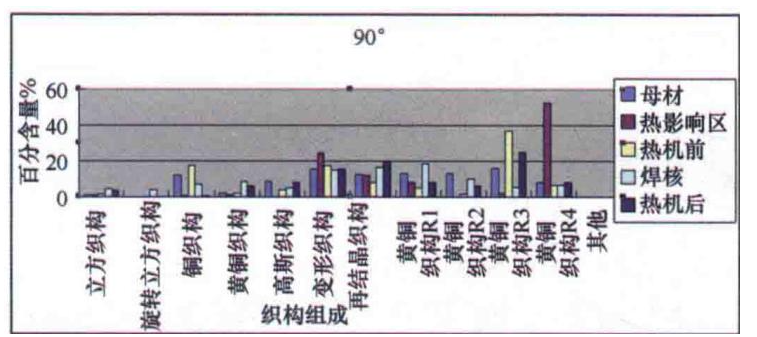

织构，即晶粒取向的择优分布，是材料各向异性的直接体现。通过对比图6和图7，我们能“读”出更多信息：

• • 母材（BM） 呈现典型的铝合金轧制织构（如Brass, S织构）。

• • 焊核区（NZ） 形成了复杂的剪切织构，这是搅拌头高速旋转剪切作用的直接证据。

• • 热影响区（HAZ） 的织构变化虽不剧烈，但特定组分（如Brass R4）的急剧增加，暗示了应力状态的改变，可能影响对应力腐蚀的敏感性。

理解织构的演变，对于预测接头的成形性、强度和抗疲劳性能至关重要。

应变分布：定位失效的“预警系统”

更进一步，通过计算晶格的局部取向差（Kernel Average Misorientation, KAM），EBSD可以半定量地可视化材料内部的残余应变和位错密度。在一张KAM图中，高应变区会呈现出亮色（如黄色、红色），而这些区域，正是微裂纹最有可能萌生的地方。

虽然原始材料未提供KAM图，但在我们的实践中，TMAZ和HAZ的交界处往往是KAM值的高峰区，这与硬度谷底的位置高度重合。这从微观应变层面，再次印证了该区域是整个接头的薄弱环节。

结论：从“知道”到“做到”

回到最初的问题：为什么硬度最高的焊缝，性能却不一定最好？

通过EBSD的层层剖析，我们得到了答案：

1. 1. 硬度是“骗人”的：焊核区的高硬度，是以牺牲热影响区（HAZ）的性能为代价的。HAZ中强化相的粗化和溶解，是导致其软化的根本原因。

2. 2. “软区”是真正的短板：整个接头的强度，取决于最薄弱的环节。HAZ就是那个“阿喀琉斯之踵”，它决定了接头整体的承载能力和疲劳寿命。

3. 3. EBSD提供了完整的证据链：从晶粒尺寸、形态、织构演变到应变分布，EBSD为我们构建了一个从微观组织到宏观性能的完整证据链，精准定位了问题根源，并为优化焊接工艺（如调整转速、焊接速度以控制热输入）提供了最直接的科学依据。
