搅拌摩擦焊的“W”形硬度陷阱：EBSD如何揭示2A97铝锂合金接头的性能短板

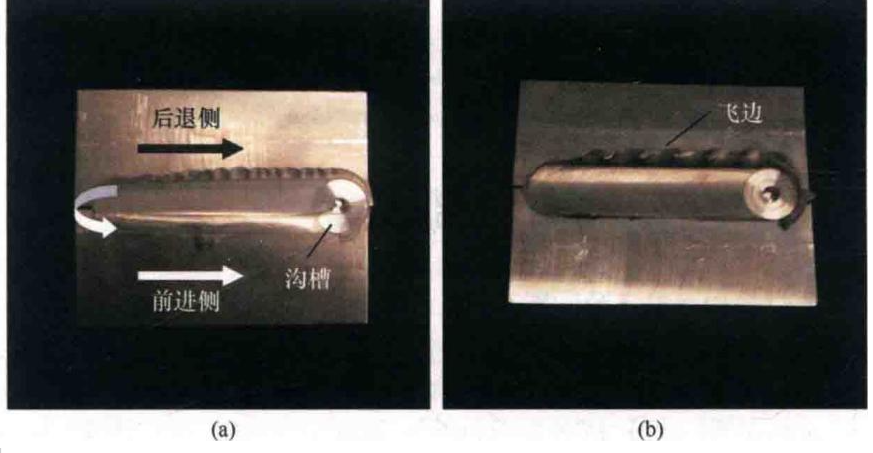

作为一名材料工程师，你是否也曾被搅拌摩擦焊（FSW）接头那看似完美的表面和“教科书式”的焊接参数所迷惑？你严格控制转速在700-1200 r/min，行走速度在60-140 mm/min，成功避免了隧道、飞边等宏观缺陷。然而，在力学性能测试中，那个刺眼的“W”形硬度分布曲线却无情地暴露了接头的内在脆弱性。

为什么最热的焊核区（NZ）硬度不是最低点？反而是其旁边的热机影响区（TMAZ）成了整个接头的“软肋”？这个硬度“凹坑”正是许多焊接接头早期失效的策源地。传统的光学显微镜（OM）能告诉我们焊核区晶粒细小，热机影响区晶粒被拉长，但这种描述性的观察，对于解决问题而言，几乎是隔靴搔痒。它无法回答最关键的问题：这种组织形态如何定量地影响硬度？失效的种子究竟埋在哪种微观结构里？

今天，作为您身边的EBSD应用专家，我将带您一起，用EBSD这把“手术刀”，解剖2A97铝锂合金的搅拌摩擦焊接头，揭开“W”形硬度陷阱背后的微观组织密码。

EBSD登场：穿越焊缝，解构三大核心区域

让我们从一张横跨整个焊接区域的EBSD拼接图谱开始，这场微观世界的探索之旅。不同于光学显微镜的“看热闹”，EBSD能“看门道”，它以晶体取向、晶界类型、应变分布等定量数据，为我们绘制出一幅详尽的“性能地图”。

焊核区 (NZ)：动态再结晶的“重生”与织构的“遗忘”

焊核区，是搅拌头直接作用的“风暴中心”。这里的金属经历了剧烈的塑性变形和最高的热输入。结果是什么？彻底的动态再结晶。

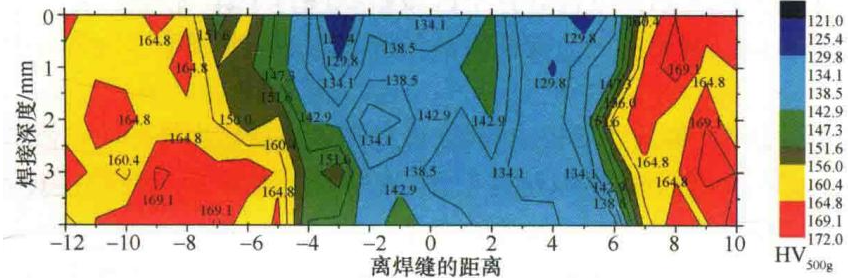

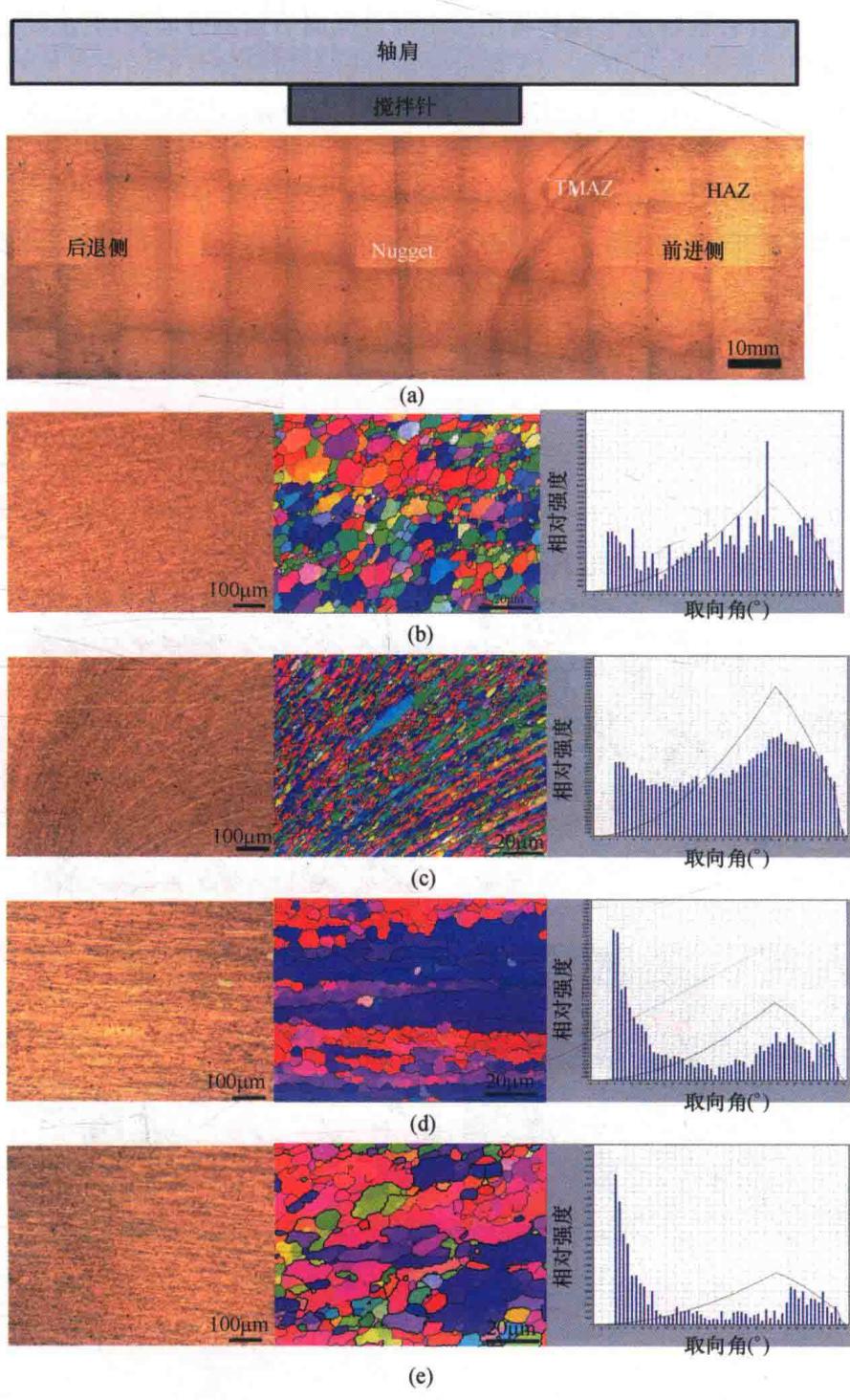

从图2(b)的EBSD图中可以看到，母材原有的板条状组织被完全打碎，取而代之的是均匀细小的等轴晶。晶界取向差分布图给出了关键证据：高达83%的高角晶界（HAGBs）。这意味着旧的晶粒结构被完全重塑，形成了新的、低应变的再结晶组织。这种细晶结构，根据Hall-Petch关系，是其硬度（约140HV，见图4）高于TMAZ的直接原因。

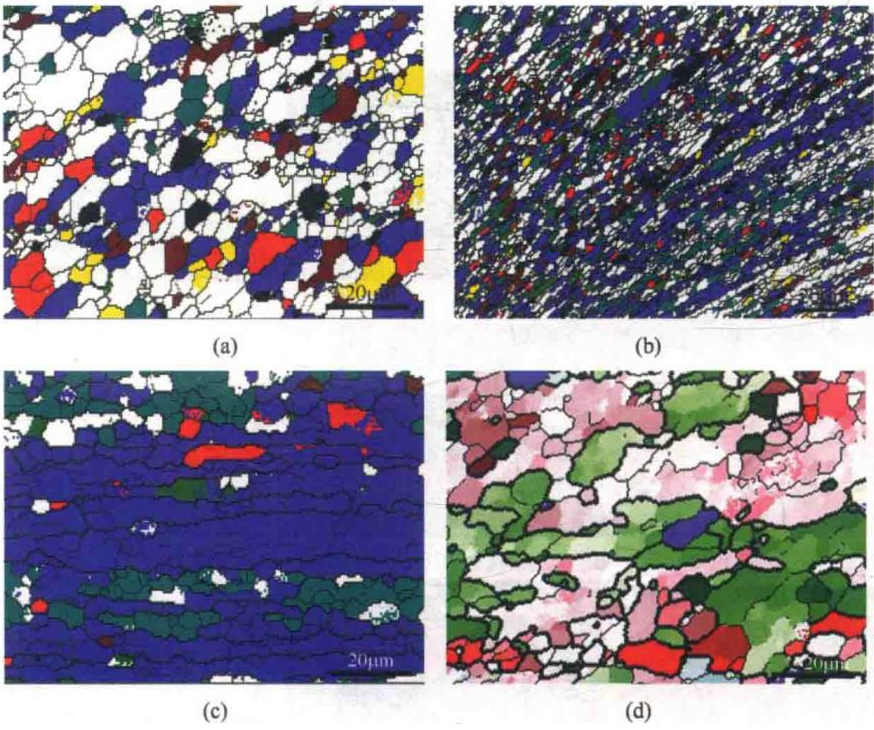

同时，剧烈的材料“搅拌”也让此区域的织构发生了“遗忘”。母材强烈的轧制织构几乎消失，晶粒取向趋于随机，仅保留了部分R{124}<211>再结晶织构（见图3(a)）。

热机影响区 (TMAZ)：性能的“阿喀琉斯之踵”

现在，我们来到了问题的核心——TMAZ，硬度曲线的谷底（约130HV）。这里没有经历焊核区那般彻底的“粉身碎骨”，但也遭受了剧烈的热-力耦合作用。EBSD揭示了这里的真相：

1. 1. 不完全的再结晶：晶粒被严重拉长，呈现出明显的流动特征，但并未完全转变为细小的等轴晶。高角晶界比例虽高（82%），但晶内存在大量亚结构。

2. 2. 高密度的几何必需位错（GNDs）：虽然原始数据没有直接给出KAM（晶内取向差）图，但我们可以推断，这种剧烈变形而未充分回复的组织，内部必然累积了极高的位错密度和残余应变。这正是EBSD分析中KAM图能够直观呈现的。这些晶格畸变区域，是材料的软弱点，也是裂纹萌生的温床。

3. 3. 前进侧与后退侧的“天壤之别”：图2(c)清晰地展示了前进侧（Advancing Side）的组织比后退侧（Retreating Side）具有更强的方向性。这是因为前进侧的材料流动速度更快，受到的剪切应力更大。这种不对称性意味着接头的性能在两侧是不均匀的，这是常规检测极易忽略的致命细节。

硬度曲线上的'W'形凹坑，恰恰是TMAZ这个微观组织性能最薄弱环节的无声呐喊。 它完美解释了为何接头最软弱之处不在最热的中心。理解并量化TMAZ的应变分布、亚晶尺寸和晶界特征，对于预测接头寿命、优化焊接工艺至关重要。

热影响区 (HAZ)：仅受“烤”验的区域

离开TMAZ，进入HAZ（图2(d)），这里没有受到机械搅拌，只有焊接热循环的“烘烤”。EBSD告诉我们，此处的组织与母材相似，仍为板条状，但晶粒发生了粗化。晶界图中低角晶界（LAGBs）比例显著上升至42%，表明发生了回复过程，位错密度降低，但并未发生再结晶。晶粒粗化是此区域硬度低于母材但高于TMAZ的主要原因。

从组织到性能的最后拼图：织构的定量分析

如果说晶粒尺寸和形态是骨架，那么织构就是灵魂，它决定了材料性能的各向异性。EBSD不仅能“画”出织构，更能“算”出其体积分数。

表1. 焊接特征区域织构体积分数 (Vol.%)

这张表（表1）和图（图3）清晰地展示了从母材到焊核区的织构演变路径：

• • HAZ：基本继承了母材的再结晶织构（R织构和C织构），体积分数高达72%。

• • TMAZ：变形与再结晶在此“交战”。出现了15.7%的S{123}<624>变形织构，同时再结晶织构（R织构）依然强势。

• • NZ：强烈的搅拌作用几乎“格式化”了所有织构，呈现近乎随机的取向，残余的织构强度也远低于其他区域。

这种织构的剧烈变化，直接影响了接头各区域的塑性变形能力和抗疲劳性能。

结论：超越“看见”，实现“看懂”

回到最初的问题。2A97铝锂合金搅拌摩擦焊接头的“W”形硬度曲线，并非玄学，而是其内部微观组织梯度变化的宏观体现：

• • 焊核区 (NZ)：完全动态再结晶，细晶强化使其硬度回升。

• • 热机影响区 (TMAZ)：剧烈塑性变形+不完全回复/再结晶，导致高密度位错和晶格畸变，成为性能最薄弱的“软区”。

• • 热影响区 (HAZ)：单纯热作用导致晶粒粗化，硬度介于TMAZ和母材之间。

EBSD提供的不仅仅是几张漂亮的彩色图片，它提供的是一套完整的、可定量的、连接“工艺-组织-性能”的解决方案。它让我们从对金相照片的模糊描述，跃迁到对晶粒尺寸、晶界分布、织构组分、应变状态的精确量化。从“看见”到“看懂”，这正是专业EBSD分析的价值所在。
