不止于看图：EBSD如何“动态”揭示1420铝锂合金的性能“软肋”

作为一名在材料失效分析和研发一线工作多年的EBSD应用科学家，我经常被工程师和研究员问到一个直击灵魂的问题：“为什么我们精心制造的先进合金，其性能总是在某个“魔鬼角度”上大打折扣？比如，航空级的1420铝锂合金，沿着轧制方向性能优异，但偏转45°后就变得脆弱不堪。这背后的机理是什么？”

这个问题，传统的力学测试只能告诉你“是这样”，却无法解释“为什么会这样”。答案，其实隐藏在材料微观世界的动态变化之中——晶粒在受力下的“集体转向”，即织构的演变。今天，我们将以1420铝锂合金为例，揭示如何利用准原位拉伸EBSD技术，从一个静态的“观察者”变成一个动态的“侦探”，捕捉导致性能各向异性的关键线索。

传统分析的困境：只见结果，不见过程

1420铝锂合金，因其轻质、高强的特性，是航空航天领域，尤其是燃料贮箱等关键构件的宠儿。然而，其显著的各向异性是一把悬顶之剑。工艺稍有不慎，材料在不同方向上的力学响应天差地别，这对于要求极致可靠的航空构件而言是致命的。

过去的研究，大多是“终点式”分析：对不同工艺制备的最终成品进行测试，然后倒推哪个工艺更好。这就像只看了一场比赛的最终比分，却错过了决定胜负的关键回合。要真正掌握并优化材料性能，我们必须看到材料在服役受力时，内部微观结构究竟发生了怎样的“剧情”演变。

准原位EBSD：为晶粒旋转“拍电影”

为了解决这个难题，我们设计了一套准原位拉伸EBSD实验。简单来说，我们不是在拉伸结束后才去看样品，而是在拉伸过程中的关键节点“暂停”，对样品不同区域进行EBSD扫描，从而重构出一部关于晶粒取向演变的“定格动画”。

我们关注三个核心区域：远离断口的初始区、靠近断口的拉伸区，以及两者之间的过渡区。

关键的第一步：如何定义“原始状态”？

一个常见的分析陷阱是，直接将拉伸夹具夹持的“初始区”作为材料的原始状态。然而，我们的经验表明，夹持力本身就会对该区域的晶粒施加应力，导致其取向发生微小变化，这会“污染”我们的基准数据。因此，我们选择受拉伸影响最小的过渡区作为最能代表材料拉伸前真实状态的参照。

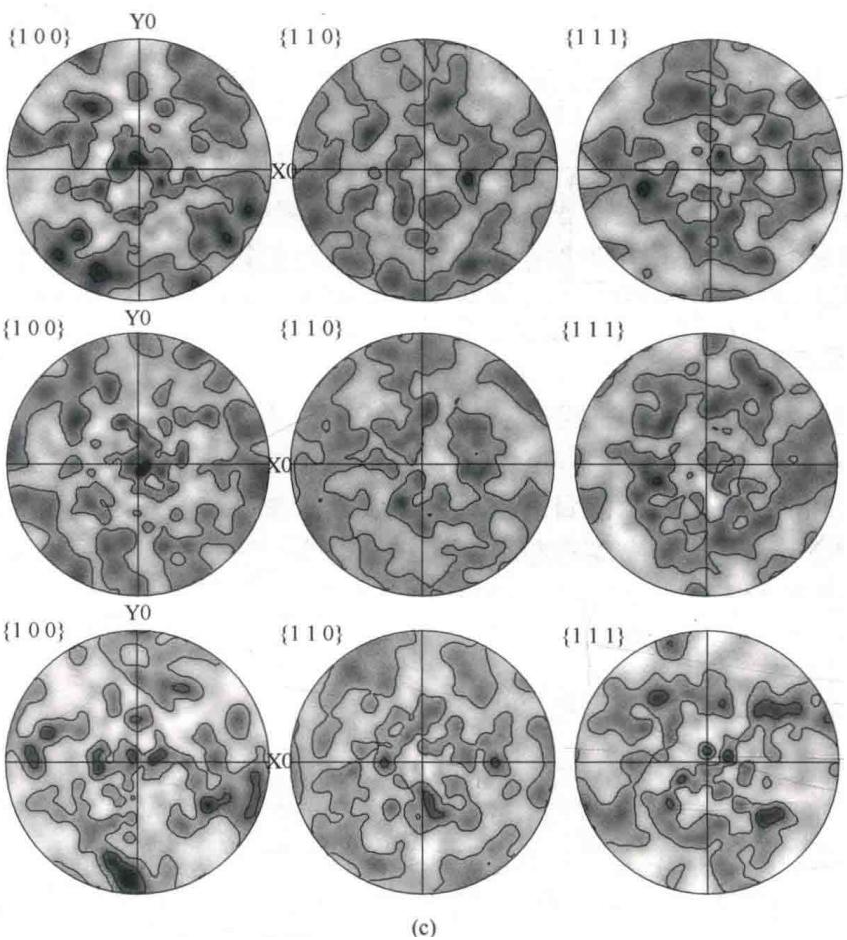

观察过渡区（图1b）的{100}极图，可以看到中心区域有明显的密度集中，这表明在拉伸前，材料存在一个基面织构，即大量晶粒的{100}晶面平行于样品表面。这是一种有序的初始排布。

然而，在经历拉伸变形后，拉伸区（图1c）的极图呈现出截然不同的景象。{100}极图中心的强度斑点消失了，取而代之的是分布更弥散的取向。这说明，拉伸力迫使晶粒发生了转动，原有的有序织构被打破了。

深入追查：晶粒是如何“转身”的？

极图告诉我们织构变了，但要弄清晶粒具体的转动路径和最终“姿态”，我们需要更强大的分析工具——取向分布函数（ODF）和反极图（IPF）。

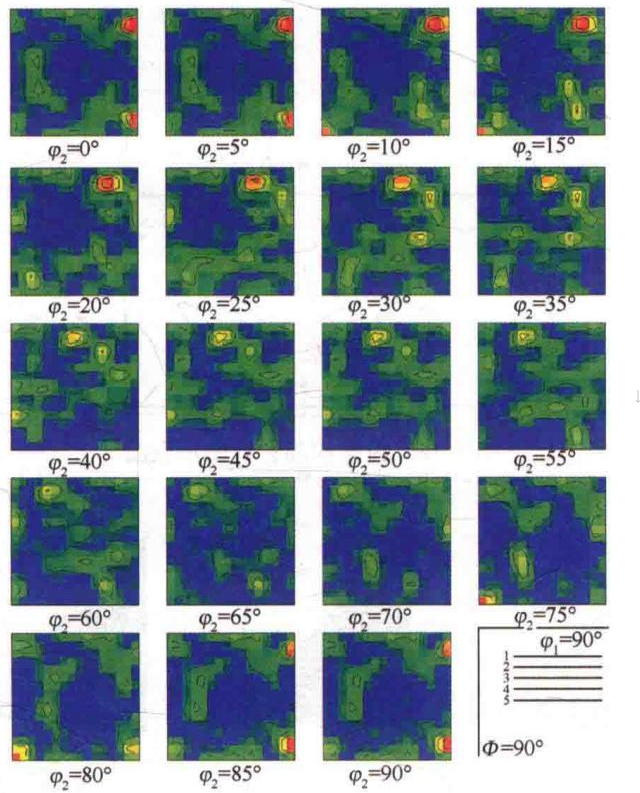

通过对拉伸区的ODF（图2）进行解析，我们识别出了几个新的优势取向，如{018}<018>等。这表明晶粒并非随机转动，而是趋向于形成一种新的、近似于{001}<100>的织构。

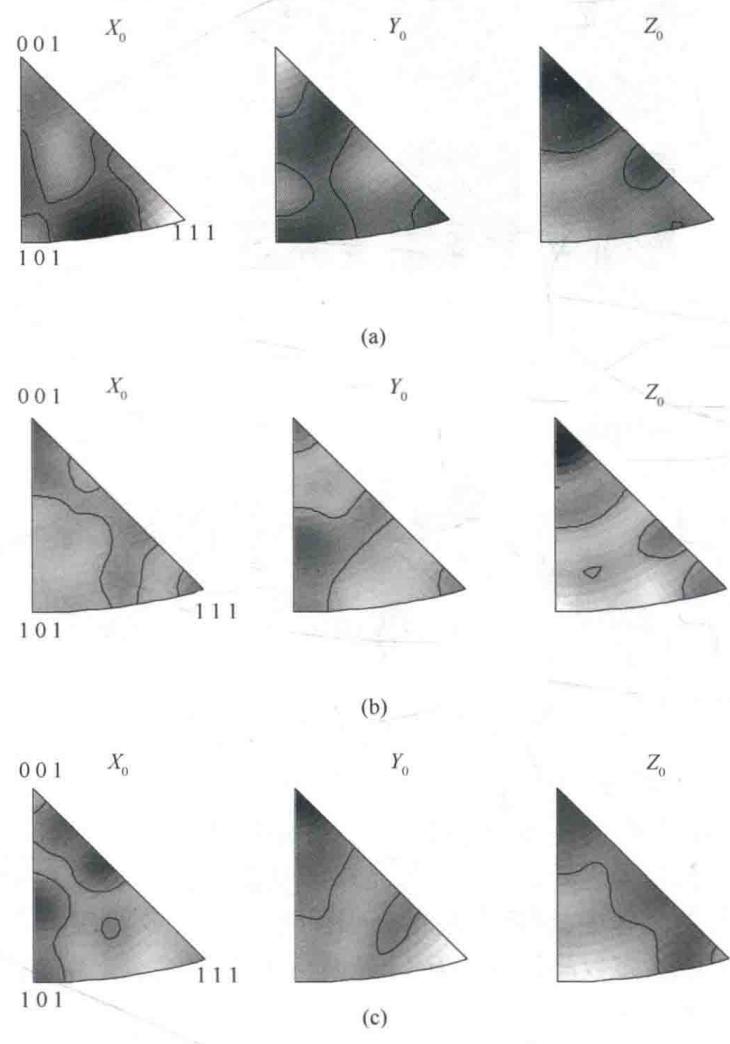

反极图（图3）则以一种更直观的方式揭示了这场“微观芭蕾”的秘密。在拉伸前（图3b），大多数晶粒的<001>方向（即{001}晶面的法线方向）平行于样品的法向Z0。而在拉伸后（图3c），优势取向明显偏移，多数晶粒的<001>方向转而与样品的横向Y0平行。

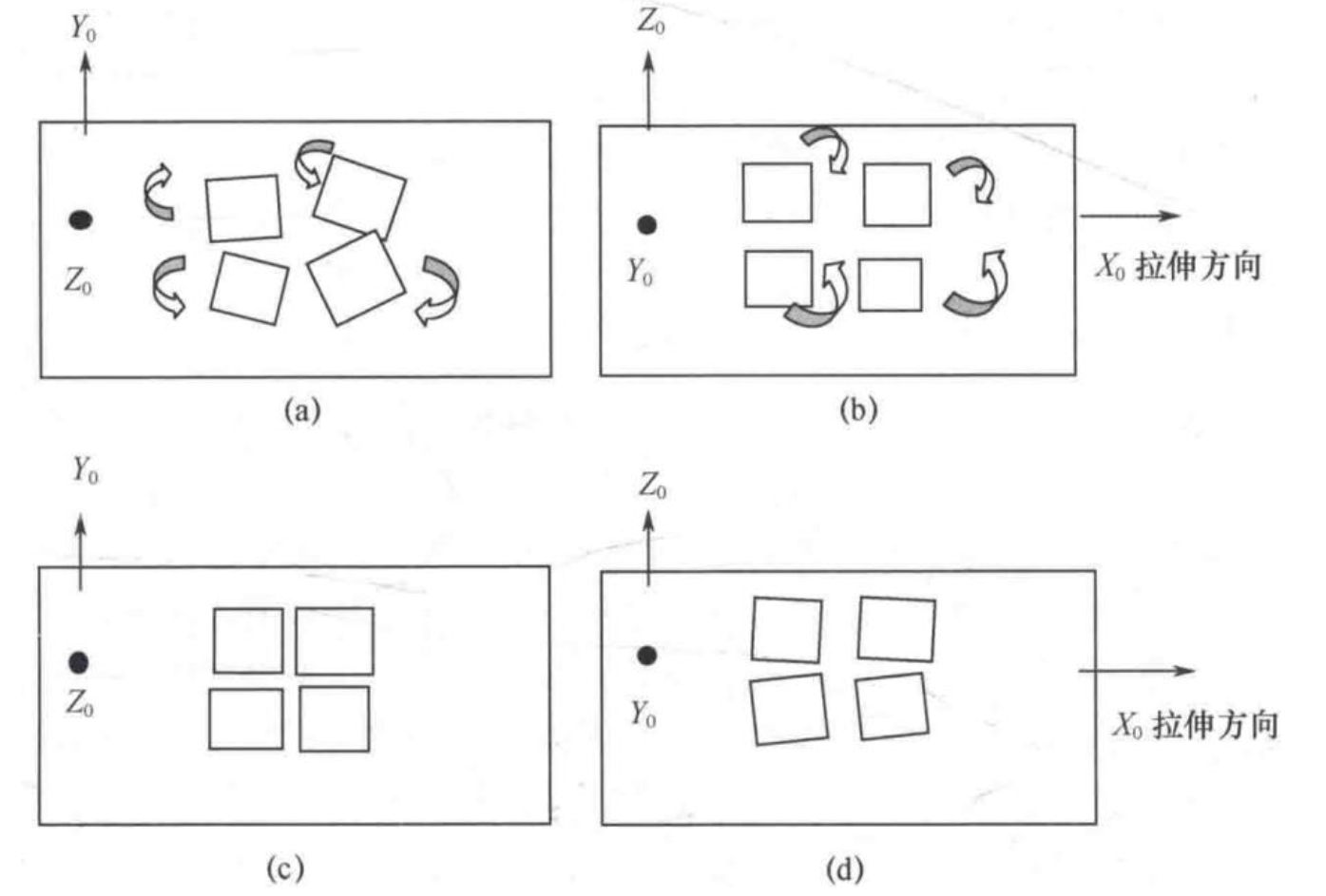

综合所有线索，我们可以清晰地描绘出整个过程（图4）：在单轴拉伸力（X0方向）的作用下，晶粒为了协调塑性变形，启动了内部的滑移系，并围绕[001]和[010]等晶带轴发生了不同程度的转动。这场集体转动，导致了宏观织构从初始的弱{100}基面织构，演变为最终近似{001}<100>的织构。

从“知道”到“预见”：EBSD分析的真正价值

这项分析的意义远不止于发表一篇论文。它揭示了1420铝锂合金性能各向异性的根源——织构在应力下的动态演变。

1. 1. 优化工艺的“导航图”：理解了晶粒的转动路径，我们就能反向设计加工工艺。想改善45°方向的弱点？那就需要通过调整轧制、热处理等工艺参数，构建一种“预设”的初始织构，使其在服役受力时，能向着更有利于承载的方向转动。

2. 2. 失效分析的“铁证”：当一个部件失效时，通过对比断口附近和远离断口区域的织构差异，我们可以精准判断其是否经历了异常的应力状态，为失效原因的判定提供无法辩驳的微观证据。

3. 3. 新材料开发的“加速器”：在研发新合金时，不必再进行大量“试错式”的宏观实验。通过准原位EBSD，可以在早期快速评估不同成分或微观结构在应力下的稳定性，大大缩短研发周期。

因此，一套真正可靠的EBSD数据，背后是样品制备、设备调试与数据解读三者经验的完美结合。将专业的事交给专业的团队，让您的研发与品控真正做到有的放矢，这正是我们存在的价值。
