解密2A97铝锂合金的“性能密码”:EBSD如何揭示织构与各向异性的隐秘关联作为一名材料工程师或研发科学家,你是否遇到过这样的困境:一块性能优异的2A97铝锂合金板材,在不···
全国咨询热线
作为一名材料工程师或研发科学家,你是否遇到过这样的困境:一块性能优异的2A97铝锂合金板材,在不同方向取样测试时,其性能表现却像个“情绪多变”的少年——强度看似稳定,延伸率却时好时坏,让人捉摸不透。这种性能的各向异性,往往是新材料研发和工艺优化中最棘手的“拦路虎”。 问题的根源,藏在肉眼无法企及的微观世界里,它就是——晶体学织构。 织构,即材料中晶粒取向的择优分布,是金属在经历轧制、挤压等热塑性加工后,内部晶粒为适应变形而形成的“队形”。这个“队形”直接决定了材料在宏观尺度上的性能表现。如何看透这个“队形”,并按需调控它?EBSD(电子背散射衍射)技术,正是那把能够解开材料“性能密码”的钥匙。 今天,我们不谈泛泛的理论,而是以航空航天领域的明星材料——2A97铝锂合金为例,带你深入一场EBSD的实战分析。你将看到,热处理工艺的细微变化,是如何在微观尺度上掀起织构演变的“惊涛骇浪”,并最终主导其力学性能的各向异性。 让我们先来看一组典型的2A97铝锂合金板材在165°C时效处理过程中的力学性能数据。取样方向定义为:0°(轧制方向,RD),45°(对角线方向),90°(横向,TD)。 表1 力学性能平面各向异性指标(IPA) 数据揭示了一个反常的现象: • 强度各向异性可控: 随着时效时间的增加,尤其在16h峰时效后,抗拉强度和屈服强度的各向异性指标(IPAσ)显著降低,说明强度在各个方向上趋于一致。这是一个积极的信号。 • 塑性各向异性失控: 与此同时,延伸率的各向异性指标(IPAδ)却一路飙升,从21.8%激增至29.2%。这意味着材料在某些方向上韧性极佳(45°方向延伸率高达44%),而在另一些方向上则可能成为断裂的薄弱环节。 强度和塑性的各向异性为何会“分道扬镳”?答案,必须深入到晶粒层面去寻找。 我们利用EBSD对2A97铝锂合金在三种关键热处理状态下的微观组织和织构进行了表征: • 状态A: 热轧退火态 • 状态B: 固溶态 (520°C / 90min) • 状态C: T6峰时效态 (固溶 + 165°C / 16h) 1. 起始状态:被“压扁”的非再结晶组织 在热轧退火态(图2a),组织呈现出典型的“薄饼状”特征。这些沿轧制方向被拉长的晶粒是典型的非再结晶组织,内部充满了位错亚结构。正是这种强烈的方向性,构成了材料各向异性的原始“基因”。 通过EBSD织构分析,我们能更精确地描绘这个“基因”的构成。 在初始状态,织构组分呈现“三国鼎立”的局面:以S织构{123}<634>为代表的变形织构(体积分数39.7%)、Cu织构{112}<111>(23%)和旋转立方织构{001}<110>(26%)共同主导。这种复杂的织构混合体,是导致初始各向异性的直接原因。 2. 固溶处理:再结晶引发的“权力洗牌” 当材料进入固溶处理(状态B),高温激活了再结晶过程。这在微观世界里,是一场剧烈的“权力洗牌”。 EBSD数据显示,原先的旋转立方织构和Cu织构几乎消失,取而代之的是立方(Cube)织构{001}<100>的异军突起,体积分数飙升至46.5%!S织构虽然有所下降,但仍占据32.3%的份额。这种由变形织构向再结晶织构(主要是Cube织构)的转变,是理解性能变化的关键一步。 3. T6时效:R织构登顶,最终谜底揭晓 经过最终的T6时效处理(状态C),织构的演变达到了高潮。 游戏规则被彻底改变。曾经强大的Cube织构和S织构几乎被“清扫出局”,一个新的王者——R织构{124}<211>,以高达67%的绝对优势君临天下! 表2 不同热处理状态下的织构体积分数(%)汇总 现在,我们可以将宏观性能的谜题与微观织构的演变完美地对应起来了: • 强度各向异性为何降低? T6态下,织构类型变得极为单一(R织构占绝对主导),消除了多种织构相互竞争导致的复杂应力状态,从而使强度在不同方向上表现得更加均一。 • 塑性各向异性为何加剧? 这正是R织构的“锅”。R织构和S织构一样,被认为是导致45°方向“制耳”(即该方向延伸率奇高)的元凶。当R织构的体积分数高达67%时,这种效应被急剧放大,造成了45°方向极高的塑性,以及与其他方向巨大的塑性差异。 结论:从“看现象”到“懂规律”,EBSD是核心 通过这趟EBSD的深度分析之旅,我们清晰地看到:2A97铝锂合金的力学性能各向异性,并非随机的、不可控的,而是由其内部织构组分的演变精确决定的。 • 热处理的本质,是织构的调控。 每一个热处理步骤,都在改变着变形织构与再结晶织构之间的比例和类型。 • 织构组分是性能的“密码本”。 Cube织构、S织构、R织构等不同组分的消长,直接决定了最终产品的强度、塑性以及它们的各向异性。 • EBSD是解码的关键工具。 它不仅能让我们“看到”晶粒,更能“读懂”晶粒的取向,将抽象的织构概念转化为可用于指导工艺优化的定量数据。 对于追求极致性能的航空航天材料而言,理解并掌控织构,就意味着抓住了性能优化的命脉。一套仅仅“看起来不错”的EBSD图谱是远远不够的,其背后需要的是从样品制备、数据采集到深度解析的全链条专业经验。这不仅要求精密的设备,更需要能够洞悉数据背后物理冶金原理的专家智慧。 因此,一套真正可靠的EBSD数据,背后是样品制备、设备调试与数据解读三者经验的完美结合。将专业的事交给专业的团队,让您的研发与品控真正做到有的放矢,这正是我们存在的价值。 精工博研测试技术(河南)有限公司(原郑州三磨所国家磨料磨具质量检验检测中心),央企,国字头检测机构,提供专业的2A97铝锂合金织构分析服务,为您的材料研发与质量控制保驾护航。欢迎垂询,电话19939716636解密2A97铝锂合金的“性能密码”:EBSD如何揭示织构与各向异性的隐秘关联
性能的谜题:为何强度与塑性“步调不一”?

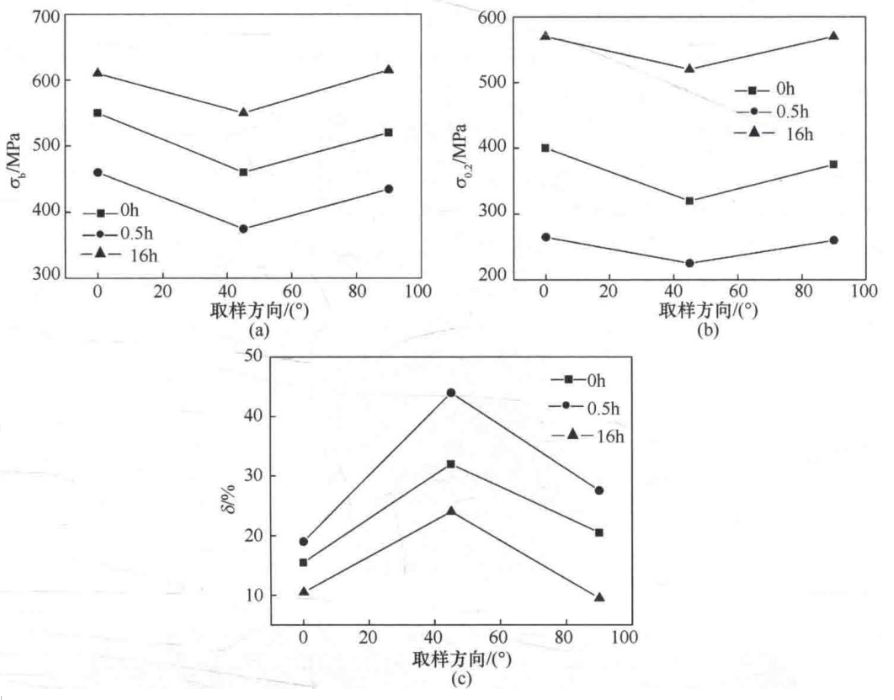

图1 力学性能随取样方向和时效时间的变化曲线 (a) 抗拉强度; (b) 屈服强度; (c) 延伸率时效时间 / IPA (%) 0h 0.5h 16h IPAσ0.2 6.562 8.014 2.192 IPAσb 5.454 5.978 2.845 IPAδ 21.875 23.579 29.166 EBSD洞察:热处理如何重塑2A97的“晶体DNA”

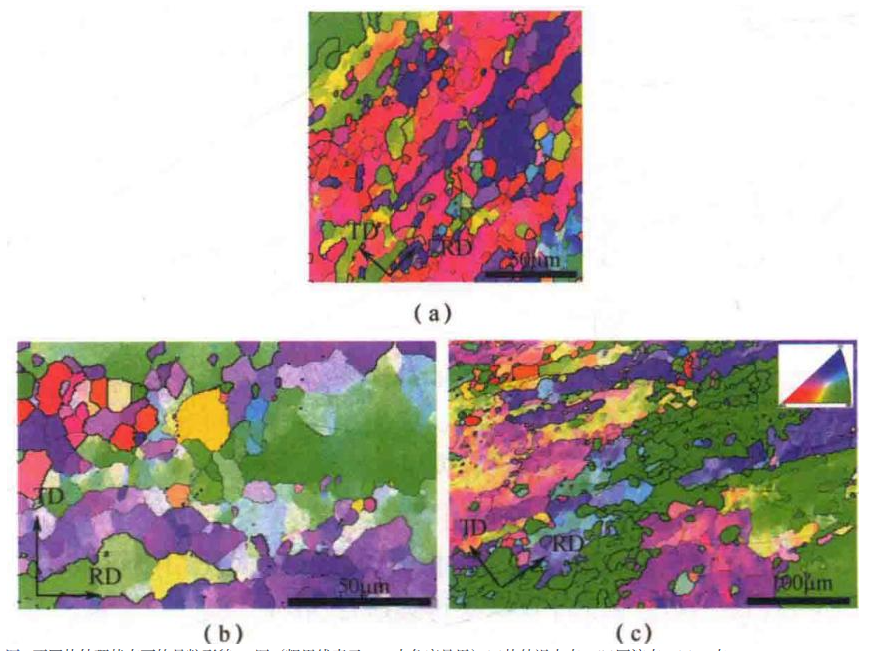

图2 不同热处理状态下的晶粒形貌IPF图(粗黑线表示>15°大角度晶界)(a)热轧退火态;(b)固溶态;(c)T6态

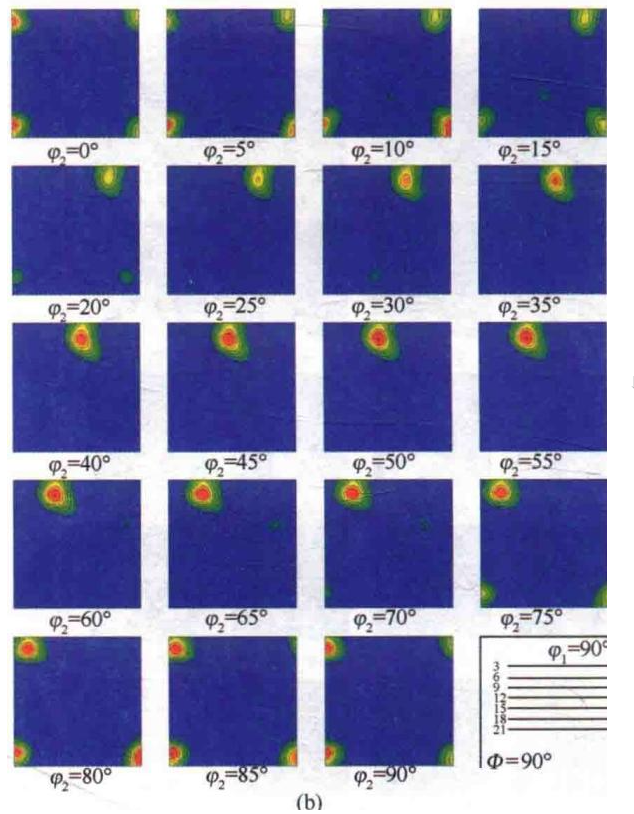

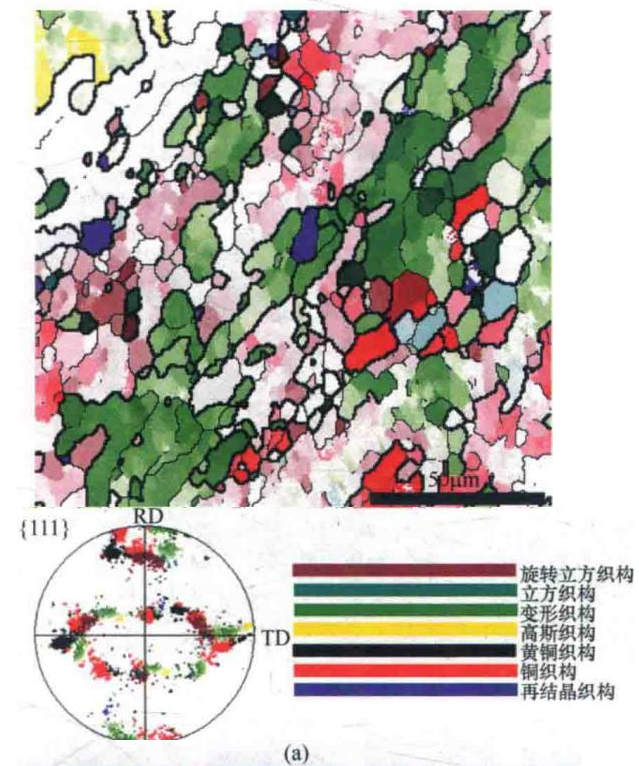

图3 热轧退火态(状态A)的织构分析 (a)取向成像图与{111}极图; (b)ODF图

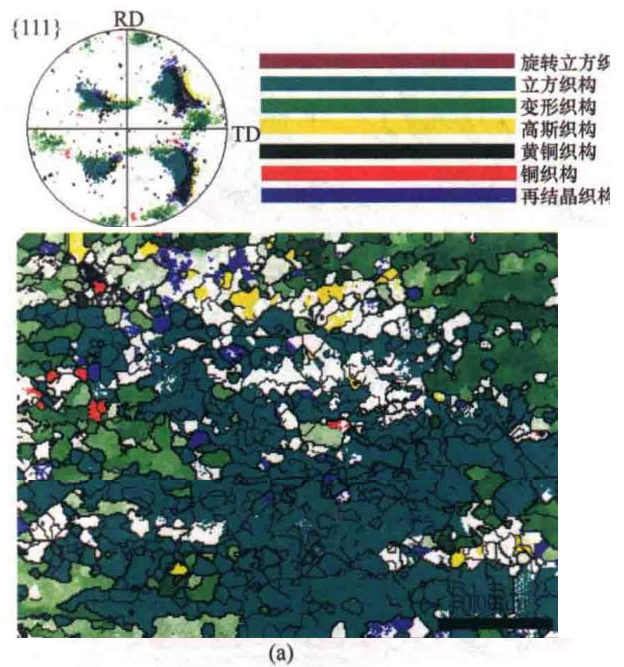

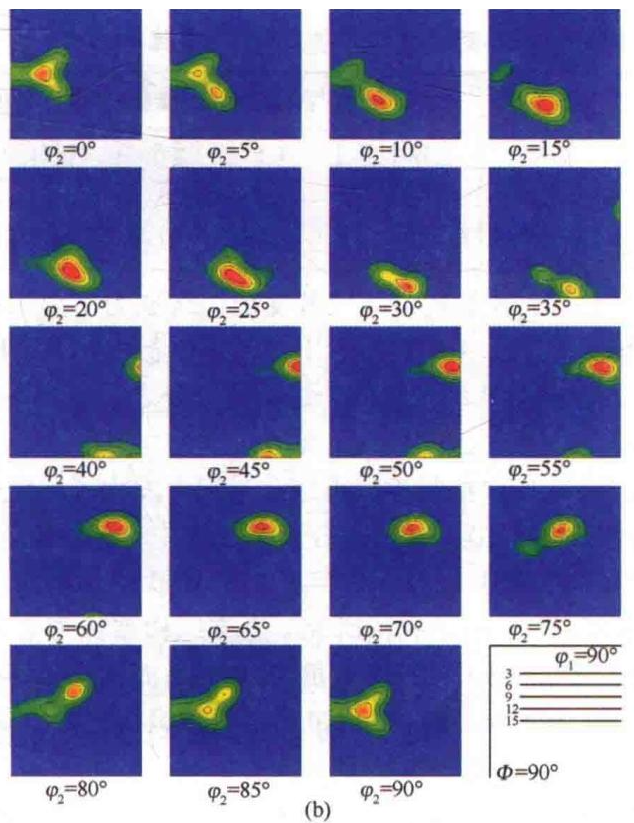

图4 固溶态(状态B)的织构分析 (a)取向成像图与{111}极图; (b)ODF图

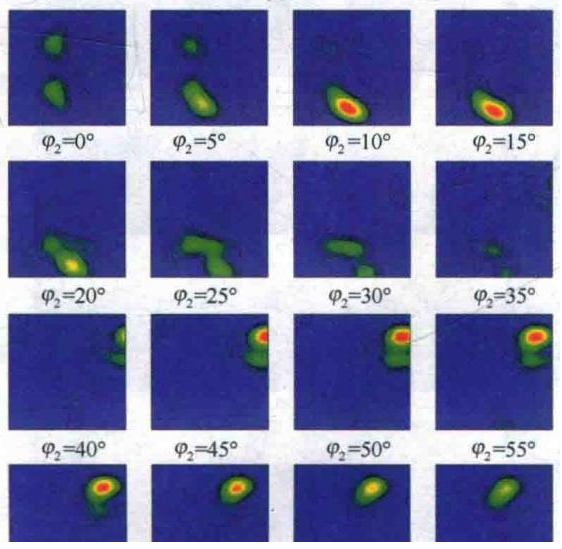

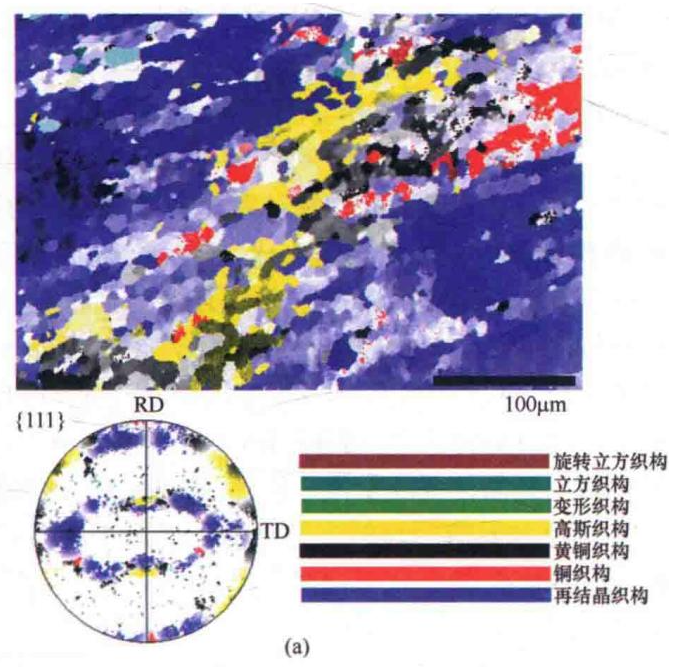

图5 T6峰时效态(状态C)的织构分析 (a)取向成像图与{111}极图; (b)ODF图试样 旋转立方织构 立方织构(Cube) 变形织构(S) 高斯织构 黄铜织构(Bs) 铜织构(Cu) 再结晶织构(R) A (退火) 26 2.3 39.7 1.5 — 23 1.4 B (固溶) — 46.5 32.3 1.7 — — 7.6 C (T6) — 1.0 — 12.2 10.6 7.5 67
一对一为您答疑解惑
