EBSD的“头号公敌”：如何彻底驯服不导电样品的荷电效应？

你是否也经历过这样的绝望？在对陶瓷、氧化物或地质样品进行EBSD分析时，二次电子图像像有了自己的想法一样，不受控制地漂移、扭曲，亮度忽明忽暗。屏幕上本该清晰锐利的菊池花样，变成了一团模糊的信号，标定率低得惨不忍睹。

如果你对这个场景心有戚戚，那么恭喜你，你遇到了EBSD分析中最常见也最棘手的“头号公敌”——荷电效应。

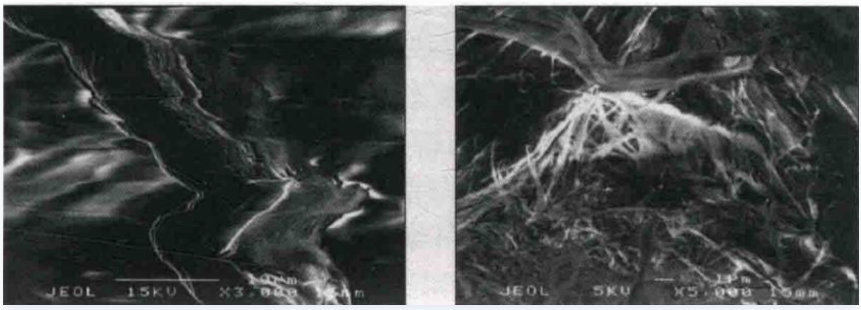

荷电，本质上是入射电子束在绝缘样品表面不断累积，无法有效导出，形成一个局部电场。这个电场会偏转后续的入射电子束，扰乱出射的背散射电子的轨迹，最终导致图像失真和EBSD花样质量的灾难性下降。

很多教科书或设备手册会给你一个标准答案列表：降低束流、提高扫描速度、使用低真空、镀膜……但它们很少告诉你，这些选项并非等价，甚至可能是陷阱。每一种方法都是一种权衡，选错了，可能比什么都不做更糟糕。

今天，我们不谈泛泛的理论，只分享来自精工博研一线实验室的实战策略，帮你真正驯服荷电效应。

策略一：参数优化——“免费”的午餐，但有代价

当荷电问题初露端倪时，最直接的反应就是调整电镜参数。

• • 降低束流或加速电压： 这是最本能的操作。减少注入样品的电荷量，荷电效应自然会减弱。

• • 提高扫描速度： 缩短电子束在单点的停留时间，让电荷来不及在局部大量积累。

听起来很完美？那么，代价是什么呢？

EBSD信号的产生依赖于足够的入射电子与晶体作用。降低束流或电压，意味着你主动放弃了信号强度。这会导致菊池花样信噪比下降，对于本身衍射能力就较弱的材料（如高度变形金属、非晶相、细晶材料），这无异于雪上加霜。同样，过快的扫描速度也会牺牲单点采集到的信号质量。

核心洞见： 参数优化是一种“拆东墙补西墙”的妥协。它适用于荷电效应轻微的场景，但对于强绝缘性样品，这套方法往往会让你陷入“有图无信号”或“有信号图太差”的两难境地。

策略二：低真空模式——改变环境，釜底抽薪

如果你的扫描电镜配备了可变压力（VP）或低真空（LV）模式，这绝对是解决荷电问题的强大武器。其原理是在样品室中充入少量气体（通常是水蒸气或氮气，压力维持在10 ~ 50 Pa），入射电子束会使这些气体分子电离。产生的正离子会飞向样品表面，中和掉积累的负电荷。

相比参数优化，低真空模式的优势是显而易见的：你可以在保持较高束流和信号质量的同时，有效抑制荷电。

但它也并非万能钥匙：

1. 1. 裙边效应（Skirt Effect）： 入射电子束在穿过气体时会发生散射，导致电子束斑尺寸增大，这会直接降低EBSD分析的空间分辨率。对于纳米晶或精细亚结构的分析，这可能是致命的。

2. 2. 信号衰减： 气体分子同样会散射出射的背散射电子，导致到达EBSD探头的信号减弱，花样衬度可能会下降。

核心洞见： 低真空EBSD是解决不导电样品EBSD分析荷电效应的优雅方案，尤其适用于对空间分辨率要求不那么极致的微米级晶粒分析。但操作者需要对压力和束流参数进行精细调校，以在电荷中和与分辨率损失之间找到最佳平衡点。

策略三：导电镀膜——最经典，也最考验“手艺”的终极方案

当以上方法都无法满足要求时，导电镀膜便成了最后的、也是最可靠的防线。其逻辑简单直接：在样品表面覆盖一层极薄的导体，为电荷提供一条逃逸的“高速公路”。

听起来简单，但EBSD的镀膜要求远比常规SEM形貌观察苛刻得多。这层膜必须处在一个“刀锋”般的平衡点上：

• • 太薄（< 2 nm）： 无法形成连续的导电通路，电荷依旧会积累。镀了，但没完全镀。

• • 太厚（> 5-10 nm）： 会严重衰减来自样品内部的背散射电子信号，导致菊池花样模糊不清，信噪比急剧下降。

镀什么？怎么镀？

材料选择：

• • 碳（C）： 这是EBSD镀膜的首选。作为一种低原子序数（Z）元素，碳对电子的散射和吸收效应最弱，能最大程度地保留原始EBSD花样的信号强度。高质量的无定形碳膜是获取最佳数据的保证。

• • 金（Au）、钨（W）等金属： 导电性极佳，但高Z属性会显著削弱信号，甚至可能产生自身的衍射伪影。通常只在特殊情况下，或配合极高加速电压时使用。

厚度控制：
2 ~ 5 nm 是业内公认的黄金窗口。实现如此精确且均匀的镀层，依赖于高性能的镀膜仪（如高真空蒸发碳/溅射仪）和操作者丰富的经验。这绝非普通实验室随便一台老旧镀膜设备能胜任的。

一个鲜为人知的专业技巧

对于多孔陶瓷或存在微裂纹的样品，即便表面镀膜，裂缝和孔洞内部依然是绝缘的。此时，一个高级技巧是：在最终抛光步骤之前，进行一次较厚的金属（如金）镀膜。这样，金属会被填充进孔隙中。随后，通过精细的机械或离子抛光，去除表面的厚金属层，仅在孔隙和裂缝中保留导电介质，最后再进行一层标准的薄碳镀膜。这个过程复杂，但能从根本上解决复杂形貌样品的荷电问题。

结论：从“能做”到“做好”，这正是专业价值所在

总结来看，解决EBSD荷电效应，从来不是一个单一选项，而是一个基于样品特性、分析需求和设备能力的系统化决策过程。

• • 轻微荷电，可尝试参数优化；

• • 追求效率且对分辨率要求不高，低真空模式是利器；

• • 面对强绝缘、高分辨分析需求，精确的导电镀膜是无法绕开的必经之路。

一套真正可靠、能指导研发决策的EBSD数据，其背后是样品制备、设备调试与数据解读三者经验的完美结合。任何一个环节的疏漏，都可能导致结论的偏差。将专业的事交给专业的团队，让您的研发与品控真正做到有的放矢，这正是我们存在的价值。
