镜面之下，暗藏杀机：EBSD制样终极武器——离子束技术深度解析

镜面光亮，金相照片清晰锐利，但EBSD扫描结果却是一片惨不忍睹的低标定率和模糊菊池带。这个场景，你是否似曾相识？

问题出在哪里？答案藏在你看不到的地方：机械抛光在赋予样品镜面光洁度的同时，也在其表层悄悄留下了一层几纳米到几十纳米厚的塑性变形层——行业里称之为“贝比层”（Beilby Layer）。对于极度表面敏感的EBSD技术而言，这层结晶学上的“废墟”是致命的。电子衍射信号在这里变得弥散、微弱，高质量的数据也就无从谈起。

如何清除这层“幽灵”，让完美的晶体结构重见天日？答案是：用原子级的“锤子”进行最后的精雕细琢。这，就是离子束技术在EBSD样品制备中的核心使命。它并非单一的技术，而是一个根据不同需求和材料特性，提供精准打击的“武器库”。

一、氩离子抛光：EBSD样品制备的常规武器与“隐形陷阱”

氩离子抛光（Broad Ion Beam Polishing）是去除机械研磨损伤层、获得高质量EBSD表面的最常用手段。其原理是在高真空下，用低角度、高能量的氩离子束流旋转轰击样品表面，像一层层剥洋葱一样，温和地剥离掉最外层的原子，从而暴露出下方未受损伤的真实晶体结构。

对于钛合金、锆合金这类机械制备极易产生变形层的软金属，其效果立竿见影。

然而，这并非一个“一键启动”的过程。电压、束流、掠射角、抛光时间——这四个参数的排列组合，对于不同材料来说，答案天差地别。这其中充满了“陷阱”：

• • 参数陷阱：过高的电压会把原子“打”得太深，引入新的非晶层和注入损伤；过低的角度则可能加剧择优轰击，让软相“凹”下去，硬相“凸”出来，形成影响分析的表面形貌。

• • 时间陷阱：一个常见的误区是认为离子轰击时间越长越好。事实恰恰相反。由于不同晶粒、不同相的溅射速率存在差异，长时间的“无差别攻击”会导致严重的表面起伏，反而破坏了EBSD分析所需的平整度。

• • 热量陷阱：高能离子束的轰击本质上是一个能量注入过程，不可避免地会产生热量。对于热敏材料或研究再结晶行为的样品，温升可能是灾难性的。因此，“打三分钟，停三分钟”这样的间歇式冷却策略，或是更先进的液氮制冷，就成了保障样品原始状态的必要手段。

金句：一台性能稳定的氩离子抛光仪是基础，但真正赋予其灵魂的，是工程师为您的特定材料量身定制的那套工艺参数。

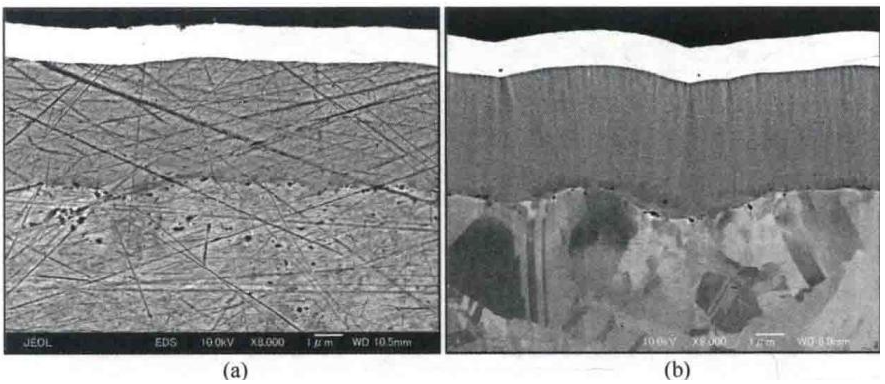

二、截面离子抛光（CP）：当“切面”即是“看面”

想象一下，你要分析一个仅有几微米厚的涂层与基体的界面，或者一条焊缝的热影响区。传统的平面研磨，由于材料硬度差异，极易在界面处产生“台阶”和磨损。而截面离子抛光技术（Cross-section Polishing, CP）则完美规避了这个问题。

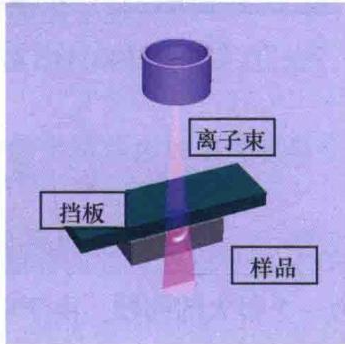

它用一个挡板保护样品主体，只让离子束精准地“切割”出一个完美的截面。这个截面几乎没有机械应力，平整度极高，是研究界面、薄膜、以及软硬复合材料的理想选择。

金句：CP技术的核心，在于用“无接触”的方式，创造一个“零应力”的原始剖面。

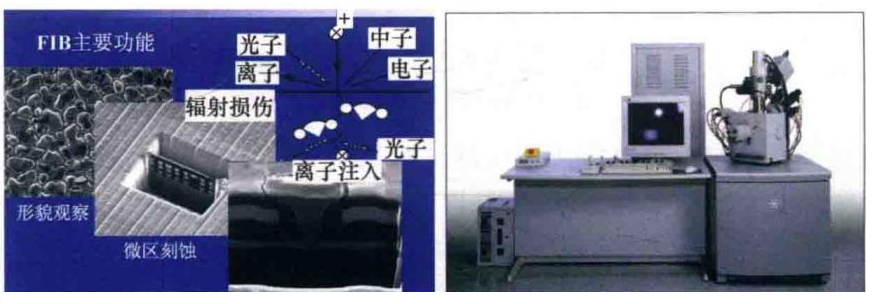

三、聚焦离子束（FIB）：微观世界的“手术刀”与3D探索者

如果说氩离子抛光是大范围的“精装修”，那么聚焦离子束（FIB）就是定点操作的“显微外科手术”。FIB使用聚焦的镓离子束，不仅能成像，更能在微米甚至纳米尺度上对样品进行精确的切割、剥离和加工。

FIB在EBSD样品制备中的应用，是真正的“定点打击”：

• • 位点特异性分析：它可以在SEM中精确定位到你感兴趣的任何一个微米级区域——比如一个裂纹尖端、一个特定的夹杂物或者一个芯片上的晶体管——然后像手术刀一样切开一个完美的观察窗口，直接进行EBSD分析。

• • 3D EBSD：FIB最令人兴奋的应用，是与EBSD联用实现三维表征。通过“切一层（FIB），扫一层（EBSD）”的循环，我们可以像做CT扫描一样，重构出材料内部三维的晶粒形态、取向和分布。这对于理解枝晶生长、裂纹扩展路径等复杂三维问题，是革命性的工具。

当然，这把“手术刀”也有它的代价：分析区域小、制样速度慢、以及潜在的镓离子注入伪影。因此，它更适合于对特定微区进行深度挖掘的“攻坚战”。

从去除贝比层的氩离子抛光，到创造完美截面的CP技术，再到实现定点和三维分析的FIB，离子束技术家族为EBSD分析提供了强大的制样保障。然而，选择哪种武器、如何挥舞这把武器，背后是深厚的材料学知识、昂贵的设备投入和日积月累的工艺经验。

一套真正可靠的EBSD数据，其价值远超测试费用本身，它能避免您在研发中走弯路，精准定位失效的根本原因，为您的产品质量提供坚实的微观证据。将专业的事交给专业的团队，让您的研发与品控真正做到有的放矢，这正是我们存在的价值。
