EBSD制样天坑：电解抛光，从“照方抓药”到“炉火纯青”

你是否也经历过这样的绝望？

严格按照文献或设备商提供的配方，小心翼翼地配制电解液，设定好电压、温度，启动电解抛光。一分钟后，样品闪亮如镜，你满心欢喜地送入扫描电镜。然而，EBSD一开始扫描，屏幕上浮现的却是大面积的黑色“麻点”（零点标定），标定率惨不忍睹，菊池花样模糊不清。

一天的心血付诸东流。问题出在哪？是配方错了，还是设备有问题？

欢迎来到EBSD样品制备中最具“欺骗性”的环节——电解抛光。它看似简单，实则暗藏玄机。今天，作为在精工博研一线处理过数千例复杂样品的应用科学家，我不打算复述教科书上的原理，而是想和你聊聊那些藏在标准流程背后的“坑”与“坎”。

一、电解抛光：远非“溶解凹处”那么简单

我们都知道，电解抛光的目的是利用电化学原理，优先溶解样品表面的微观凸起，从而获得一个无应力、无形变损伤的平整表面。

但这个过程的精髓，并非简单的“溶解”，而是在样品表面形成一层至关重要的“粘性液膜”。这层膜的电阻率远高于电解液主体，它像一层智能的“缓冲垫”，覆盖在样品表面。在微观凸起处，这层膜更薄，电流密度大，溶解速度快；而在微观凹陷处，膜更厚，电流密度小，溶解被抑制。

正是这种动态的、差异化的溶解速率，才最终实现了“削峰填谷”的抛光效果。

所以，电解抛光的成败，本质上是对这层看不见、摸不着的“粘性液膜”的稳定控制。 任何破坏这种稳定性的因素，都会导致灾难性的后果。

二、致命的诱惑：别被理想的“电压-电流”曲线骗了

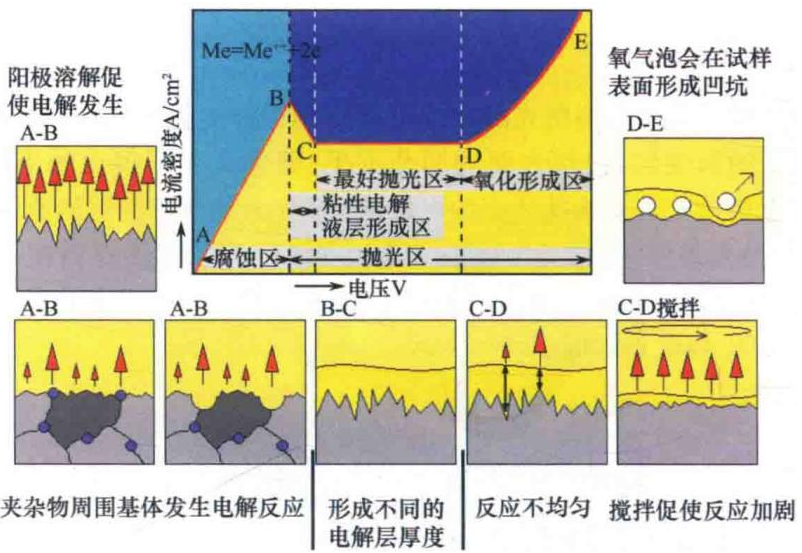

几乎所有教材都会展示一张经典的电压-电流曲线，告诉我们，那个平坦的“平台区”（图2中的C-D段）就是理想的抛光区间。

现实是，你的实验曲线几乎永远不会如此完美。更重要的是，这个平台区是一个极其敏感的“动态平衡”：

• • A-B段（腐蚀区）： 电压太低，粘性液膜无法形成，样品表面被无差别腐蚀，得到的是一张布满腐蚀坑的“麻脸”。EBSD？想都别想。

• • B-C段（过渡区）： 粘性液膜开始形成但不稳定，抛光与腐蚀并存，表面质量极不均匀。

• • C-D段（平台区）： 理想的抛光区。但这个平台的宽度和稳定性，受到温度、搅拌速度、电解液新鲜度、样品本身几何形状的综合影响。很多时候，这个“平台”可能非常狭窄，甚至是一个斜坡。

• • D-E段（击穿区）： 电压过高，粘性液膜被击穿，开始剧烈析出气体。气泡附着在样品表面，导致局部电流中断，形成大量凹坑，表面光泽度急剧下降。

实战中的核心难点在于： 找到这个平台的“甜蜜点”需要反复试错。对于一个新材料，我们往往需要牺牲数个样品，通过系统性的条件摸索，才能锁定一个可重复的工艺窗口。这背后是时间和成本的巨大投入。

三、多相合金：电解抛光的“阿喀琉斯之踵”

这是研发工程师和失效分析人员最常遇到的痛点。原文中提到“单相材料比较适合电解抛光”，这话说得非常客气。现实是，对于多相材料，常规电解抛光往往是一场灾难。

为什么？因为不同物相的电化学电位不同。在同一个电解抛光条件下：

• • 电位较负的相 会被优先、快速地溶解，形成凹坑或沟槽。

• • 电位较正的相 则溶解缓慢，甚至完全不反应，依然保留着机械抛光的划痕。

最终你得到的，是一个具有明显台阶效应的表面。这种高低起伏的形貌，对于需要样品在70°倾斜下进行分析的EBSD来说是致命的，会产生大量的阴影效应，导致电子束无法有效激发菊池带，标定率自然一落千丈。

以常见的Al-Si合金为例，想用一种电解液同时完美抛光富铝的α相和硬脆的硅相，几乎是不可能的。文献中给出的 -20°C 的 5% 高氯酸酒精溶液条件，本身就是一个高风险操作。高氯酸与有机物（酒精）混合，在特定条件下是极易爆炸的危险品，对操作人员和实验室安全构成严重威胁。

那么，代价是什么呢？ 为了一个不确定的结果，冒着安全风险，花费大量时间调试，这在追求效率和精确性的工业研发和失效分析中，往往是得不偿失的。

四、从“能做”到“做好”：那些没人告诉你的细节

1. 1. 前处理的意义远超想象： 很多人轻视机械预磨抛，认为电解抛光可以“抹平一切”。这是大错特错的。电解抛光能去除的损伤层深度有限。如果预磨留下的划痕太深、形变层太厚，电解抛光需要更长的时间，这期间各种不可控因素（如温度上升、电解液老化）就会显现，最终导致失败。高质量的机械精抛（例如用1μm金刚石悬浮液）是获得完美电解抛光表面的前提，而非选项。

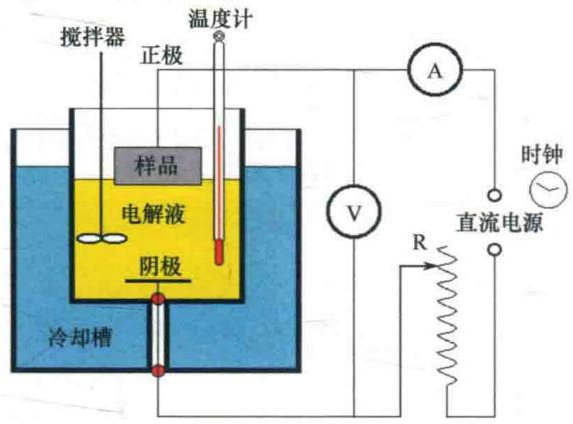

2. 2. “常温”不是“室温”： 镁合金的例子中提到“常温”，这极具误导性。电解过程会产热，即便初始是20°C，一分钟后样品和附近电解液的温度可能已升至40°C以上，这足以让你的工艺参数偏离“甜蜜点”。专业的电解抛光必须配备循环冷却系统，实现真正的恒温控制。

3. 3. 搅拌，但不是瞎搅： 搅拌是为了更新样品表面的电解液，带走热量，维持粘性液膜的稳定。但搅拌过快会破坏粘性膜，过慢则无法有效散热。磁力搅拌子的转速、形状、甚至样品在烧杯中的位置，都是需要精细调控的变量。

结语：专业分工是效率与质量的保障

电解抛光是一项典型的“易学难精”的技术。从网络上找到一个配方，照着操作，或许能得到一个“看起来还行”的表面。但要获得一张足以支撑关键研发决策或作为法庭证据的、高标定率、零伪相、应力状态真实的EBSD图谱，其背后是对材料学、电化学和实践经验的深度整合。

这恰恰是专业第三方检测实验室的核心价值所在。我们不仅拥有能够应对各种复杂材料的成熟工艺库，更重要的是，我们理解每一步操作背后的物理化学原理，能够在遇到问题时，快速诊断并找到解决方案。

将专业的事交给专业的团队，让您的研发与品控真正做到有的放矢，这正是我们存在的价值。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，提供专业的金属材料EBSD制样分析服务，为您的材料研发与质量控制保驾护航。欢迎垂询，电话19939716636
