从“满屏麻点”到“顶级图谱”：首席科学家揭秘EBSD数据采集的核心艺术

你是否也经历过这样的绝望？在样品制备上投入了数天心血，小心翼翼地操作着百万级的扫描电镜，满怀期待地开始EBSD扫描，几个小时后，得到的却是一张布满黑色“麻点”（未标定点）和“椒盐噪声”（误标定点）的图谱。

设备没问题，样品也花了大力气制备，为什么结果还是一塌糊涂？

EBSD从来不是一个“即插即用”的技术。 从电子束打在样品上，到最终呈现出一张色彩斑斓的取向图，中间隔着一道由无数参数构成的复杂迷宫。任何一个参数的错误设置，都可能导致全盘皆输。

今天，我将带你走出这个迷宫，跳出教科书式的条条框框，从解决实际问题的角度，深度剖析EBSD花样采集与标定的核心逻辑。这不仅是操作指南，更是一套帮你建立正确“EBSD思维”的战略地图。

一、破除“唯硬件论”：理解你的“武器”极限与配合

我们总倾向于迷信硬件的强大，但事实是，再顶级的EBSD探头，也需要正确的“战术”配合。我们先快速过一遍核心硬件，但重点是理解它们如何影响你的决策。

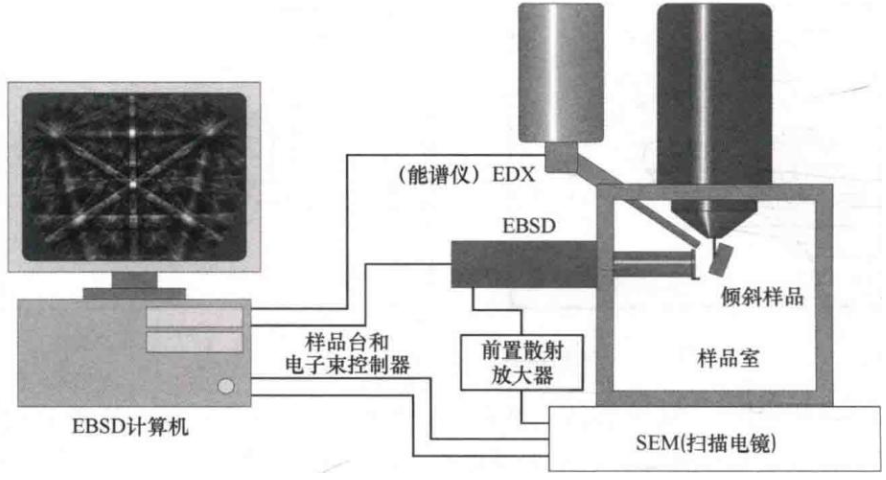

EBSD系统，简单说就是一套安装在扫描电镜（SEM）上的“微观组织摄像与分析”模块。它主要由探头和软件构成。

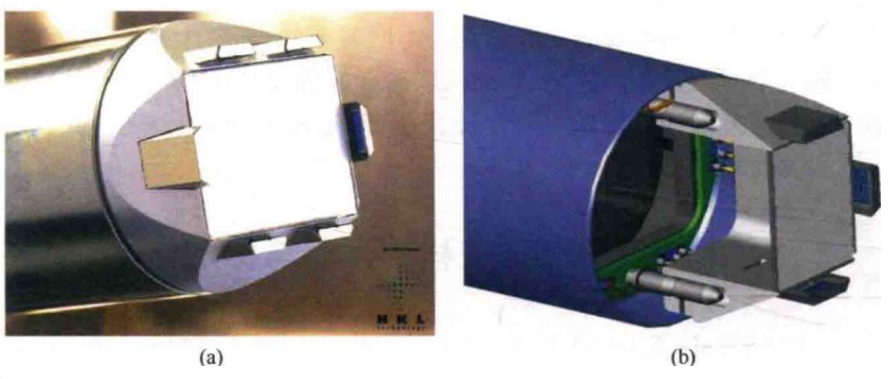

1. EBSD探头：系统的眼睛

探头的核心是荧光屏和CCD/CMOS相机。背散射电子在荧光屏上形成菊池花样（EBSP），相机负责捕捉这个花样。

• • 荧光屏：它极其娇贵，任何触摸、刮擦都会造成永久性损伤，直接降低标定率。即使有防撞设计，操作时也必须万分小心。对于原位加热实验，热辐射是荧光屏的“天敌”，会造成损伤并引入噪声，这时就需要带特殊涂层的耐高温荧光屏。

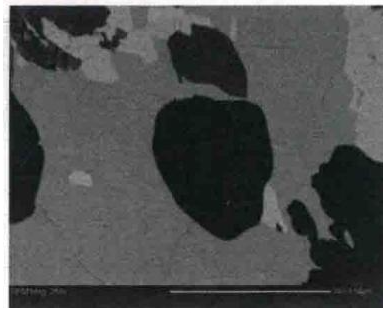

• • 前置背散射探头 (FSD)：现代探头前端通常集成了多个FSD探头。这是一个极其实用的“导航仪”。在70°大倾角下，不同位置的FSD能分别提供取向衬度（看晶粒形貌）和成分衬度（看相分布）的图像，让你在正式扫描前，就能对分析区域的微观世界有一个快速、直观的判断。

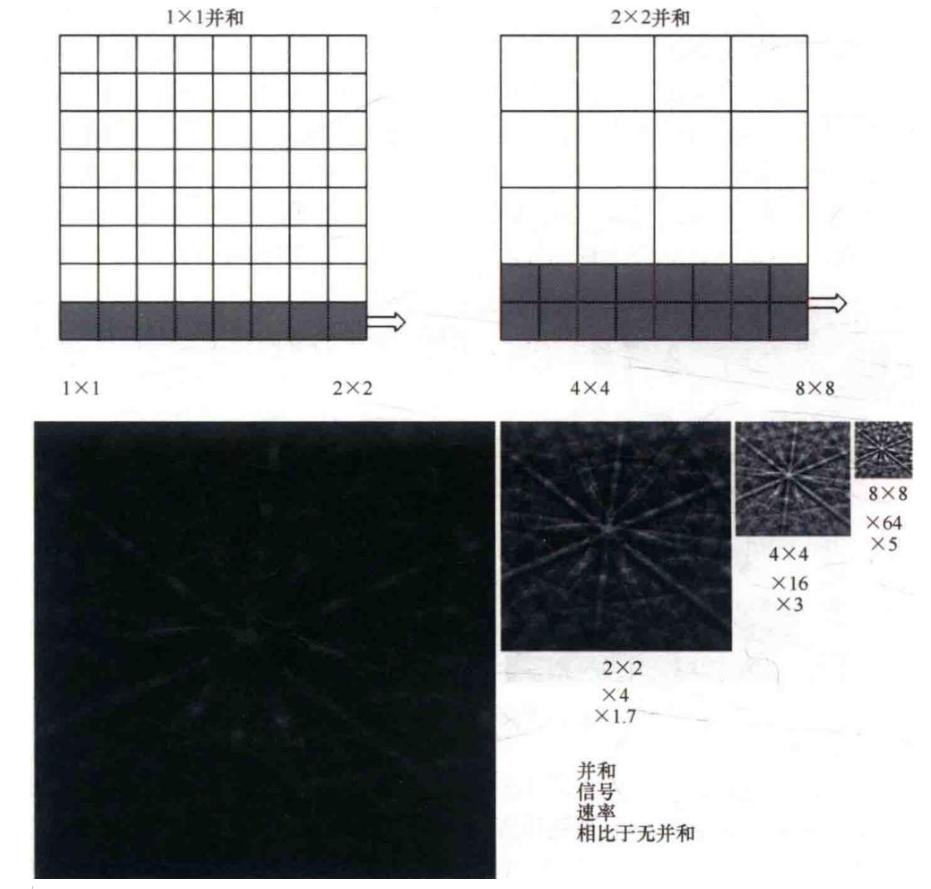

• • CCD/CMOS芯片：这是速度和灵敏度的核心。其中一个关键技术叫像素合并（Binning）。比如4x4 Binning，就是把16个物理像素合并成1个逻辑像素来读取信号。这会极大提升速度和灵敏度，但代价是牺牲了花样的原始分辨率。如何选择Binning模式？这是后面我们要讨论的核心策略之一。

2. 标定原理：从花样到取向的“翻译”过程

相机拍到菊池花样后，软件如何读懂它？核心是两步：

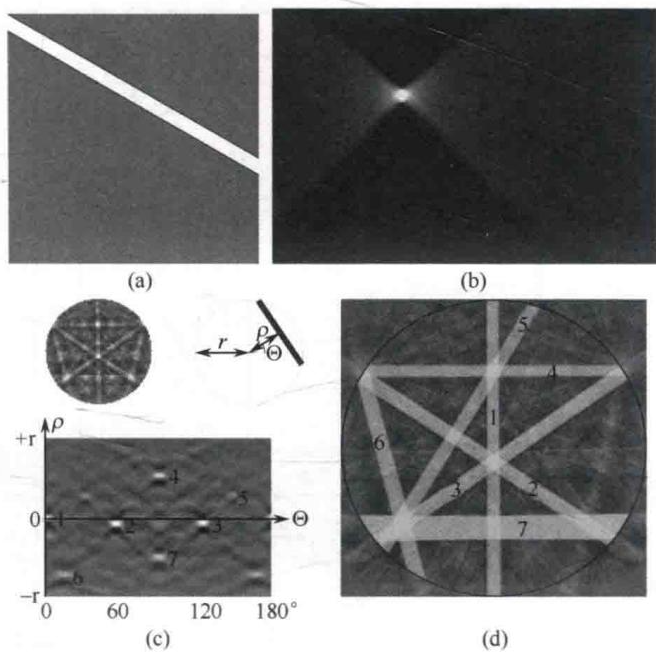

• • Hough变换：这是一种数学魔法，能把花样中一条条的“菊池带”精准地识别成一个个亮点。计算机识别点，远比识别线来得快和准。Hough变换的分辨率，直接影响标定精度和速度，这是另一对需要权衡的矛盾。

• • 指标化与匹配：软件将识别出的菊池带之间的夹角、宽度等信息，与你输入的晶体结构数据库进行比对。通过复杂的算法（如Multi-Band或Voting方案），找到最匹配的解，从而确定该点的晶体取向。这个匹配的吻合度，通常用MAD (Mean Angular Deviation) 值来评价，MAD值越小，说明模拟花样和实际花样的匹配度越高，结果越可信。

理解了基本原理，我们就能进入真正的核心——如何避免“垃圾进，垃圾出”。

二、EBSD数据采集的战略抉择：一场四维权衡游戏

获取高质量EBSD数据的本质，是在速度、空间分辨率、角分辨率、标定准确率这四个维度之间进行一场动态的权衡博弈。你不可能同时拥有全部，你的任务是根据你的分析目的，做出最明智的取舍。

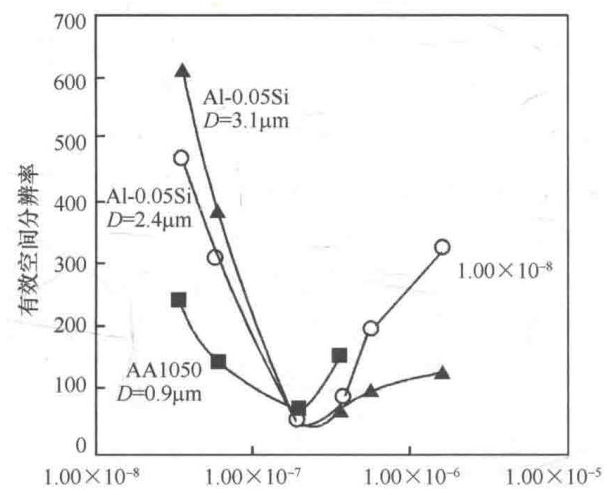

抉择一：空间分辨率 vs. 信号强度 (工作距离WD & 束流)

你的目标是什么？ 是要看清纳米晶粒，还是要快速扫一个大面积获取统计信息？

• • 追求极致空间分辨率 (如分析纳米晶、薄膜、半导体铜互连)

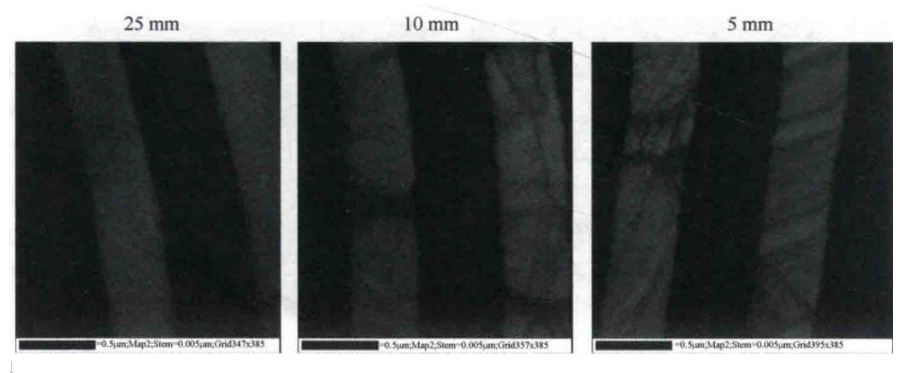

• • 策略： 减小工作距离 (WD)。WD越小，电子束斑越小，空间分辨率越高。从图6可以看到，WD从25mm降到5mm，半导体铜连线内部的亚晶结构清晰可见。

• • 代价： 信号强度下降，需要更长的采集时间。同时，对样品平整度和电镜稳定性要求极高。

• • 我们的经验： 在场发射扫描电镜上，配合低加速电压（如5-10kV）和短WD，我们精工博研实验室可以实现优于10nm的空间分辨率，这对揭示纳米材料的构效关系至关重要。

• • 追求高效率与强信号 (如大面积织构统计、常规晶粒度分析)

• • 策略： 增大束流。束流是信号强度的“发动机”。更大的束流意味着更强的衍射信号，相机可以更快地捕捉到清晰花样。在10nA左右的束流下，现代高速探头可以轻松达到每秒数百甚至上千点的速度。

• • 代价： 束斑变大，空间分辨率降低。对于热敏感材料，高束流还可能造成样品损伤或污染。

• • 金句： 空间分辨率的瓶颈往往不在于EBSD探头，而在于你如何驾驭SEM的电子光学系统。

抉择二：角分辨率 vs. 标定准确率 (探头距离DD & 加速电压)

你的目标是什么？ 是要精确测量晶格应变（需要高角分辨率），还是区分结构相似的物相（需要高标定准确率）？

• • 追求高角分辨率 (如应变分析、小角度晶界表征)

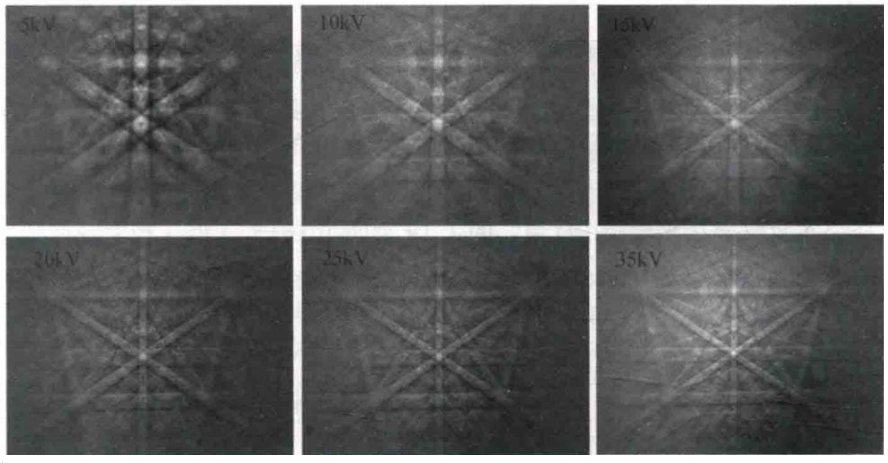

• • 策略： 增大探头与样品距离(DD)，或适当降低加速电压。DD越大，或电压越低，菊池带在荧光屏上会变得更宽，软件能更精确地定位其中心，从而获得更高的角分辨率（可优于0.1°）。

• • 代价： DD增大，信号接收立体角减小，信号变弱；电压降低，背散射系数下降，信号也变弱。两者都会牺牲采集速度。同时，DD增大会减小花样采集的立体角范围，可能因丢失高指数晶带信息而影响复杂相的标定。

• • 追求高标定准确率 (如多相材料、伪对称性问题)

• • 策略： 减小DD，使用较高的加速电压 (通常15-20kV)。小DD能采集到更大角度范围的花样，包含更多高指数的菊池带，为软件提供更丰富的标定信息，这对于解决立方与四方、六方晶系中的“伪对称”问题至关重要。

• • 代价： 角分辨率降低，不适合做精细的应变分析。高电压也会降低对最表层信息的敏感度。

• • 金句： 角分辨率和标定准确率是一对天生的矛盾体，你的分析目标决定了向哪一端倾斜。

抉择三：速度 vs. 精度 (Binning & 曝光时间)

这是最直接的权衡。

• • 追求速度： 高Binning模式 (8x8) + 短曝光时间。适用于大面积快速预览和织构分析。

• • 追求精度： 低Binning模式 (2x2或1x1) + 足够长的曝光时间。适用于相鉴定、界面分析和高分辨成像。

一个常见的误区： 过度依赖软件的“多帧平均”功能来提升花样质量。这会成倍增加采集时间。一个经验丰富的操作者，懂得如何通过优化光路和信号来获得“单帧即最优”的花样，而不是简单地靠时间去堆砌。

抉择四：大面积统计 vs. 局部精度 (放大倍率 & 校准)

你的目标是什么？ 是要获得几平方毫米的宏观织构，还是要精确分析一个焊缝的微区？

• • 低倍大面积扫描 (如<200x)

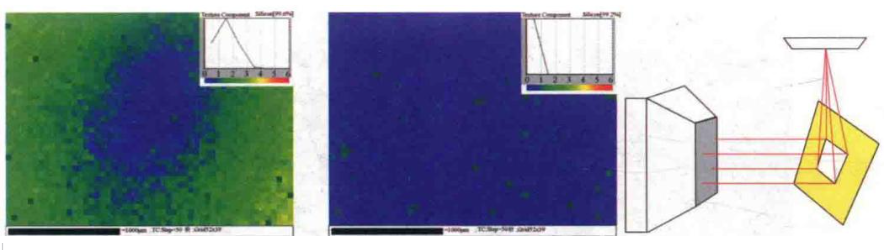

• • 挑战： 会引入显著的几何畸变。由于电子束偏转角度过大，扫描区域边缘的取向会产生人为的偏差，在单晶样品上会看到虚假的“取向梯度”。

• • 解决方案： 必须使用支持动态投影参数调整 (DAPP) 功能的现代EBSD系统。该功能可以实时补偿这种几何畸变。如果没有这个功能，低倍扫描的数据可靠性将大打折扣。

• • 系统校准：所有精度的基石

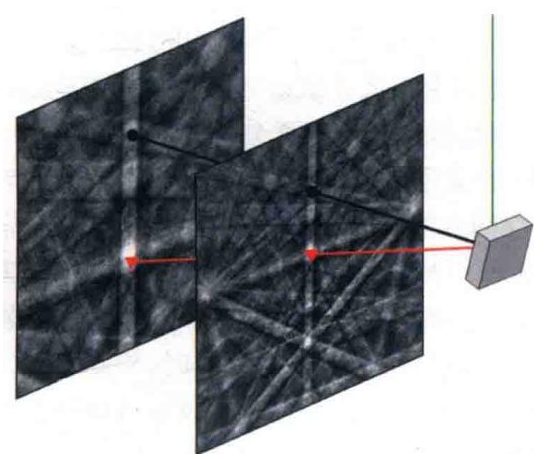

• • 为什么重要？ 每次更换样品、调整WD，都会改变样品-探头-电子束的几何关系。花样中心(PC) 和 样品到探头距离(DD) 这两个核心校准参数会发生漂移。不重新校准，就等于用一把刻度错误的尺子去测量，结果必然是错的。

• • 如何做？ 在感兴趣的区域中心，利用已知物相（通常是基体相）进行精细校准，目标是使MAD值尽可能小（通常<0.5°）。这是一个需要耐心的精调过程。

• • 金句： 任何一次扫描前忽略校准，都是对后续所有数据分析工作的背叛。

三、从实践到卓越：精工博研的建议

总结一下，获得一张完美的EBSD图谱，你需要像一位指挥家，协同调动起所有参数：

1. 1. 明确目标，做出取舍： 你的首要任务是高空间分辨率、高角分辨率、高速度，还是高准确率？这决定了你的核心参数策略。

2. 2. 安全第一，谨慎操作： 样品尺寸要合理，固定要牢固。在样品台移动和探头伸缩时，善用样品室摄像头，避免代价高昂的碰撞。

3. 3. 平衡标定率与正确率： 盲目追求100%的标定率，可能会引入大量误标定点。一个95%标定率且MAD值很低的数据，远比一个99%标定率但充满“伪晶粒”的数据更有价值。

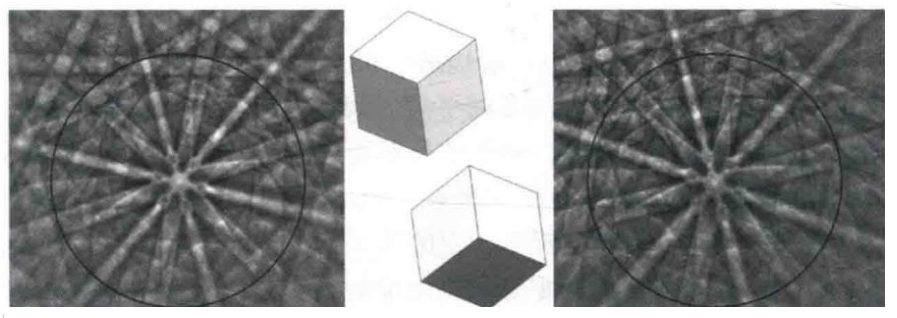

4. 4. 警惕伪对称性： 对于某些晶体结构（如BCC铁的<111>方向），存在固有的伪对称性，容易导致180°的取向误判。这需要通过增加菊池带识别数量、优化校准，甚至在后期数据处理中进行修正。

最终你会发现，参数的组合不是简单的加法，而是乘法效应。一个环节的失误，足以让所有努力归零。一张高质量EBSD图谱的背后，是样品制备、设备调试与数据解读三者经验的完美结合。
