别只盯着晶粒大小了！EBSD告诉你：材料的“命门”藏在晶界里

作为材料工程师或科研人员，我们对“细晶强化”这个概念早已烂熟于心。似乎只要把晶粒做细，材料的强度、韧性就能得到提升。但现实果真如此吗？

为什么同样是细晶组织，你的304不锈钢在腐蚀环境下不堪一击，而别人的却安然无恙？
为什么你的高温合金在蠕变测试中，裂纹总是沿着晶界悄然萌生，最终导致灾难性断裂？

答案，往往隐藏在一个被我们习惯性忽略的维度：晶界特征。

我们太习惯于将晶界简单地看作晶粒与晶粒之间的“分界线”，用EBSD扫张图，把取向差小于15°的标为“小角度晶界”，大于15°的标为“大角度晶界”，然后就结束了。这种“一刀切”的分析，就像医生只看病人是“男”是“女”，却完全忽略了其高矮胖瘦、健康与否。

今天，作为在EBSD应用一线摸爬滚打了十余年的老兵，我想带你深入晶界的微观世界，看看EBSD如何揭示那些决定材料性能的“隐藏密码”。

一、从“分界线”到“能量场”：重新认识晶界

让我们先从一个基础模型开始。晶界，本质上是两个取向不同的晶体相遇时，原子排列发生紊乱的过渡区域，宽度仅有几个原子层厚。

正是这种“紊乱”，使得晶界区域存储了比完整晶格更高的能量，即“晶界能”。晶界能越高，该区域就越不稳定，越容易成为裂纹的策源地、腐蚀的突破口、原子扩散的快速通道。

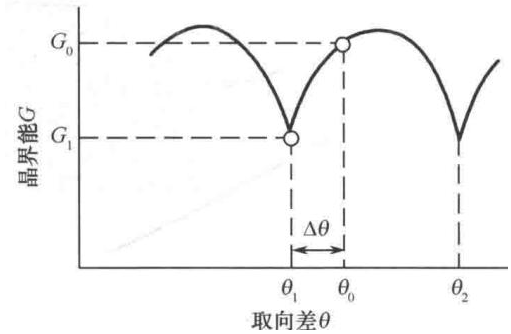

如下图所示，晶界能并非随着取向差角度的增大而单调变化。在某些特定的取向差下，晶界能会骤然降低，形成一个个“能量低谷”。

这些处于“能量低谷”的晶界，我们称之为特殊晶界。而那些能量较高的，则被称为一般晶界或随机大角度晶界。

金句提炼：晶界，远不止是晶粒的终点，更是材料性能的起点。它的能量状态，决定了材料的“阿喀琉斯之踵”在哪里。

二、小角度 vs. 大角度：不只是15°的区别

在EBSD分析中，最基础的分类就是小角度晶界（Low-Angle Grain Boundaries, LAGBs）和大角度晶界（High-Angle Grain Boundaries, HAGBs）。通常以15°为界。

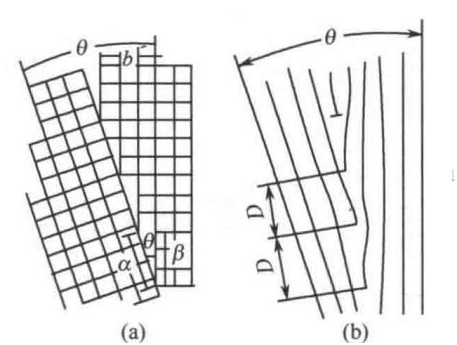

• • 小角度晶界 (θ < 15°)：它们通常被看作是位错墙或位错胞的体现，代表了晶粒内部的塑性变形累积。在EBSD图中，它们勾勒出所谓的“亚晶”结构。分析LAGBs的密度和分布，可以极好地评价材料的加工硬化程度和回复再结晶状态。

• • 大角度晶界 (θ > 15°)：这些是真正意义上的“晶粒”分割线。但正如我们前面所说，HAGBs内部还大有文章。将它们混为一谈，会让你错失最重要的信息。

那么，问题来了：如何从一大堆HAGBs中，把那些性能优异的“特殊晶界”揪出来？这就需要引入一个更强大的工具——重合位置点阵（Coincident Site Lattice, CSL）模型。

三、CSL特殊晶界：材料性能的“稳定器”

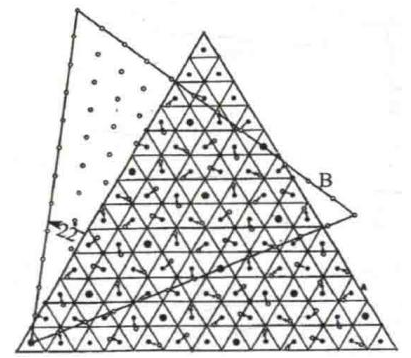

想象一下，将两个晶体的点阵部分重合，如果能找到一种特定的旋转关系，使得两个点阵上有相当一部分节点能够完全重合，形成一个规则的“超晶格”，那么这两个晶体之间的界面就是一种高度匹配、能量极低的特殊晶界。

我们用符号Σ（Sigma）来描述这种重合程度，Σ值是重合点阵晶胞体积与晶体点阵晶胞体积的比值。Σ值越小，代表两个晶粒的匹配度越高，晶界能越低，晶界结构越特殊，性能也越优异。

最典型的例子就是面心立方（FCC）金属（如奥氏体不锈钢、镍基合金、铜）中的Σ3晶界，它对应于60°<111>的取向关系，也就是我们熟知的“退火孪晶界”。Σ3晶界具有极低的界面能和高度的原子排列规整性，因此表现出优异的抗晶间腐蚀和抗断裂能力。

通过EBSD分析，我们可以精确地计算出样品中各类CSL特殊晶界的比例和分布，这就是所谓的**晶界特征分布（Grain Boundary Character Distribution, GBCD）**分析。

从‘看晶粒大小’到‘读懂晶界性格’，这才是EBSD晶界分析的真正价值跃迁。

四、晶界工程：从理论到实践的桥梁

通过热处理或热机械处理工艺，有意识地提高材料中Σ3、Σ5、Σ7等低Σ值CSL晶界的比例，抑制高能量随机大角度晶界的形成，这一过程被称为**“晶界工程（Grain Boundary Engineering）”**。

这在实际应用中意味着什么？

• • 对于核电用不锈钢：提高Σ3晶界的比例，可以显著提升其抗应力腐蚀开裂的能力。

• • 对于航空发动机用高温合金：优化GBCD，可以有效抑制蠕变过程中晶界滑移和空洞的形成，延长部件寿命。

• • 对于高纯铜导线：一个由特殊晶界主导的晶界网络，可以降低电子散射，从而降低电阻率。

一份没有经过严谨GBCD表征的失效分析报告，往往只完成了事故的“尸检”，却错过了锁定“真凶”的关键线索。而一份优秀的材料研发报告，则能通过GBCD数据，精准指导工艺优化，让材料性能的提升不再是“玄学”。

然而，要获得一份可靠的特殊晶界CSL分析报告，绝非易事。它不仅要求EBSD数据具有极高的标定率和角度精度，更关键的是，分析者需要根据材料体系和研究目的，设定合理的CSL判定准则（如布兰登判据的容差Δθ），并能从复杂的晶界网络中解读出与宏观性能关联的关键信息。

这背后，是样品制备、设备调试与数据解读三者经验的完美结合。将专业的事交给专业的团队，让您的研发与品控真正做到有的放矢，这正是我们存在的价值。
