EBSD相鉴定避坑指南：从点群到空间群，看穿伪相对称的迷雾

在日常工作中，我见过太多令人惋惜的案例：研发工程师投入数周时间，获得了一张看起来色彩斑斓、边界清晰的EBSD相图，然而数据背后却隐藏着致命的错误——软件把两种性能天差地别的物相混为一谈。

这听起来很耳熟，对吗？你的样品里可能同时存在无序的γ相（FCC）和有序的γ'相（L1₂），或者α-Ti（HCP）和有序的α₂-Ti₃Al相。它们在晶体结构上高度相似，EBSD软件极易“张冠李戴”。这种现象，我们称之为伪相对称（Pseudo-symmetry）。

今天，我不打算复述教科书。我想带你深入EBSD标定的“后台”，从晶体对称性的根源出发，彻底搞懂为什么EBSD会“看走眼”，以及我们如何利用点群和空间群的知识，驯服这头性能分析的“拦路虎”。

为什么你的EBSD会“说谎”？被简化的对称性信息

我们首先要直面一个EBSD技术的基本事实：电子背散射衍射花样（EBSP）本身存在中心对称性。这是由傅里德尔定律（Friedel's Law）决定的，简单来说，衍射花样无法区分晶体中的 (hkl) 和 (-h-k-l) 方向。

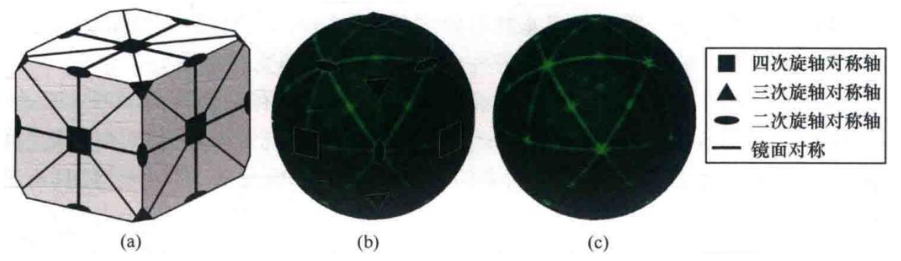

这个特性导致了一个关键的简化：晶体学中原本有32种精确的点群（Point Group），在EBSD的世界里被“压缩”成了11种劳埃群（Laue Group）。

你可以把劳埃群理解为EBSD探测器“眼中的”晶体对称性。它捕捉了宏观的对称特征，但代价是什么呢？

代价就是细节的丢失。

许多性能迥异的物相，恰好就属于同一个劳埃群。比如，在航空发动机用的镍基高温合金中：

• • 基体相γ (Gamma): 无序面心立方（FCC），空间群Fm-3m，劳埃群m-3m。

• • 强化相γ' (Gamma Prime): 有序L1₂结构，空间群Pm-3m，劳埃群也是m-3m。

看到了吗？在EBSD的“第一印象”里，这两种物相的对称性完全一样！如果你的分析软件仅仅依赖这种宏观对称性，它就无法区分这两种对材料性能起着决定性作用的相。这就是导致“完美”相图下隐藏着错误结论的根源。

金句：EBSD看到的，是晶体对称性的“影子”（劳埃群），而非其“真身”（空间群）。

深入虎穴：用空间群揪出伪装者

要实现精准的EBSD相鉴定，我们必须从被简化的劳埃群，深入到晶体结构真正的“身份证”——空间群（Space Group）。

空间群不仅包含了点群的所有对称操作（旋转、镜像等），还包含了原子在晶胞内部的平移、滑移等微观对称信息。它描述了原子在三维空间中的确切排列方式。全球公认的230个空间群，为每一种晶体结构提供了独一无二的编码。

回到刚才γ和γ'相的例子：

• • γ相 (Fm-3m): 其晶格节点上，Ni和Al原子是随机、无序占据的。

• • γ'相 (Pm-3m): Ni和Al原子在晶胞中占据着特定的、有序的Wyckoff位置。Ni原子位于面心，Al原子位于顶角。

这种原子排布的“有序”与“无序”之差，才是区分它们的本质。在EBSP花样上，这种有序结构会产生一些额外的、强度非常微弱的衍射带，即超晶格衍射带（Superlattice bands）。

区分伪相对称，本质上是一场信噪比的战争。 我们的任务，就是通过一切手段，让这些微弱的超晶格衍射带在EBSP花样中清晰地呈现出来，并让软件能够识别它们。

实战策略：如何打赢这场信噪比战争？

理论的深度最终要服务于实践的精准。要让EBSD软件准确区分这些“孪生兄弟”，绝不是简单地在软件里勾选一个空间群就万事大吉。这需要一个系统的、贯穿始终的解决方案：

1. 晶体学数据库的精准选择与构建

商业EBSD软件自带的数据库并非万能。在面对新材料或复杂相变时，我们必须回到第一性原理：

• • 查阅文献与数据库： 利用ICSD、Pearson's Handbook等专业晶体学数据库，确认待分析相的精确空间群、晶格常数和原子占位信息。

• • 自定义物相文件： 仅仅知道空间群是不够的。你必须在EBSD软件中手动创建一个包含正确原子占位（Wyckoff positions）的物相文件。只有这样，软件的模拟引擎才能计算出包含那些关键的超晶格衍射带的理论菊池图。

2. 样品制备：追求极致的表面质量

这是最容易被忽视，也最致命的一环。那些微弱的超晶格衍射带，对样品表面的应力层和污染极为敏感。

• • 机械抛光的“原罪”： 常规的机械抛光，即便看起来再光亮如镜，其表面下也存在几十纳米厚的“贝比层”（Beilby layer），这是一个非晶或高度畸变的区域。这层应力足以将微弱的信号彻底掩盖。

• • 氩离子抛光的必要性： 对于需要进行EBSD伪相对称相鉴定的样品，我们坚持采用精细的氩离子抛光进行最终处理。通过低角度、低能量的离子束轻柔地剥离表面原子，最大限度地去除制备应力，让最真实的晶体结构暴露无遗。这不仅是“锦上添花”，而是“没有它就不行”的关键一步。

3. EBSD采集参数的极限优化

有了完美的样品，还需要匹配的采集策略来捕捉微弱信号。

• • 高动态范围（HDR）： 开启HDR模式，确保探测器既能捕捉到强衍射带的清晰轮廓，又不会因为过曝而丢失弱衍射带的细节。

• • 相机增益与曝光时间： 适当增加曝光时间或相机增益，提升信号的累积强度，让微弱的超晶格衍射带从背景噪声中“浮”现出来。

• • 精细的Hough变换设置： 在标定环节，需要调整Hough变换的参数，提高软件对这些微弱、纤细谱带的识别灵敏度。

因此，一套真正可靠的、能够区分伪相对称相的EBSD数据，背后是晶体学知识、样品制备工艺与设备参数优化三者经验的完美结合。任何一个环节的短板，都可能导致功亏一篑。

将专业的事交给专业的团队，让您的研发与品控真正做到有的放矢，这正是我们存在的价值。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，提供专业的EBSD伪相对称相鉴定服务，为您的材料研发与质量控制保驾护航。欢迎垂询，电话19939716636

附：实用的11种劳埃群及其潜在风险

为了方便您在日常工作中快速判断，我们整理了11种劳埃群，并特别标注了它们在实际分析中常见的混淆风险。

表1：11种劳埃群及其在EBSD分析中的应用

一张可靠的EBSD相图，其价值不在于色彩斑斓，而在于其背后每一个像素点都经得起晶体学的推敲。希望这篇分享能帮助您在未来的工作中，看穿伪相对称的迷雾，获得真正有价值的数据。
