超越“看脸”时代：您的EBSD分析是否还停留在2D快照？

作为一名材料工程师或科研人员，您一定对EBSD（电子背散射衍射）给出的那张色彩斑斓的取向图（IPF Map）再熟悉不过了。它清晰地勾勒出晶粒的轮廓、尺寸和取向，是您分析材料织构、晶界特征和相分布的得力助手。

但请扪心自问：当您面对一个复杂的失效案例，或是在研发一种性能突破的新材料时，一张平面的、静态的EBSD图谱，真的足够吗？

我们看到的，往往只是一个精致的“截面事实”，而非完整的“三维真相”。这就像试图通过一张嫌疑人的证件照来还原整个犯罪现场，关键的线索很可能隐藏在视野之外的深度，或是在事件发生的过程中。

材料科学的需求正在倒逼EBD技术进化。今天，作为您身边的EBSD应用专家，精工博研将带您穿透2D图像的局限，探寻那些真正能解决棘手问题的EBSD前沿技术。

一、从“照片”到“CT扫描”：3D EBSD如何揭示微观组织全貌

传统的2D EBSD分析，本质上是一种破坏性的截面观察。我们精心制备一个表面，进行测试，然后根据这个二维信息去推测三维的材料行为。这种推测在很多情况下是不可靠的。

您的痛点可能在于：

• • 裂纹萌生与扩展： 一条裂纹在2D图上看起来是穿晶的，但在三维空间里，它是否绕过了某个特定取向的晶粒簇？它的真实扩展路径究竟有多曲折？

• • 腐蚀与损伤： 沿晶腐蚀的深度和连通性如何？一个微小的孔洞下方，是否存在一个巨大的、相互连通的孔隙网络？

• • 晶粒连通性： 在一些特殊性能材料中，特定取向的晶粒是否形成了三维贯通的网络，从而主导了材料的宏观性能（如磁性、导电性）？

解决方案：3D EBSD分析技术

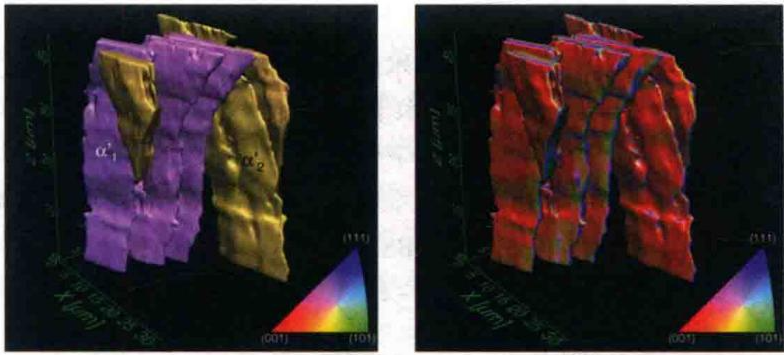

3D EBSD，通常与双束扫描电镜（FIB-SEM）联用，采用一种“切片-观察”（Slice and View）的自动化流程。FIB的离子束像一把纳米手术刀，对样品进行精确的逐层剥离；每剥离一层，SEM的电子束就对新暴露的表面进行一次快速的EBSD扫描。最后，通过专业的软件将成百上千张连续的2D EBSD图谱重构起来，一个高分辨率的三维微观组织模型便呈现在眼前。

这背后意味着什么？

这意味着您能以前所未有的视角，定量分析晶粒的真实体积、球形度、连通性，并追踪任何内部特征（如裂纹、析出相、孔隙）的三维空间分布。这不再是猜测，而是眼见为实的证据。

当然，实现这一切的门槛极高。它要求FIB-SEM系统具备超长时间的运行稳定性，以及对切片厚度、束流参数、图像漂移校正等一系列变量的精妙控制。这不仅是设备的竞赛，更是经验的沉淀。

3D EBSD将微观组织的‘体视学’分析提升到了前所未有的高度，让‘看脸’的时代进入了‘全身CT’的纪元。

二、从“遗照”到“纪录片”：原位EBSD如何捕捉材料的动态演化

常规的EBSD分析，是在“事后”进行的。材料经过了拉伸、断裂、加热或腐蚀，我们再取样分析，看到的只是一个终局状态的“遗照”。至于材料是如何一步步演化到这个状态的——晶粒如何转动？裂纹如何选择路径？新相如何形核长大？我们一无所知。

您的痛点可能在于：

• • 验证仿真模型： 您建立的晶体塑性有限元模型，其预测的晶粒转动和应力分布规律，是否与真实情况相符？

• • 理解相变机理： 马氏体相变时，新的取向关系是如何建立的？再结晶过程中，是哪些晶粒优先形核，并以何种方式吞噬周围的变形组织？

• • 损伤演化过程： 在疲劳或蠕变过程中，微裂纹是在哪个晶界或滑移带上萌生的？它的早期扩展行为是怎样的？

解决方案：原位EBSD分析技术

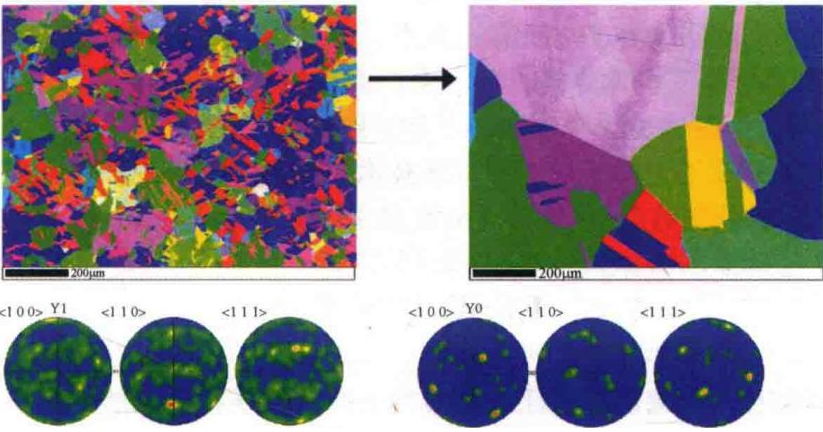

通过在SEM样品仓内集成微型拉伸台、加热台或冷却台，我们可以在施加力、热等外部载荷的同时，对同一区域进行连续或间断的EBSD扫描。这就好比架设了一台显微摄像机，实时记录下材料微观组织演化的“纪录片”。

这能带来什么？

原位EBSD能够提供无可辩驳的动态证据。您可以直接观察到位错运动导致的晶格曲率变化（GNDs演化）、孪晶的产生与消失、相变的完整过程，从而深刻理解材料的性能演化机理。这些信息对于优化加工工艺、建立更精准的材料本构模型、预测材料服役寿命具有不可估量的价值。

原位EBSD，就是将静态的‘遗照’变成了动态的‘纪录片’，让材料的行为规律在您眼前实时上演。**

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，提供专业的3D及原位EBSD测试服务，为您的材料研发与质量控制保驾护航。欢迎垂询，电话19939716636

三、从“视力模糊”到“高清放大”：纳米尺度EBSD如何突破分辨率极限

传统EBSD的空间分辨率极限通常在几十纳米左右。当您面对纳米晶、超细晶材料，或是晶粒内部高度变形的区域（如剪切带、裂纹尖端），传统EBSD就会“力不从心”。衍射花样质量急剧下降，标定率惨不忍睹，得到的数据几乎没有意义。

您的痛点可能在于：

• • 纳米晶材料： 您的材料晶粒尺寸小于50nm，常规EBSD完全无法分辨，如何获取其取向分布和晶界信息？

• • 严重塑性变形区： 裂纹尖端的塑性区、绝热剪切带等区域，晶格畸变严重，EBSD花样模糊，无法有效标定。

• • 相鉴定难题： 某些具有相似晶体结构的相（如σ相和δ相），或存在伪对称问题的材料，传统EBSD极易发生误判。

解决方案：旋进电子衍射（PED）与透射菊池衍射（TKD）

虽然原理和平台略有不同（PED基于TEM，TKD基于SEM），但它们的核心思想一致：让电子束穿透薄区样品，在样品下方采集高质量的“透射”菊池花样。

相比于传统EBSD的背散射模式，透射模式有几个杀手级优势：

1. 1. 超高空间分辨率： 电子束与样品的相互作用体积大大减小，空间分辨率可以轻松提升至5nm以下，甚至达到1-2nm。

2. 2. 花样质量更优： 减少了非弹性散射的干扰，菊池线更锐利，即使在高度变形区也能获得可供标定的花样。

3. 3. 动力学效应减弱： 特别是PED技术，通过电子束的旋进，有效抑制了动力学衍射效应，使得衍射强度信息更接近运动学理论，极大地提高了物相鉴定的准确性。

对于纳米材料研究者和失效分析工程师而言，这两种技术是解决“看不清”问题的终极武器。

当传统EBSD在纳米尺度前‘视力模糊’时，TKD/PED技术就是那副看得更清、看得更细的‘高倍显微镜’。**

结语：选择正确的工具，才能提出正确的问题

从2D到3D，从静态到动态，从微米到纳米，EBSD技术的发展早已超越了“画一张取向图”的初级阶段。它已经成为一个强大的、多维度的微观结构解决方案平台。

然而，这些先进技术的背后，是昂贵的设备、复杂的样品制备（尤其是TKD和3D EBSD）以及对分析参数和数据解读的深厚经验。一套真正可靠的先进EBSD数据，背后是样品制备、设备调试与数据解读三者经验的完美结合。将专业的事交给专业的团队，让您的研发与品控真正做到有的放矢，这正是我们存在的价值。

在精工博研，我们不仅提供测试数据，更致力于提供解决问题的深度见解。如果您正被上述痛点所困扰，不妨与我们的应用科学家聊一聊。我们期待与您共同探索材料的微观奥秘。欢迎垂询，电话19939716636
