EBSD分析成败的关键：你真的懂样品制备吗？

你是否也遇到过这样的窘境：满怀期待地将样品送去做EBSD分析，结果却收到一张布满“噪点”、标定率不足70%的图。面对这样的结果，你可能会怀疑：是我的材料有问题？还是EBSD技术本身就不靠谱？

作为一名在EBSD领域摸爬滚打了多年的应用科学家，可以负责任地告诉你：EBSD从不撒谎，它只是忠实地反映了你样品表面的真实状态。 换句话说，90%的EBSD分析失败，根源不在于后续的“扫图”和数据解析，而在于一个常常被忽视却至关重要的环节——样品制备。

不只是“抛光”：EBSD对样品表面的苛刻要求

传统的金相分析，我们追求的是一个平整、光亮、无划痕的表面。这对于光学显微镜（OM）甚至扫描电镜（SEM）的二次电子或背散射电子成像来说，已经足够。但EBSD，这位“显微世界的晶体学家”，它的要求要苛刻得多。

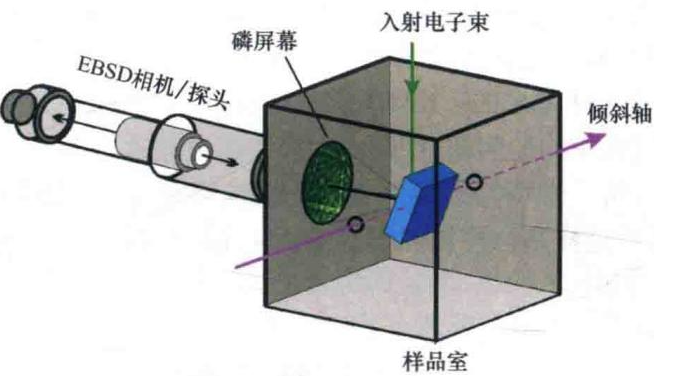

EBSD技术的信号来源，是电子束与样品表层几十纳米内晶体晶格相互作用产生的菊池花样（EBSP）。这意味着，任何对表层晶格完整性的破坏，都会直接导致菊池花样模糊不清，甚至无法形成。

而常规的机械研磨和抛光，无论你用多细的砂纸、多好的抛光膏，本质上都是一个“破坏再重建”的过程。它会在样品表面留下一层肉眼和普通电镜都无法察觉的“隐形杀手”——塑性变形层（也称贝比层，Beilby Layer）。这层非晶或高度畸变的晶格结构，正是导致EBSD花样质量急剧下降、标定率低的罪魁祸首。

一个残酷的真相是：你用尽心血抛出的镜面，在EBSD的“眼”里，可能是一片“废墟”。

从“合格”到“卓越”：如何获得完美的EBSD表面？

要获得一张高质量的EBSD取向图，我们的目标就必须从“去除划痕”升级为“彻底消除表面应力层”。这通常需要“机械抛光 + 精细终抛”的组合拳。

1. 机械预处理：基础，但非终点

机械研磨和金刚石抛光是必不可少的基础步骤，它的目标是获得一个平整、无明显划痕的表面。对于大多数钢铁、铜、铝合金等常规材料，使用氧化硅（SiO2）或氧化铝（Al2O3）悬浮液进行最终的化学-机械抛光（CMP），可以在一定程度上减小应力层厚度。

但对于高活性、易氧化的材料（如钛合金、镁合金），或者本身就非常软的材料（如纯铝、纯铜），以及需要进行高精度应变分析的样品，仅仅依靠化学-机械抛光是远远不够的。

2. 离子束终抛：通往高质量数据的“最后一公里”

要真正移除那顽固的几十纳米应力层，目前最有效的手段是氩离子抛光。

它的原理是用低能量、小角度的氩离子束“温柔”地剥离样品最表层的原子，是一种物理减薄过程，几乎不会引入新的应力。经过离子抛光处理的表面，能够最大限度地暴露底下完好的晶体结构。

然而，一台性能稳定的氩离子抛光仪，只是这张“门票”。真正的技术壁垒在于，如何为你的特定材料，精准设定电压、电流、离子束入射角度和抛光时间。

• • 对于软材料，需要低电压、掠射角，避免离子束“砸”出新的缺陷。

• • 对于多相材料，要平衡不同相的“削平”速率，避免产生浮雕。

• • 对于失效分析，必须在不破坏原始断口或裂纹尖端形貌的前提下，精确定位并清理分析区域。

这背后，是深厚的材料学知识和日积月累的实践经验的结合，这往往是多数非专业实验室的知识盲区和能力短板。

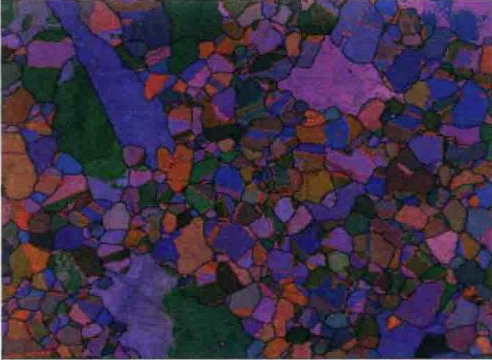

图2 经过精细制备的Ni基高温合金，晶界清晰，可进行精确分析

高质量EBSD数据能告诉你什么？

当你有了一份完美制备的样品，EBSD能提供的，就远不止一张五彩斑斓的“艺术品”。它是一把解开材料微观世界秘密的钥匙：

• • 精准的晶界工程： 不只是区分大角度晶界和小角度晶界，更能精确定量特殊晶界（如孪晶界Σ3、Σ5等）的比例和分布，这直接关系到材料的强韧性、耐腐蚀性和抗蠕变性能。

• • 可靠的相鉴定与分布： 在SEM下看起来相似的相，EBSD可以通过晶体结构的不同将其清晰地区分开，并给出精确的相比例和分布图，这对于多相合金的设计与优化至关重要。

• • 微观应变/应力可视化： 通过几何必需位错（GND）密度图或核平均取向差（KAM）图，可以半定量地表征材料内部的塑性应变分布。这在研究裂纹尖端应力集中、加工硬化、再结晶形核等方面，是其他技术无法比拟的。

• • 织构演化溯源： 相比于XRD给出的宏观织构信息，EBSD能直观地展示在形变、再结晶过程中，特定取向晶粒的演化行为，为理解和调控材料的宏观织构提供最直接的证据。

因此，一套真正可靠的EBSD数据，背后是样品制备、设备调试与数据解读三者经验的完美结合。将专业的事交给专业的团队，让您的研发与品控真正做到有的放矢，这正是我们存在的价值。
