现代电弧炉系统构成与工作原理

电弧炉炼钢，作为现代钢铁冶金流程的关键环节，其核心是利用电能作为主要热源。无论是三相交流电还是直流电，通过石墨电极与金属炉料之间激发的强烈电弧，电能被高效地转化为足以熔化并过热钢水的巨大热量。这个过程不仅是简单的物理熔化，更是一个精确控制的冶金反应周期：在炉料熔化后，需向熔池中吹入氧化剂、加入造渣剂与铁合金，以此去除钢中有害的夹杂物，并精确调整钢水的化学成分与温度。当各项指标达到工艺要求后，钢水便被注入钢包。一个冶炼周期结束后，必须对高温侵蚀和化学侵蚀下受损的炉衬进行快速修补，随即装入新一批炉料，开始下一次熔炼，周而复始。

这种循环往复的高强度生产作业，对电炉自身的结构设计和材料性能提出了极为苛刻的要求。一台完整的电弧炉，本质上是一个高度集成的热工、机械与电气系统，主要由以下几个部分精密协同工作：炉体、倾动机构、电气设备、电极升降机构以及冷却系统。

炉体：高温反应的核心容器

炉体是整个冶金反应的中心场所，其结构设计直接关系到熔炼效率、能源消耗和作业安全。它通常由炉盖、炉壁和炉底三大部分构成。

• 炉壳与炉衬：炉体的外壳由厚钢板焊接而成，提供了基础的结构强度。然而，真正抵御上千度高温钢水和熔渣侵蚀的，是其内部砌筑的耐火材料内衬。炉衬的材质选择、砌筑质量和后期维护，是决定电炉炉龄和生产成本的关键因素。对炉衬材料，尤其是关键部位耐火砖的抗热震性、耐侵蚀性和体积稳定性的严格品控至关重要。

• 炉壁与开孔：炉壁一侧设有操作用的炉门，另一侧则为出钢口，通过出钢槽与炉外连接。偏心炉底出钢（EBT）技术是现代大型电弧炉的标志之一，它能实现无渣或少渣出钢，显著提升钢水纯净度。

• 炉盖：为了实现加料和检修，炉盖设计为可以水平旋开或平移的活动结构。其外环通常为钢制水冷环，以承受巨大的热负荷。炉盖顶部除了必要的水冷元件，大部分区域也由耐火材料构成。其上预留了三个石墨电极穿过的电极孔，以及一个用于导出冶炼烟气的除尘管道接口。

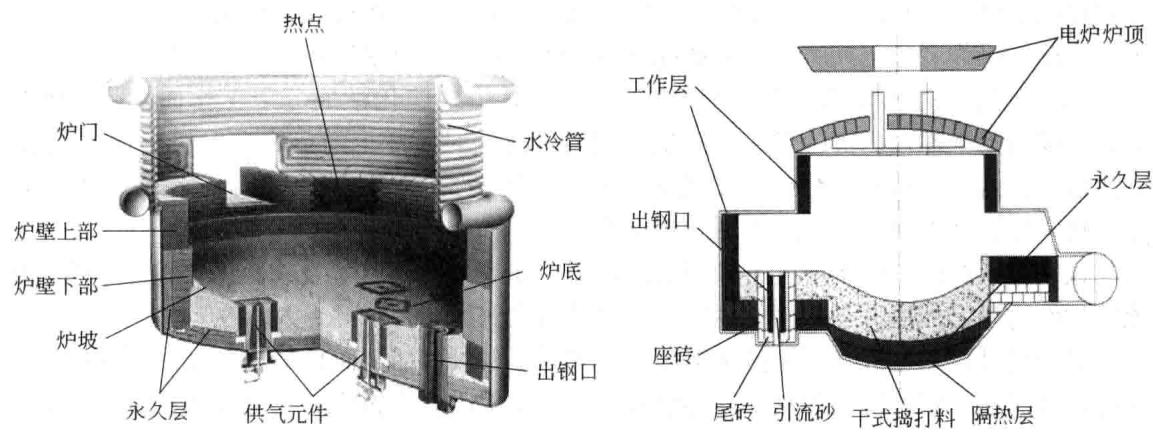

图1 偏心炉底出钢的交流电炉结构示意图

关键辅助系统：保障高效与稳定运行

• 倾动机构：电炉需要依靠倾动机构完成两个关键动作：向出钢口方向倾动以排出钢水，以及向炉门方向反向倾动以扒除熔渣。液压系统是实现这一功能的主流选择，它能提供平稳而强大的驱动力。

• 电极升降机构：电极的精确定位是电弧稳定燃烧和功率有效输入的保证。该机构负责控制电极的升降与横移，根据炉料熔化情况和电弧参数自动调节电极与熔池的距离。

• 电气设备与冷却系统：强大的电气设备（如变压器、电抗器等）是电弧炉的“心脏”，为电弧提供稳定可调的电能。同时，由于炉体各部位承受着巨大的热辐射和热传导，一个高效的冷却系统（通常是水冷）是必不可少的，它保护着炉盖、炉壁上段、电极夹持器等关键部件，防止其在高温下变形甚至损坏。

从本质上看，电弧炉的每一个结构细节，都是为了同一个目标服务：在一个由耐火材料构筑的密闭空间内，实现电能到热能的最优转化，并对高温液相的化学反应进行精准控制。因此，对其结构和工作原理的深入理解，是优化炼钢工艺、提升产品质量和保障生产安全的基础。如果您在实际工作中也面临类似的耐火材料选型或失效分析挑战，我们非常乐意与您一同探讨解决方案。
