应力对磁声发射（MAE）信号的影响机理分析

磁声发射（MAE）作为一种与材料内部磁畴动态行为紧密相关的无损检测技术，其信号特性不仅反映了材料的微观结构，更对内部的应力状态极为敏感。理解应力如何调控MAE信号，是利用该技术进行工程构件应力评估的基础。

应力-MAE响应的宏观现象

在铁磁性材料中，施加的机械应力会显著改变其磁声发射响应。以低碳钢为例，实验数据揭示了一种复杂但有规律的关联性。

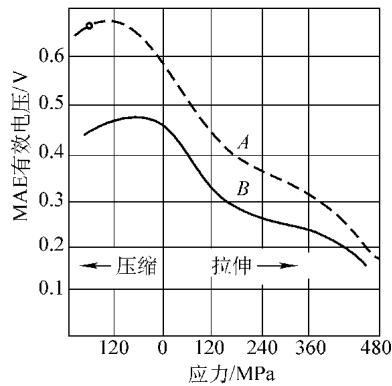

图1 低碳钢在不同应力下的MAE信号变化 (图中曲线A和B分别对应 H = 13000 A/m 和 H = 6400 A/m 的磁化场强)

观察图1可以发现，当应力方向与磁化方向平行时：

• 拉应力的作用相对直接：MAE信号强度随着拉应力的增大而单调减小。
• 压应力的影响则更为微妙：在初始阶段，MAE信号随压应力的增大而增强；但当压应力超过某一阈值后，信号强度反而呈现下降趋势。

这种复杂的非单调行为，与磁巴克豪森噪声（MBN）对应力的依赖关系存在明显差异，暗示了其背后更深层次的物理机制。那么，应力究竟是如何在微观层面“指挥”磁畴，从而改变我们宏观上测得的MAE信号呢？

微观机理：磁畴壁运动的应力调制

MAE的应力效应，本质上是巴克豪森跳跃和磁致伸缩应变共同作用的结果。其核心在于应力改变了材料内部的磁各向异性，进而影响了不同类型磁畴壁的不可逆运动。

在铁磁材料中，磁畴主要通过180°畴壁和非180°畴壁（主要是90°畴壁）的移动来实现磁化。拉应力的作用，会倾向于使那些磁化方向与应力方向平行的磁畴（即180°畴）扩大，同时压缩其他方向的磁畴（如90°畴）。

当磁化方向与拉应力方向一致时，这种磁畴结构的调整，会增强180°畴壁的不可逆运动，而相应地削弱了非180°畴壁的运动。根据MAE的产生机制，其信号主要源于非180°畴壁的不可逆跳跃，因此，90°畴壁运动的减弱直接导致了MAE信号的整体衰减。

反之，若拉应力方向与磁化方向垂直，情况则会逆转。此时，90°畴的体积和畴壁运动会得到加强，导致MAE信号随拉应力的增大而增强。对于压应力，其作用则通常与拉应力相反。

在实际的构件服役状态评估中，如何精确解耦应力、微观结构等多重因素对MAE信号的叠加影响，是工程应用中的一个关键挑战。对信号的精确解读，依赖于对材料特性和检测条件的深刻理解。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测材料应力与微观结构，可靠准确。欢迎沟通交流，电话19939716636

应力对MAE-H曲线的整体影响

应力不仅改变MAE信号的峰值，还会影响其随外加磁场变化的整个动态过程。下图展示了中碳钢在不同应力水平下，MAE信号随外磁场H的变化曲线。

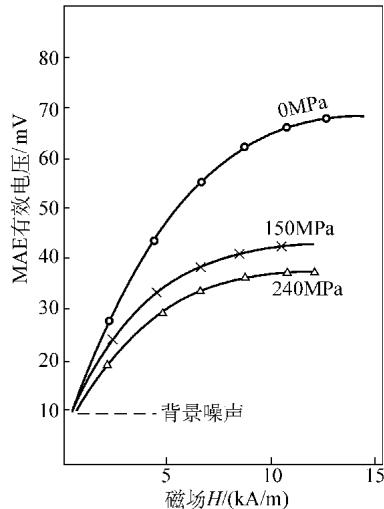

图2 不同应力下中碳钢MAE信号随磁场的变化

从图2中清晰可见，不同的应力状态（σ表示应力，单位MPa）显著改变了MAE信号峰值的位置和形态。这表明，应力不仅影响了发生不可逆畴壁运动的总量，也改变了这些运动发生时所需的磁场阈值。这一特性为通过分析MAE信号的完整形态来定量评估应力提供了可能，但也对检测技术和数据分析能力提出了更高的要求。

总而言之，应力通过改变磁畴结构的各向异性，直接调制了产生MAE信号的畴壁不可逆运动，从而呈现出与应力大小和方向密切相关的宏观信号变化。掌握这一核心机理，是实现MAE技术在残余应力测量、材料损伤评价等领域可靠应用的关键。
