粉末冶金构件的声发射检测：捕捉疲劳裂纹的先声

对于粉末冶金（P/M）这类通过粉末压制烧结而成的材料，其内部不可避免地存在微观孔隙等特征，这使得其疲劳损伤的演化过程尤为复杂。如何在其结构完整性受到实质性威胁之前，精准捕捉到疲劳裂纹的萌生信号，是材料科学与工程领域一个持续探索的课题。传统的检测方法，如复制技术，往往只能在裂纹扩展到一定尺寸后才能“看到”它，存在一定的滞后性。

声发射（Acoustic Emission, AE）技术为此提供了一种独特的、动态的监测视角。它并非直接“看”裂纹，而是“听”材料内部因损伤（如微裂纹的形成与扩展）而释放出的瞬态弹性波。在对粉末冶金制件进行疲劳试验的过程中，声发射检测已经展现出其卓越的早期预警能力。

一个典型的成功案例是在IN-100镍基高温合金盘的疲劳试验中获得的。实验数据清晰地揭示了声发射信号与疲劳循环数之间的内在关联。

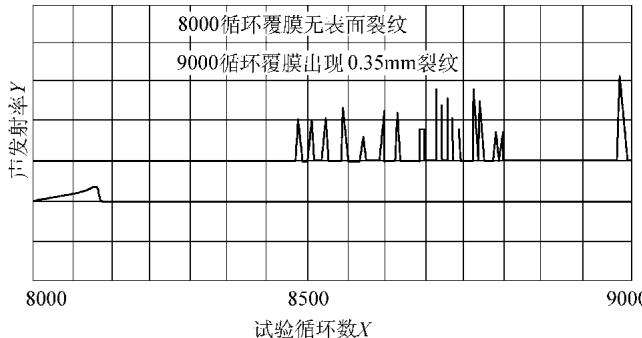

图1 在IN-100盘上疲劳试验时，声发射信号与循环数的关系（9000循环覆膜出现0.35mm裂纹）

观察图1可以发现，声发射信号的计数率并非线性增长，而是在某个循环数区间后开始显著攀升。关键在于，这个信号的急剧增加发生在第一个宏观裂纹（在此案例中，是9000次循环时通过覆膜法检测到的0.35mm裂纹）被确认之前。

这种“信号先行”的现象，强有力地证明了声发射技术对材料内部微观损伤事件的高度敏感性。在宏观裂纹形成之前，材料内部的位错运动、晶界滑移、以及微小孔隙的压溃或微裂纹的形成，都已在释放着可被高灵敏度传感器捕捉的能量。这意味着，声发射技术能够探测到疲劳损伤的真正“起点”，即裂纹的萌生阶段。

这一能力使其不仅仅是一种状态监测工具，更有可能成为研究材料疲劳机理的强大研究手段，帮助科研人员深入理解损伤从微观累积到宏观断裂的全过程。在实际的研发或品控流程中，精确捕捉材料的早期损伤信号，对于预测构件的服役寿命和避免灾难性失效至关重要。

获取高质量的声发射数据，需要对传感器布置、信号阈值设定以及环境噪声屏蔽进行精密控制，以确保信噪比和结果的可靠性。这通常需要深厚的专业知识和丰富的实践经验。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测材料疲劳试验与失效分析，可靠准确。欢迎沟通交流，电话19939716636
