漏磁场检测（MFL）技术：原理、优势与局限性解析

漏磁场检测（Magnetic Flux Leakage Testing, MFL）是一种专门用于探查铁磁性材料表面及近表面缺陷的无损检测技术。其核心原理在于：当铁磁材料被外加磁场磁化后，若其结构中存在不连续性（如裂纹、夹杂等缺陷），磁力线将被迫绕过缺陷区域，一部分会逸出材料表面，形成所谓的“漏磁场”。通过高灵敏度的磁传感器精确捕捉并分析这些漏磁场，便可反推出缺陷的存在、位置与大致特征。

从概念上讲，我们熟知的磁粉检测（Magnetic Particle Inspection, MPI）也利用了漏磁场原理。然而，在工程实践中，行业习惯于将两者区分开来：磁粉检测依赖磁粉作为显示介质，直观地呈现漏磁场分布；而漏磁场检测则特指采用电子传感器直接测量漏磁通量，并将之转化为电信号进行分析的方法。

整个漏磁场检测的作业流程可以被清晰地划分为几个关键环节，如下图所示：

图1 漏磁场检测流程

相较于磁粉、渗透等传统无损检测手段，以传感器为核心的漏磁场检测技术在现代工业应用中展现出显著的工程价值。

MFL技术的突出优势

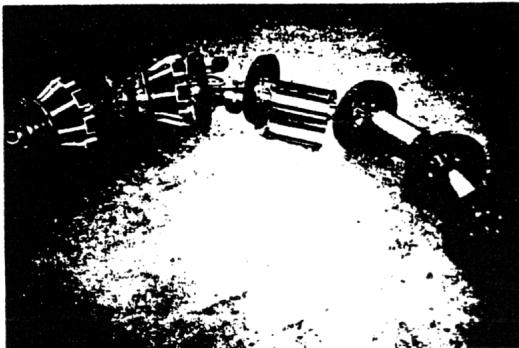

1. 高度自动化与智能化 漏磁检测通过传感器采集信号，由计算机算法进行缺陷判别，这一内在特性使其极易与自动化系统集成。在钢坯、钢棒、钢管等大批量、标准化产品的在线检测中，MFL自动化检测系统已成为保障生产质量与效率的关键环节。一个典型的应用是长输油气管线的在役检测，搭载了漏磁检测系统的智能“管道猪”（In-line Inspection PIG）能够在地下管线中自主爬行数百公里，可靠地识别出壁厚10%以上的腐蚀或裂纹缺陷，其检测壁厚范围可覆盖至30mm。


   图2 用于地埋管道检测的“管道猪”

2. 卓越的检测可靠性 计算机化的信号分析与缺陷判读，从根本上消除了磁粉、渗透检测中因人为观察差异、经验水平、疲劳状态等因素带来的不确定性，确保了检测结果的高度一致性与可靠性。

3. 缺陷的初步量化能力 缺陷漏磁信号的强度与形态，与其几何尺寸存在着确定的物理关联。特别是在特定条件下，漏磁信号的峰值与表面开口裂纹的深度呈现出良好的线性关系。这种可量化的特性，意味着MFL不仅能“发现”缺陷，更能对缺陷的严重程度进行初步评估，这为开展基于损伤容限的无损评价（NDE）奠定了基础。

4. 内外壁缺陷同步检测 在对壁厚达30mm的管道进行检测时，漏磁技术能够同时有效地探查到内壁与外壁的缺陷，这是许多其他表面检测方法难以企及的。

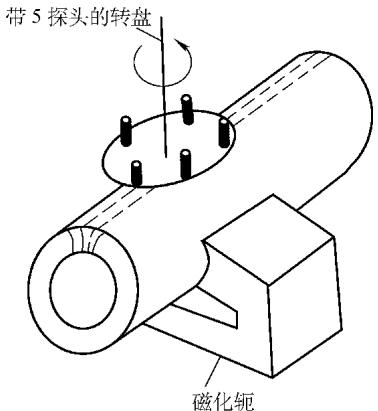

5. 高效费比与环境友好 自动化检测带来了极高的效率。例如，德国Foerster研究所的ROTOMAT系统（图3）在检测钢管焊缝时，速度可达10~60 m/min。同时，整个检测过程不使用化学试剂，对环境无污染，符合绿色制造的趋势。


   图3 ROTOMAT系统用于检测钢管焊缝

MFL技术的固有局限

尽管优势明显，但在选择检测方案时，也必须清醒地认识到漏磁场检测方法的局限性。

1. 适用材料单一 该技术的基础是铁磁性，因此它与磁粉检测一样，仅适用于钢铁、镍、钴等铁磁性材料，无法应用于奥氏体不锈钢、铝、铜、复合材料等非铁磁性材料。

2. 检测灵敏度相对较低 磁传感器与被检测工件表面之间不可避免地存在一定的间隙，即“提离距离”。提离距离的存在会削弱传感器捕获的漏磁信号，从而降低检测灵敏度。一般而言，对于表面开口裂纹，MFL的检测灵敏度通常在0.1 ~ 0.2 mm深度级别，相较于紧密贴合的磁粉检测稍逊一筹。要获得可靠的检测结果，对设备参数配置和操作规范有极高要求。这正是专业检测实验室的核心价值所在。

   精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测漏磁无损检测，可靠准确。欢迎沟通交流，电话19939716636

3. 缺陷量化精度有限 现实世界中的缺陷形态千变万化，而漏磁检测获得的信号维度相对有限。一个简单的信号峰值可能对应多种复杂的缺陷形态。这种“多对一”的映射关系，使得MFL的量化通常是初步和粗略的，难以实现对缺陷三维尺寸的精确重构。

4. 对工件形状敏感 由于检测依赖于传感器探头的扫查，该方法更适合于形状规则的工件，如板材、棒材、管材等。对于几何形状复杂的铸件或结构件，实现传感器稳定、均匀的扫查覆盖会变得非常困难。
