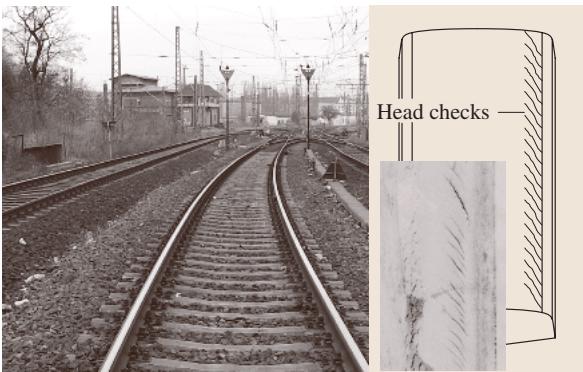

深入解析涡流检测技术：从趋肤效应到轨道探伤应用

涡流检测（Eddy-Current Testing, ECT）是一种精密的无损检测方法。其核心原理在于电磁感应：当一个载有交变电流的线圈（即涡流探头）靠近导电试件时，会在试件内部感应出一个变化的磁场。这个磁场继而在试件表层激发出闭合的、如同水中漩涡般的电流——这便是“涡流”。

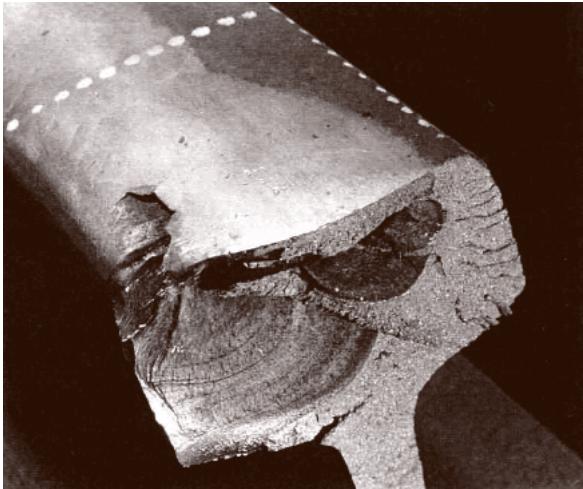

如果材料表面是完整的，涡流的分布将是均匀且可预测的。然而，一旦遇到裂纹、夹杂或其它不连续性缺陷，这些缺陷就会阻碍或扰乱涡流的正常路径。这种扰动会反过来影响探头线圈自身的磁场，导致其电感抗或总阻抗发生微小的变化。通过连接高灵敏度的电子仪器来捕捉并放大这一阻抗变化，我们就能精确地识别出材料表面的缺陷。可以说，涡流检测的精髓，就在于对这种由缺陷引起的微弱电磁信号的解读。

趋肤效应：涡流检测的天然局限

涡流检测技术一个无法回避的物理现象是“趋肤效应”（Skin Effect）。该效应决定了感应出的涡流并非均匀分布在整个试件截面，而是主要集中在靠近探头的表层区域，电流密度随深度增加而呈指数级衰减。正是由于趋肤效应的存在，常规的涡流检测本质上是一种表面或近表面缺陷的检测技术，其应用范围主要局限于薄壁工件或较厚工件的表层区域。

涡流的穿透深度 δ 可以通过以下公式进行估算：

$$ /delta = /frac{1}{/sqrt{/pi/nu/mu_0/mu_{/mathrm{r}}/sigma}} $$

这个公式揭示了影响穿透深度的几个关键因素：

检测频率 ν：频率越高，穿透深度 δ 越浅。
材料电导率 σ：电导率越高的材料，涡流越集中于表面，穿透深度越浅。
相对磁导率 μ_r：材料的磁导率越高，穿透深度越浅。对于非铁磁性材料（如奥氏体不锈钢、铝合金等），其相对磁导率 μ_r ≈ 1。μ₀ 为真空磁导率，是一个常数。

灵敏度与穿透深度的平衡艺术

在实际应用中，涡流检测的频率选择范围很广，可从几 kHz 到超过 5 MHz。这是一个典型的工程权衡：

低频：根据公式，较低的频率可以获得相对较大的穿透深度 δ，但对微小不连续缺陷的检测灵明度较差。
高频：较高的频率能极大地提升对细微缺陷的敏感度，但代价是穿透深度会变得非常浅。

因此，在工程实践中，必须根据具体的检测目标来优化参数。例如，对于表面及近表面裂纹的检测，需要在保证足够探测深度的前提下，尽可能提高灵敏度。而对于测量壁厚（如检测腐蚀减薄），穿透深度 δ 理论上至少要达到工件的壁厚。值得一提的是，上述公式是在简化假设下得出的，实际的有效穿透深度还与涡流探头的具体设计特性密切相关。要精确评估特定材料和缺陷的检出能力，往往需要专业的实验验证和数据支持。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测金属表面缺陷检测，可靠准确。欢迎沟通交流，电话19939716636

对于铁磁性材料（如普通碳钢、铁素体钢），其极高的相对磁导率 μ_r 值导致涡流穿透深度极浅，通常只有毫米的几分之一。这解释了为何常规涡流技术难以用于检测铁磁性材料的内部缺陷或进行壁厚测量。一种可行的改进方法是施加一个足够强的外磁场使材料达到磁饱和状态，从而显著降低其相对磁导率，以增加检测深度。

相比之下，奥氏体不锈钢、铝、铜、钛等非铁磁性材料则非常适合应用涡流检测，因此该技术在航空航天工业中得到了极为广泛的应用，用于检测飞机结构件、发动机叶片等的疲劳裂纹。
