耐火材料测试和性能——半堇青石砖和窑具

半堇青石砖和窑具

半堇青石砖是一种以堇青石（2MgO·2Al2O3·5SiO2）为主要成分的耐火材料。纯堇青石含有13.7%的氧化镁（MgO），具有以下特点：

（1）热膨胀系数低，为3×10^-6/℃。由于热膨胀系数低，堇青石材料通常具有优异的抗热震性。

纯堇青石是一种昂贵的材料，因此通常使用纯度较低的半堇青石材料作为替代品。

半堇青石材料也表现出较低的热膨胀系数。

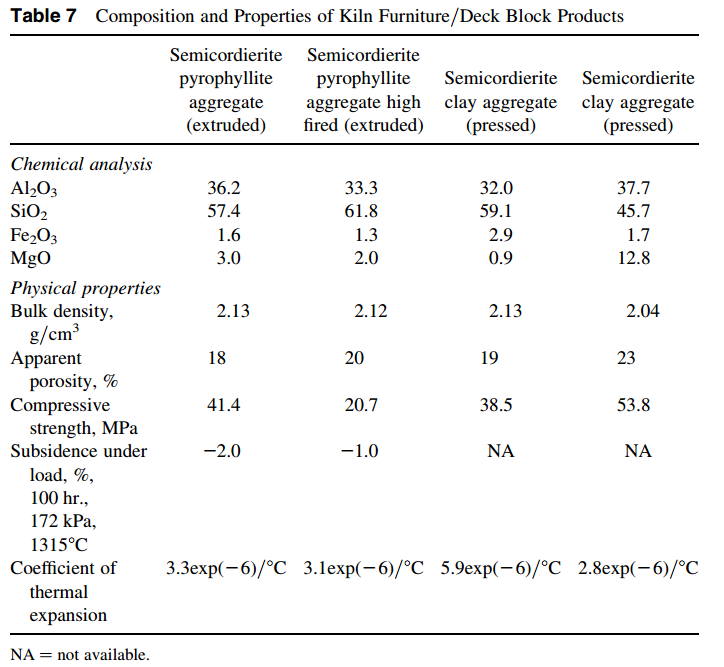

半堇青石材料经常用作陶瓷窑的窑具、窑车固定块和陶瓷部件。在某些情况下，氧化铝-硅酸盐（alumino-silicate）材料也用于相同的产品应用。表7列出了一些用于窑具/窑块的半堇青石产品的特性。这些产品的最高使用温度通常为1200℃或更高。

表7中显示了氧化镁含量与热膨胀系数之间的关系。当氧化镁含量很低时，热膨胀系数接近于粘土砖或莫来石的热膨胀系数[约6×10^-6/℃]。图5和图6显示了此类典型产品的微观结构。

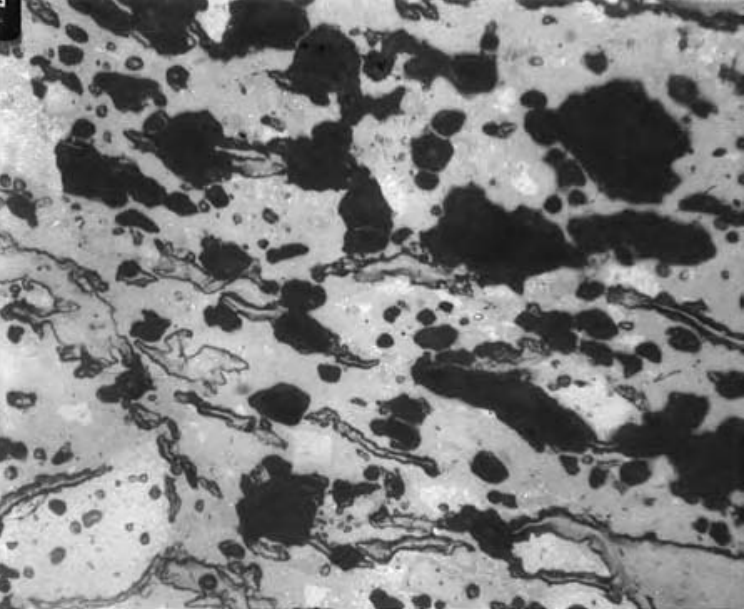

图5 挤压成叶腊石的半堇青石显微结构

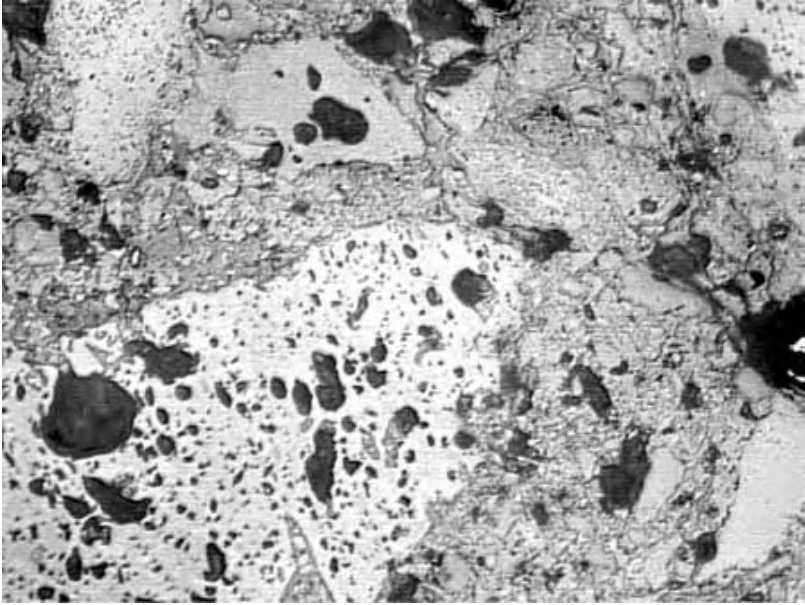

图6 粘土质半粘土压制砖的显微结构

半堇青石材料的微观结构呈现出“裂缝形”孔隙，这是挤压粘土产品的典型特征（图5）。从该显微照片中无法明显看出叶腊石聚合颗粒的尺寸很大，有时接近3至4毫米。与此相反，压制半堇青石材料的显微结构显示，耐火骨料颗粒被烧结粘土基体包围，孔隙主要呈圆形（图6）。许多权威人士认为，细圆孔的存在提高了抗热震性。因此，氧化镁含量约为0.9%的压制产品（表7）可能与氧化镁含量为3.0%的挤压产品具有相似的性能。

半堇青砖中的典型杂质是方英石，当耐火材料在至少1300℃的温度下进行焙烧时，原料中的“游离”二氧化硅（SiO2）或石英（quartz）转化为方石英。通过参考MgO-Al2O3-SiO2相平衡图（未显示），可以看出游离方英石是一种平衡相，除非产品的成分与纯堇青石完全相同。过高的方英石含量会导致“结块”，并降低窑具/窑块的寿命。采用X射线衍射（XRD）或热分析（TA）技术可方便地测定方英石。

囯磨质检——专业第三方检测机构

常见耐火材料技术指标

硅砖检测、熔融石英制品检测、半硅砖检测、粘土砖检测、高铝砖检测、莫来石砖检测、刚玉砖检测、铝硅衍生制品检测、镁砖检测、镁铬砖检测、镁铝砖检测、镁钙砖检测、镁硅砖检测、镁硅砖检测、高炉用碳砖检测、矿热炉用碳砖、铝电解阴极炭块、碳质不定形材料、石墨质耐火制品检测、镁碳砖检测、耐火材料矿相分析、不定形耐火材料的检测、铝炭质耐火材料的检验、铝镁碳质耐火材料的检验、Al2O3-SiC-C砖的检验

专业第三方检测机构，权威检测机构。 您值得信赖！

囯磨质检——专业第三方检测机构

耐火材料材料检测技术相关

耐火材料结构性能检测

耐火材料国际检测标准介绍

耐火材料检测（国标）

耐火材料检测—美国标准ASTM

耐火材料抗折强度检测

耐火材料高温抗折强度检测

耐火材料耐压强度检测

耐火材料高温耐压强度检测

耐火材料导热系数检测

耐火材料气孔率检测

耐火材料的检测指标及其对耐火材料性能的影响

耐火材料的种类简介及性能分析

耐候材料选择原则

超硬材料及磨料磨具技术相关

食品接触材料检测技术相关

囯磨质检——为什么选择我们

耐火材料是一种广泛应用于冶金、建筑、化工等行业的高温材料，它具有良好的耐火性、抗热震性、抗化学腐蚀性等特点。耐火材料的性能检测是保证其质量和使用寿命的重要环节，需要采用专业的检测设备和标准方法进行。国磨质检，拥有先进的检测设备和资深的技术人员，能够为客户提供全面、准确、快速的检测服务。国磨质检耐火材料检测中心能够对耐火材料进行以下方面的检测：

耐火砖：包括常规耐火砖、特种耐火砖等，能够检测其物理性能（如体积密度、吸水率、抗压强度等）、化学性能（如氧化铝含量、碱金属氧化物含量等）、热性能（如荷重软化温度、线膨胀系数等）等指标。

不定形耐火材料：包括喷涂料、涂层料、堵口料、胶泥等，能够检测其物理性能（如含水量、可塑性指数、透气度等）、化学性能（如碱金属氧化物含量、残碳含量等）、热性能（如耐火度、导热系数、抗热震性等）等指标。

国磨质检耐火材料检测中心遵循国家标准和行业标准进行检测，保证数据的客观性和可靠性。国磨质检精耐火材料检测中心还提供专业的技术咨询和解决方案，帮助客户选择合适的不耐火材料，提高其使用效果和经济效益。如果您有耐火材料检测的需求，欢迎访问联系我们，我们将竭诚为您服务！
