预焙阳极性能的“冰山之下”：为何您的数据表无法预测真实的电解铝成本？

您是否正面临这样的困境：来自不同供应商、甚至同一供应商不同批次的预焙阳极，明明出厂检测报告上的“体积密度”、“电阻率”、“耐压强度”等关键指标都相差无几，均在合格范围之内，然而投入电解槽后，实际表现却判若云泥？一部分阳极表现稳定，电耗和碳耗都在预期之内；另一部分却出现异常消耗、掉渣、开裂，导致电流效率下降、电解质污染，最终悄无声息地侵蚀着您宝贵的生产利润。

您看到的检测报告，很可能只是冰山一角。真正的“性能杀手”潜藏在常规参数无法触及的深水区。电解铝行业正从粗放式生产迈向精细化成本控制，若仍停留在仅凭一张简单的规格书来评判价值数百万吨的阳极质量，无异于在现代战场上使用老式地图。

本文将为您揭示预焙阳极性能“冰山之下”的秘密，从材料微观结构与服役行为的关联出发，剖析那些决定阳极“生死”的核心却又极易被忽视的性能维度。

1. “均一性”的陷阱：平均值合格 ≠ 处处合格

预焙阳极在近1000°C的熔盐中，同时承受着高温、电化学腐蚀、化学氧化和热冲击的多重考验。其最致命的弱点，并非整体性能的低下，而是不均一性。一块阳极，就像一根链条，其强度取决于最薄弱的一环。

原文中反复提及“均一性”，但这恰恰是常规检测的盲区。例如，体积密度是评估阳极致密性的常用指标。但您得到的1.58 g/cm³，是一个宏观平均值。它无法告诉你阳极内部是否存在局部疏松区域，或者从中心到边缘的密度梯度是否过大。这些疏松的“软肋”在电解过程中会成为优先被侵蚀的突破口，导致选择性氧化和掉渣，形成污染电解质的“炭渣”。

真正的挑战在于： 如何穿透平均值的迷雾，对阳极的结构均一性进行定量表征？这需要超越常规的密度测试，引入更高阶的分析手段，例如对阳极不同部位进行切片取样，进行显微结构分析（SEM），观察骨料焦、粘结剂沥青焦的分布与结合状态，以及微裂纹的分布情况。

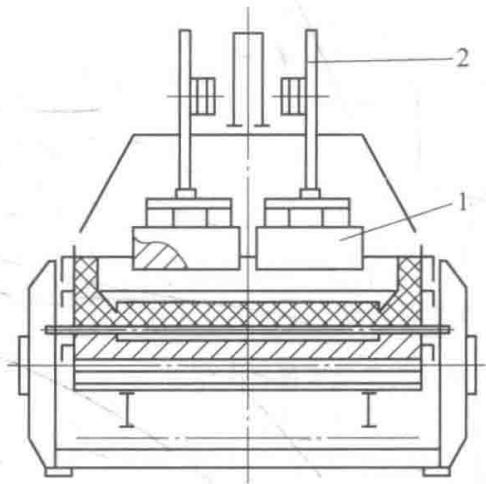

图1：预焙阳极在电解槽中的工作示意图，其性能直接关系到电解效率与成本

2. 孔隙结构的“高速公路”：不只看孔有多少，更要看孔通向何方

孔隙度是所有碳材料的关键特性，但对预焙阳极而言，讨论总孔隙率意义有限。决定阳极抗氧化、抗腐蚀能力的核心，是开口孔隙的尺寸分布与连通性。

想象一下，阳极内部的孔隙网络是城市的交通系统。闭口气孔如同孤立的停车场，对交通影响不大；而连通的开口孔隙，则是城市的道路网。其中，微小的孔隙（< 10μm）如同毛细血管，决定了阳极与CO₂反应的深度和广度；而较大的连通孔隙（25-80μm），则像是为腐蚀性气体开辟的“高速公路”，让O₂和CO₂长驱直入，从内部瓦解阳极结构，导致颗粒脱落。

常规的透气性测试（Permeability）只能给出一个模糊的“交通拥堵指数”，却无法揭示路网的具体结构。而高压压汞法（MIP）则能精确绘制出这幅“交通图”，清晰地告诉您不同尺寸孔道的占比。一份优秀的阳极，其孔隙结构应以细小、不连通的孔为主，严防贯穿性大孔的出现。

金句提炼： 评价阳极的孔隙结构，不能只问“有多少孔”，而必须回答“孔隙为谁开放，通向何方”。

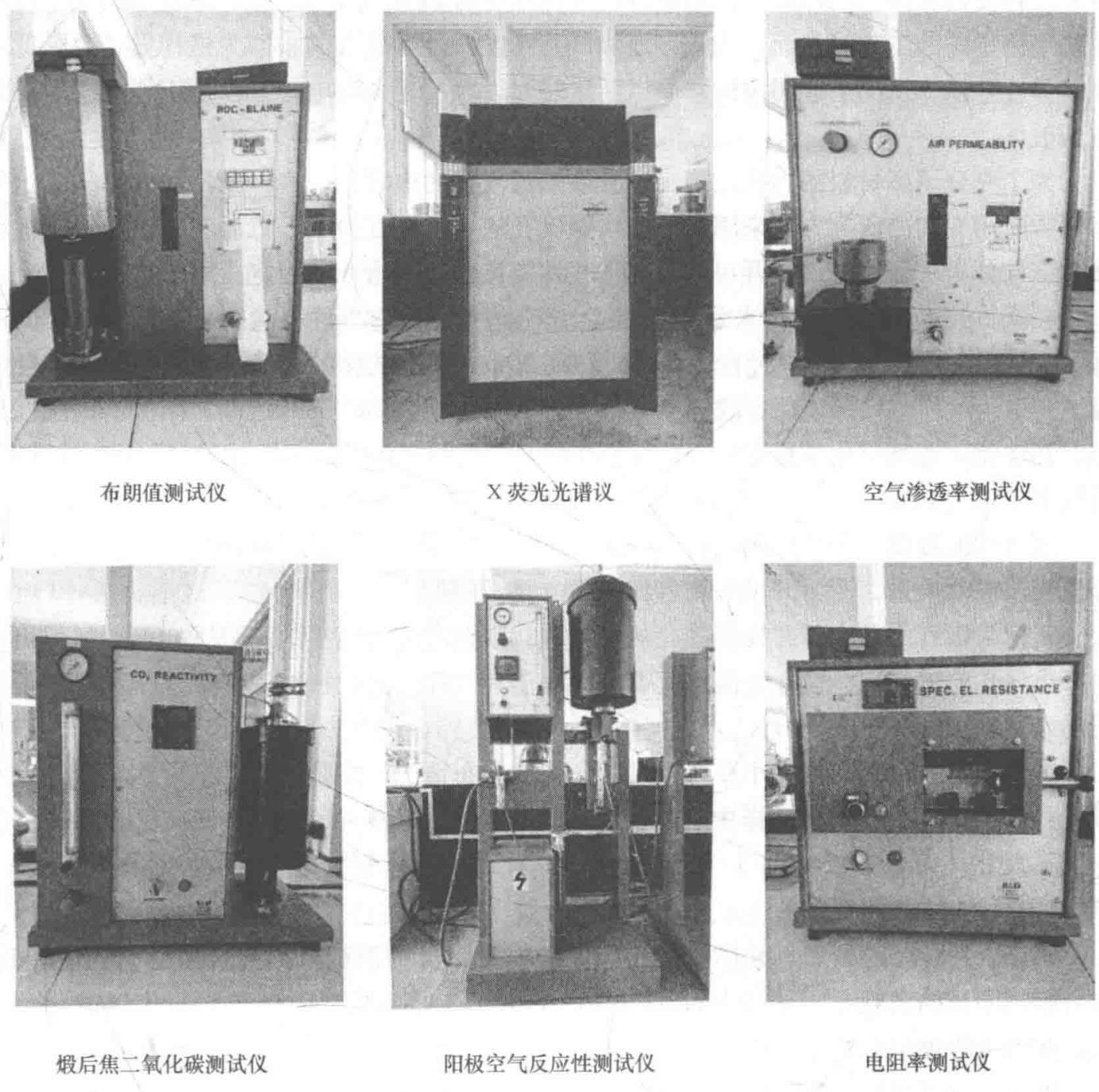

图2：用于表征预焙阳极物理性能的部分测试设备

3. 化学性能的“隐形刺客”：ppm级的杂质，吨级的代价

灰分含量是阳极化学纯度的基本指标。但同样是0.5%的灰分，其破坏力可能天差地别。真正的“隐形刺客”是那些具有高度催化活性的特定微量元素。

• 催化氧化“加速器”：钒（V）、钠（Na）、钙（Ca）等碱金属和碱土金属是臭名昭著的碳氧化反应催化剂。哪怕只有几百ppm（百万分之几）的存在，也能将阳极对空气和CO₂的反应速率提升数倍，造成阳极消耗的急剧增加。

• 铝液质量“污染源”：铁（Fe）和硅（Si）不仅会催化碳的氧化，更会直接进入熔融铝液，污染最终产品，降低其导电性和耐腐蚀性。

• 原料溯源的“指纹”：不同来源的石油焦（如高硫原油提炼）和生产过程中的污染（如设备磨损引入的Fe、Ni、Cr），都会在微量元素上留下独特的“指纹”。

因此，一份现代化的阳极质量评估报告，绝不能止步于一个笼统的灰分值。必须动用ICP-OES或ICP-MS等高精度光谱分析技术，对Fe, Si, V, Na, Ca, Ni, S等关键元素的含量进行ppb（十亿分之几）级别的精准监控。这才是从源头控制阳极质量、诊断异常消耗根源的关键。

4. 热物理性能的“生死考验”：入槽一刻定乾坤

阳极从室温环境被吊装入近1000°C的电解槽，瞬间承受的巨大温差是其面临的第一次“生死考验”。此时，阳极的抗热震性成为决定其能否幸存的关键。

抗热震性是一个综合性能指标，取决于材料的导热率、线膨胀系数、弹性模量和机械强度。

• 低线膨胀系数 (CTE)：意味着在温度剧变时，阳极自身的形变量小，产生的内部应力也小。

• 高热导率：能迅速将表面热量传导至内部，减小内外温差，从而降低热应力。

• 适度的弹性模量与高强度：保证材料在产生热应力时，能通过一定的弹性变形来承受，而不至于直接开裂。

常规检测往往只在室温至300°C范围内测量CTE，这与实际工况相去甚远。而评估抗热震性，更需要模拟真实工况的测试方法（如火焰冲击法）或基于高温物性参数的综合计算。忽视这些，就无法解释为何有些阳极在入槽瞬间或使用初期就发生断裂或大块剥落。

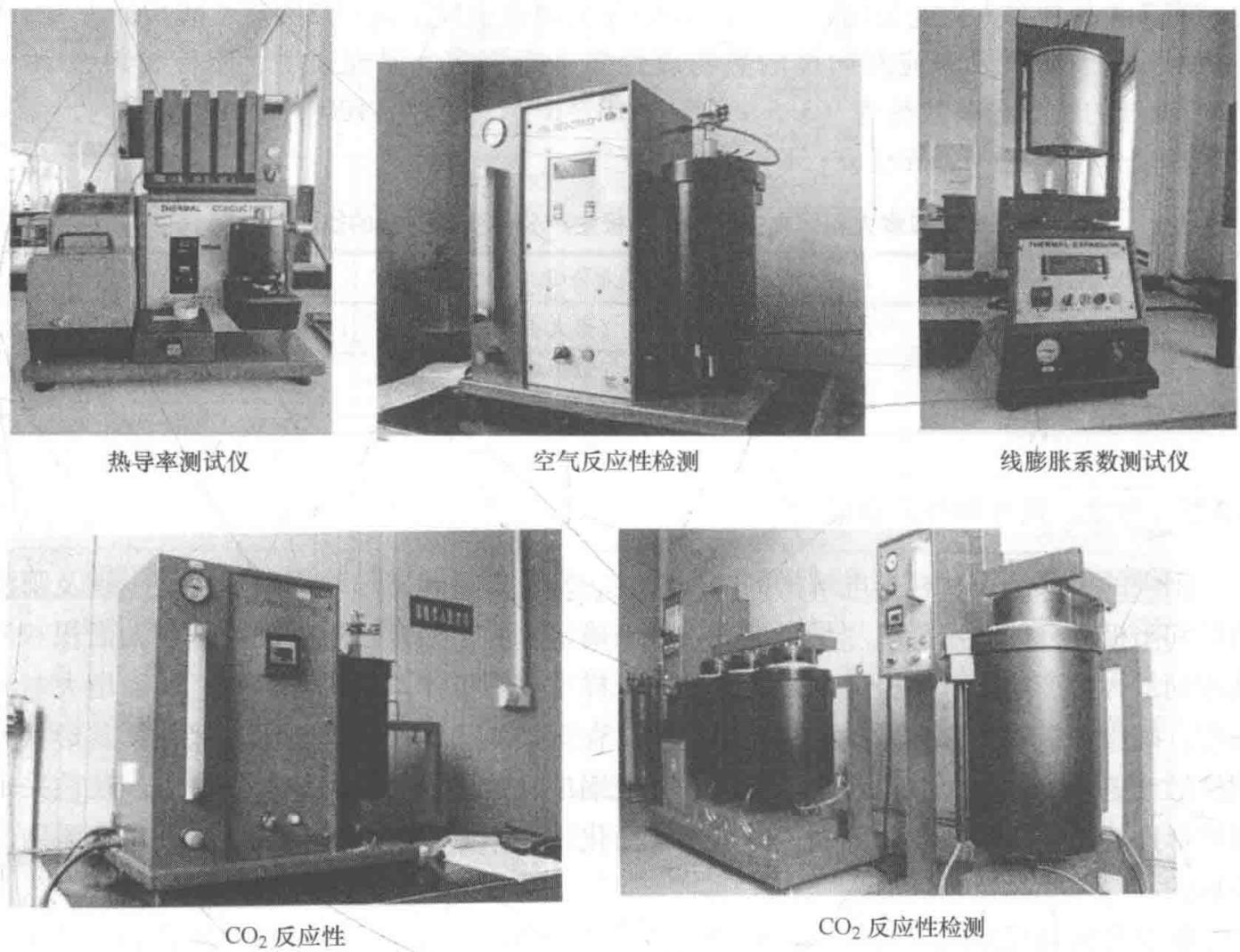

图3：用于评估预焙阳极理化性能的部分测试仪器

超越标准：构建面向实际工况的阳极评价体系

对比我国现行的YS/T285—1998标准与国际先进企业的内控指标（见下表），不难发现，后者在抗弯强度、弹性模量、热导率、空气/CO₂反应性及微量元素控制等方面提出了远为严苛和细致的要求。

表1：国内外预焙阳极关键指标对比简析

所以，一份真正有价值的检测报告，绝非冰冷数据的堆砌，而是基于应用场景的深度解读。它能将微观世界的‘蛛丝马迹’，翻译成指导你工艺优化、供应链筛选和性能突破的‘行动指南’。当常规检测手段已无法解释您的困惑时，或许是时候寻求更深层次的微观洞察了。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，提供专业的预焙阳极检测与失效分析服务，为您的材料研发与质量控制保驾护航。欢迎垂询，电话19939716636
