作为一名在半导体或光伏行业一线工作的工程师,您是否遇到过这样的困境:两批次采购的石墨热场部件(如加热器、坩埚、保温筒),供应商提供的规格书(CoA)参数几乎一模一样——灰分、密度、强度都在允收范围内,然而在单晶炉中的表现却有天壤之别。一批次能稳定拉出高品质晶体,另一批次却导致良率骤降、甚至炉内组件过早开裂。
问题出在哪里?当规格书上的宏观参数无法解释性能差异时,真正的“魔鬼”往往隐藏在微观世界的细节之中。这正是我们——精工博研的碳材料科学家——每天都在解决的问题。这不仅仅是“检测”,更是基于对材料科学与工艺应用的深度理解,去揭示那些规格书上看不到的“隐形杀手”。
规格书上最常见的参数是“灰分含量”,例如 ≤10ppm。这个数字看似精确,实则极具误导性。它就像告诉你一个人的总体重,却没说其中脂肪和肌肉的比例。对于半导体工艺,1ppm的硼(B)污染和1ppm的铝(Al)污染,其后果是截然不同的。
元素“毒性”的差异化: 在硅单晶生长中,硼(B)是P型掺杂剂,极微量的硼污染就会直接改变晶体的电学性能,是头号“剧毒”元素。而铁(Fe)、铜(Cu)、镍(Ni)等金属杂质,则会在硅中形成深能级中心,严重缩短少数载流子寿命,导致器件性能劣化。因此,仅仅一个笼统的“总灰分”指标,完全无法评估材料的真实风险。
检测下限的陷阱: 您的供应商是用什么方法检测杂质的?常规的分析手段可能对某些关键元素的检测下限(Detection Limit)只到ppm级别,而真正影响半导体性能的杂质浓度,往往在ppb(十亿分之一)甚至ppt(万亿分之一)级别。一份“未检出”的报告,可能不是因为杂质不存在,而是因为检测方法的能力不足。
【精工博研的视角】 我们采用辉光放电质谱(GD-MS)和高分辨率电感耦合等离子体质谱(HR-ICP-MS)等高精尖技术,能够对石墨材料进行70多种元素的全谱扫描,检测下限直达ppb甚至更低。我们关注的不是一个模糊的总灰分,而是为您精准锁定那些对您工艺最致命的特定杂质元素,并给出其在ppb级别的准确定量。
即便两块石墨的化学纯度完全相同,其在高温下的表现也可能大相径庭。背后的决定性因素,是肉眼不可见的微观结构。
规格书上的“假密度”或“体积密度”是一个平均值。但在一块大型石墨部件(如加热器)内部,密度是否均匀?是否存在局部疏松或微裂纹?这些局部缺陷是应力集中的起点,在反复的热冲击下,它们会扩展成宏观裂纹,导致部件失效。
更重要的是,不均匀的密度和孔隙结构,直接导致材料的电阻率和热导率在空间上的不一致。这对于依赖电阻发热的石墨加热器而言是致命的。不均匀的电阻率会造成加热器局部过热,形成“热点”,破坏炉内热场的均匀性和稳定性,直接影响晶体生长的质量。

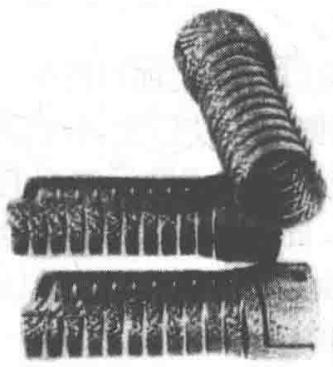

图1 石墨加热器的常见外形

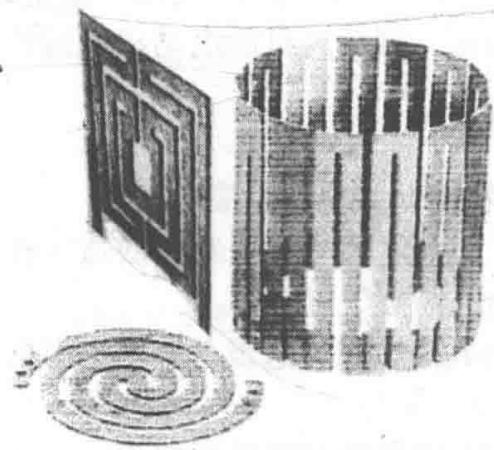

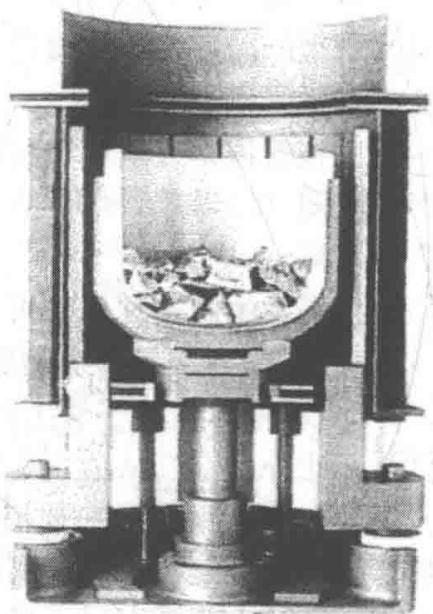

图2 单晶炉石墨加热系统
石墨化度决定了石墨晶格的规整程度。高度石墨化的材料,其热导率、电导率更高,热膨胀系数更低,抗热震性也更优。仅仅依靠高温处理(如2800-3000℃)并不能保证获得完美的石墨结构。原料焦的类型、成型方式都会影响最终的石墨化度。
【精工博研的视角】 我们利用X射线衍射(XRD)分析d002层间距和晶粒尺寸,结合拉曼光谱(Raman)分析ID/IG比值,可以定量评价材料的石墨化程度和晶格缺陷。更进一步,通过扫描电镜(SEM)观察其微观形貌、颗粒排布和孔隙结构,甚至利用X射线计算机断层扫描(Micro-CT)技术对部件进行无损三维成像,直观地揭示内部的密度梯度和微裂纹分布。这些微观结构的“指纹”,才是预测石墨部件性能一致性和寿命的关键。

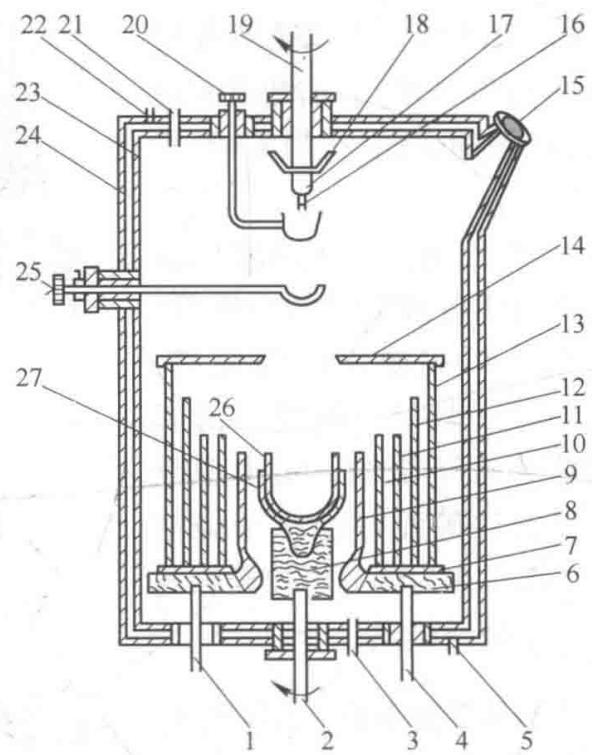

图3 单晶炉结构示意(包含多种石墨件)
半导体工艺对污染极其敏感。石墨本身的多孔结构,使其像一块海绵,容易吸附和释放气体杂质。即便是未使用过的新品,在机加工过程中也可能将切削液、金属粉尘等污染物带入孔隙。
原文中提到的王水浸泡、四氯化碳清洗等方法,在现代工业中或因环保问题、或因效果有限而已不常用。如何验证清洗工艺的有效性?如何确保在高温真空环境下,石墨部件不会成为炉内气氛的“污染源”?这需要对处理前后的表面元素种类与含量进行精密对比分析。

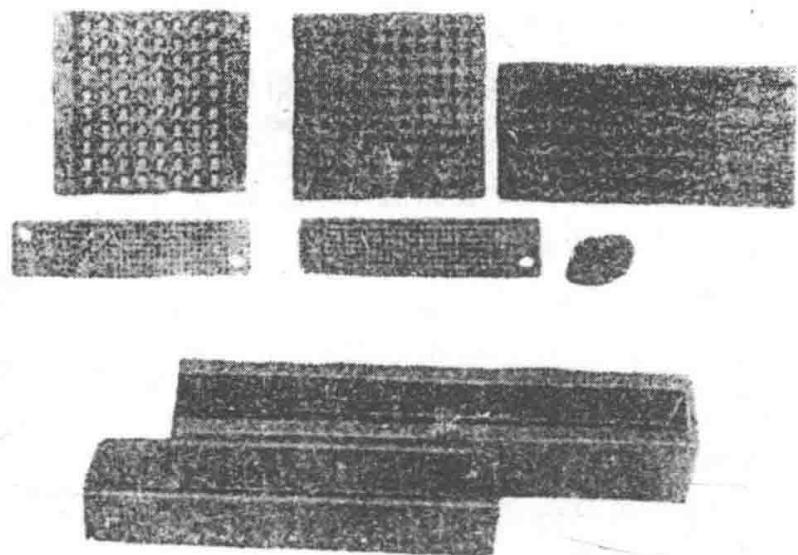

图4 部分电子器件烧结用石墨模具

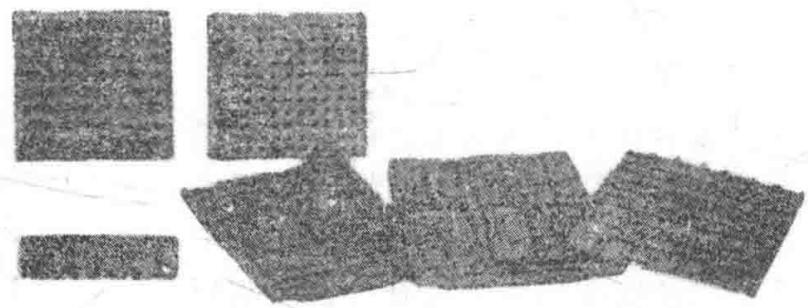

图5 部分可控硅管和绝缘子烧结模具
为了解决石墨的掉粉和透气问题,业界普遍采用在其表面生长一层致密涂层,如热解碳(PyC)或碳化硅(SiC)。然而,这层“铠甲”的质量同样是关键:
厚度与均匀性: 涂层是否均匀覆盖所有表面,尤其是在复杂的内腔和拐角处?
致密性: 涂层是否存在针孔或微裂纹,让内部的杂质依然有通道“越狱”?
结合力: 涂层与石墨基体的结合是否牢固?在热循环中是否会剥落?
【精工博研的视角】 评价涂层质量,绝不能只看外观。我们通过聚焦离子束-扫描电镜(FIB-SEM)在微米尺度切开涂层,直接观察其截面形貌、测量局部厚度、检查内部缺陷。利用X射线光电子能谱(XPS)分析涂层表面的化学状态与元素污染。通过划痕或压痕实验,定量评估涂层的结合强度。这些才是确保涂层真正起到“隔离”作用的科学依据。
在半导体这个对材料性能要求极致苛刻的领域,依赖一份简单的规格书来做采购决策和质量控制,无异于“盲人摸象”。它无法解释批次间的性能波动,无法预测部件的服役寿命,更无法在出现问题时提供有效的溯源方向。
一份真正有价值的检测报告,绝非冰冷数据的堆砌,而是基于应用场景的深度解读。它能将微观世界的‘蛛丝马迹’,翻译成指导你工艺优化、供应链筛选和性能突破的‘行动指南’。当常规检测手段已无法解释您的困惑时,或许是时候寻求更深层次的微观洞察了。
