深度解析：钛酸铝（AT）的性能悖论与应用瓶颈

在高温耐火材料领域，钛酸铝（Al₂TiO₅，简称AT）是一个让人又爱又恨的角色。它凭借着几乎为零的热膨胀系数和由此带来的卓越抗热震性，在众多严苛应用中备受青睐。然而，这种优异性能的背后，却隐藏着深刻的结构性矛盾，直接导致了其在应用中难以回避的两大致命弱点。

晶体结构与物性基础

钛酸铝属于斜方晶系，其基本物理性质为：

• 晶胞参数: a₀ = 0.9429 nm, b₀ = 0.9636 nm, c₀ = 0.3591 nm
• 理论密度: 3.702 g/cm³
• 熔点: 1860 ± 10°C

其性能的核心，源于其极端的热膨胀各向异性。在不同晶轴方向上，其热膨胀行为差异巨大：

• a 轴: -2.6 × 10⁻⁶ /°C (负膨胀，即受热收缩)
• b 轴: +11.8 × 10⁻⁶ /°C (正膨胀)
• c 轴: +19.4 × 10⁻⁶ /°C (强正膨胀)

这种看似矛盾的特性——一个方向收缩，另两个方向膨胀——正是理解钛酸铝一切性能的关键。在烧结冷却过程中，晶粒间因各晶轴取向不同而产生巨大的内部应力。当应力超过材料的断裂韧性，便会在晶界或晶内自发形成大量弥散的微裂纹。

正是这些微裂纹，吸收和缓冲了材料在剧烈温度变化时产生的宏观应力，使得钛酸铝烧结体的整体热膨胀系数趋近于零。可以说，钛酸铝的优异抗热震性，恰恰是建立在一种“自损八百”式的微观结构之上。

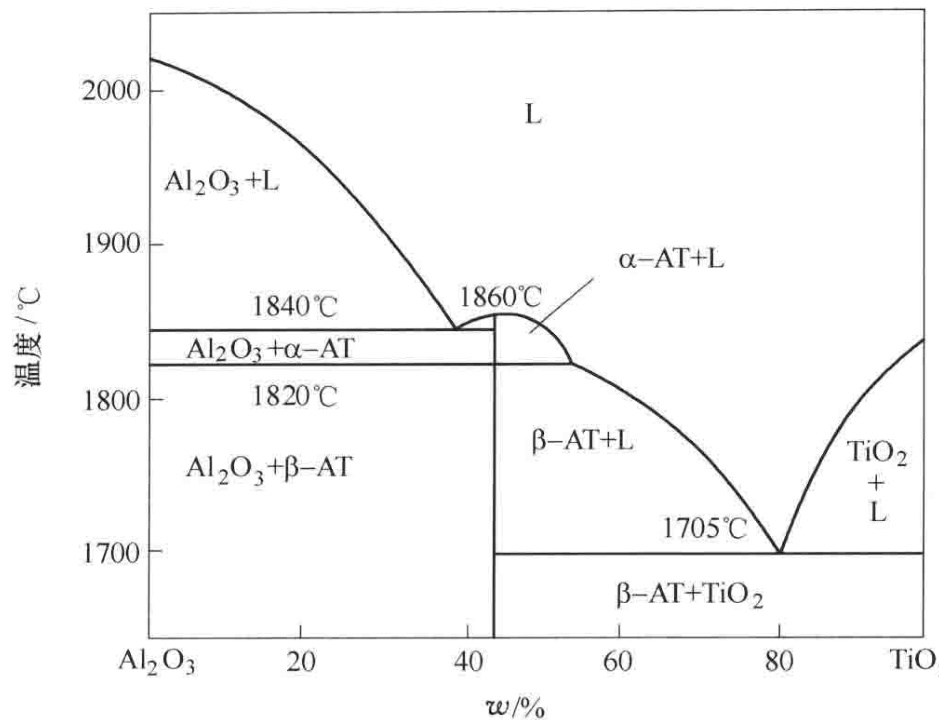

图1 Al₂O₃-TiO₂ 系相图

应用中的两大“阿喀琉斯之踵”

尽管具备优良的抗热震性，以及对熔融铝液、钢液、铜渣和钢渣的良好不浸润性与耐碱腐蚀能力，钛酸铝的两个固有缺陷极大地限制了其应用范围。

1. 高温下的不稳定性：热分解

钛酸铝的晶格结构存在一个先天缺陷：为Al³⁺离子提供的空间远大于其离子半径。当温度升高，晶格振动加剧，能量足够高的Al³⁺离子便有可能“逃离”其晶格位置，导致整个结构失稳分解。

大量研究证实，在800°C至1300°C（部分研究认为是850°C至1250°C）这个关键的温度区间内，钛酸铝会逆向分解为其合成原料——刚玉（Al₂O₃）和金红石（TiO₂）。这一过程在1100°C附近最为剧烈。一旦分解发生，材料将彻底丧失其低膨胀特性，抗热震性能也随之荡然无存。

2. 固有的低机械强度：难以致密化的宿命

问题的根源又回到了微裂纹。这些赋予材料抗热震性的微观结构，同时也是应力集中的薄弱点，使得材料的机械强度非常低。在烧结过程中，热膨胀的各向异性使得晶粒之间难以形成强有力的结合，导致烧结体气孔率高，难以实现完全致密化。这直接表现为材料的脆性大、强度低，无法承受较高的机械载荷。

因此，如何精确控制钛酸铝材料在特定工况下的热分解行为，以及评估其因微裂纹导致的力学性能衰减，成为品控和失效分析中的核心难题。准确表征材料在目标温度区间的相变过程与力学性能变化，对确保其应用可靠性至关重要。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测耐火材料热物理性能央企背景，可靠准确。欢迎沟通交流，电话19939716636
