晶体学的“坐标系”：深入理解轴单位、轴率与晶体定向

日期：2025-07-16 浏览：15

要精确描述一个宏观物体，我们依赖于坐标系。对于晶体而言，其内部原子、离子或分子的规则排列构成了一个三维周期性结构，这同样需要一个内在的“坐标系”来标定。这个坐标系并非随意设定，而是由晶体自身的对称性所决定的。晶轴、轴单位与轴率，正是定义这个微观坐标系的基石。

晶轴的选择遵循严格的对称原则，通常选取晶体中显著的对称轴、对称面法线或重要的晶棱方向。这些方向，本质上是晶体内部结构在三维空间中的主要行列方向。一旦确定了 x、y、z 三个晶轴，我们就需要定义沿这些轴的“单位刻度”，这便是轴单位。

轴单位，在晶体定向的语境下，特指作为晶轴的行列方向上，相邻两个结构结点之间的实际距离。我们习惯用 a、b、c 分别表示 x、y、z 轴上的轴单位长度。这三个长度的比值 a:b:c，则被称为轴率，它描述了晶体单位晶胞的基础形态比例。

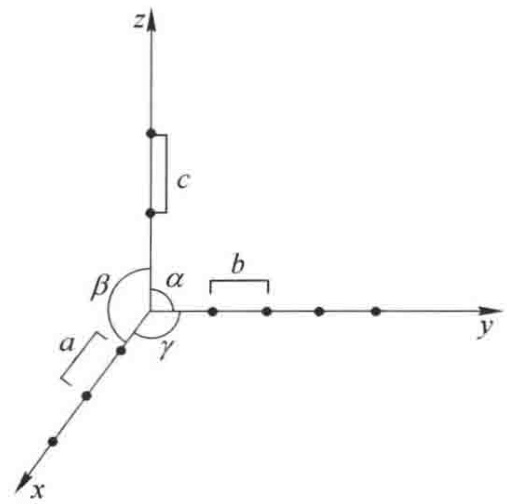

图1 晶轴、轴角与轴单位示意图

那么，在实际的晶体分析中，我们如何精确地确定这些看似抽象的参数呢？答案是X射线衍射（XRD）技术。通过分析X射线在晶体内部的衍射图样，可以精确测定出晶体的晶格常数，包括轴单位和轴角。

以单斜晶系的钾长石为例，这是一种重要的硅酸盐工业原料。通过X射线测定，我们得知其晶格常数为： α = 90°, β = 116°03′ 轴率 a:b:c = 0.6585:1:0.5554

这里的轴率通常以 b 轴的单位长度为1进行归一化处理。这些数据不仅是钾长石的身份标识，也直接关联到其物理和化学性质。要获得一套准确可靠的晶格常数，对样品纯度、制备工艺以及衍射实验的精度都有着极高的要求。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测晶体结构分析央企背景，可靠准确。欢迎沟通交流，电话19939716636

基于对称性和晶格常数的不同，晶体可以被归入七大晶系。每个晶系都有其独特的晶轴选择标准和晶体常数特征，如下表所示。

表1 各晶系晶体定向标准

晶系	选轴标准	晶轴的位向	晶体常数
等轴晶系	以3个互相垂直的四重或二重对称轴为x、y、z轴。	z—直立, y—左右, x—前后	a=b=c α=β=γ=90°
四方晶系	以四重或二重旋转反映轴为主轴(z轴)，两个与之垂直的二重轴为x、y轴；若无，则选对称面法线或晶棱方向。	z—直立, y—左右, x—前后	a=b≠c α=β=γ=90°
六方晶系/三方晶系¹	以六重、三重或三重旋转反映轴为主轴(z轴)，三个与之垂直的二重轴为x、y、u轴；若无，则选对称面法线或晶棱方向。	z—直立, y—左右, x、u—对着观察者	a=b≠c α=β=90°, γ=120°
斜方晶系	以3个互相垂直的二重轴为x、y、z轴；或以一个二重轴为z轴，两个对称面法线为x、y轴。	z—直立, y—左右, x—前后	a≠b≠c α=β=γ=90°
单斜晶系	以唯一的二重轴或对称面法线为y轴，在垂直于y轴的平面内任选两个晶棱方向为x、z轴。	z—直立, y—左右, x—斜对着观察者	a≠b≠c α=γ=90°, β≠90°
三斜晶系	以任意三个不共面的晶棱方向为x、y、z轴。	z—直立, y—左右, x—对着观察者	a≠b≠c α≠β≠γ≠90°
