滑动水口系统耐火材料：技术演进与优化路径

在现代连铸工艺中，滑动水口系统是精确控制钢水流量的核心组件，其性能直接影响铸坯质量与生产效率。然而，耐火材料的选择与应用却常常成为制约系统稳定性的瓶颈。为什么看似简单的滑板砖、座砖和水口砖，在高温、高腐蚀环境中表现差异如此之大？本文将从滑动水口系统的结构原理出发，剖析耐火材料的技术现状与挑战，探索如何通过材料优化与工艺改进提升使用寿命，并为中国钢铁行业提供切实可行的建议。

滑动水口系统的核心功能与结构

滑动水口系统在连铸工艺中承担着精确控流的重任，主要应用于两个关键位置：一是钢包底部，调节钢水向中间包的流速；二是中间包底部，控制钢水注入结晶器的速率，从而影响铸坯的拉速与质量。系统的核心在于通过机械操作驱动滑板滑动，动态调整上下滑板孔的开合程度，改变钢水的流通截面积。

如图20-24所示，滑动水口系统由座砖、铸口砖（包括上水口和下水口）以及滑板砖组成。这些耐火组件需在1600°C以上的高温、强腐蚀和剧烈热震环境中稳定运行。座砖固定水口位置，铸口砖引导钢水流动，而滑板砖通过滑动实现流量调控。三者共同决定了系统的密封性、控流精度和使用寿命。

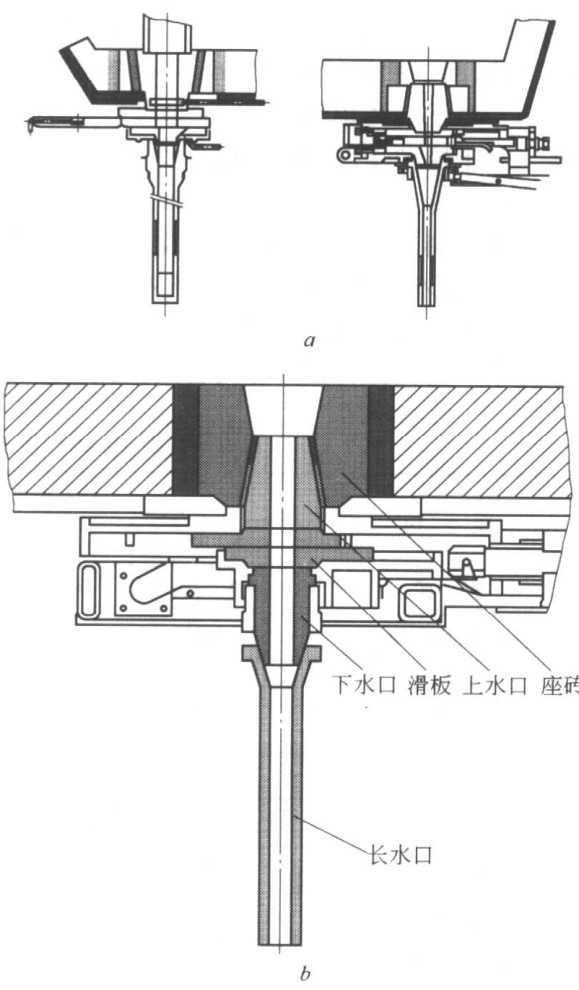

图20-24 滑动水口所在位置
a—中间包下部滑动水口；b—钢包下部滑动水口

耐火材料的现状与挑战

1. 历史局限：低寿命与一次性使用

在中国钢铁行业早期，滑动水口系统的耐火材料以低成本、不烧成制品为主，例如普通铝炭滑板和刚玉基水口砖。这些材料虽然价格低廉，但存在显著缺陷：抗热震性差、侵蚀速率高、尺寸稳定性不足，导致滑板砖和水口砖往往仅能使用一次。尤其在小型转炉和电炉钢厂，这种一次性滑板的广泛应用，造成了材料浪费和频繁停机更换，严重制约生产效率。

以钢包滑板为例，早期产品多为低质铝炭材料，平均寿命仅1次。而上水口和下水口的寿命同样有限，低质刚玉砖甚至在10次以内便需更换。这种现状不仅增加了运营成本，也对铸坯质量的稳定性构成威胁。

2. 技术进步：寿命提升与材料多元化

随着耐火材料技术的进步，滑动水口系统的性能显著提升。国外领先企业已普遍采用高性能铝锆炭滑板，钢包滑板寿命可达8次，中间包滑板则能支持一个连浇周期（约6-8次）。这些滑板通过优化碳结合相和锆英石添加量，显著提高了抗侵蚀性和热震稳定性。

在中国，优质铝锆炭和铝炭滑板的寿命已提升至2-4次，部分高端产品接近国际水平。例如，铝锆炭滑板通过引入氧化锆组分，有效减缓了钢水和渣线的侵蚀速率。而上水口材料则逐渐向高纯刚玉、铬刚玉和复合铝炭砖过渡，寿命可达20-30次。然而，国内仍有大量中小钢厂因成本压力，继续依赖一次性滑板，未能充分享受技术红利。

3. 关键痛点：质量控制与应用保守

尽管材料性能有所提升，但中国滑动水口系统仍面临多重挑战。首先，产品质量参差不齐。部分国产滑板在显微结构设计和烧结工艺上与国际先进水平存在差距，导致抗裂纹扩展能力不足。其次，控制结构设计不够精细，例如滑板孔的几何精度和表面平整度，直接影响控流稳定性和密封性。最后，使用策略过于保守。许多钢厂为避免漏钢风险，倾向于提前更换耐火组件，未能充分发挥材料潜力。

以中间包为例，国内许多钢厂仍偏好使用塞棒控流，而非滑动水口系统。这种选择虽简化了操作，但在高精度连铸场景下，难以满足复杂钢种对流量控制的严苛要求。如何在材料、结构和使用策略上实现协同优化，成为行业亟需解决的课题。

优化路径：材料与工艺的双轮驱动

1. 材料升级：从成分到微观结构的突破

要提升滑动水口系统的耐火材料性能，需从成分设计和微观结构优化入手。对于滑板砖，铝锆炭材料仍是主流选择，其关键在于平衡氧化铝、碳和氧化锆的比例。研究表明，适量添加纳米碳纤维可显著提高滑板的抗热震性，而微量稀土氧化物的引入则能优化晶界结构，减缓侵蚀速率。

对于上水口，高纯刚玉砖因其优异的抗渣侵蚀性而广受青睐，但成本较高。铬刚玉砖则在抗化学侵蚀和热震稳定性间取得了较好平衡，适合中高端应用。下水口通常与滑板同步更换，其材料选择需兼顾与滑板的相容性和耐磨性。复合铝炭砖因成本效益突出，成为中小钢厂的优选。

然而，材料性能的提升离不开精准的检测与验证。例如，耐火材料的显微结构、孔隙率和抗侵蚀性能，需通过扫描电镜（SEM）和高温侵蚀试验来表征。这些测试对样品制备和设备精度要求极高，稍有偏差便可能导致结果失真。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测耐火材料显微结构与性能，央企背景，可靠准确。欢迎沟通交流，电话19939716636

2. 结构优化：从设计到制造的精益化

滑板砖的几何精度和表面质量直接影响控流效果。例如，滑板孔的圆度偏差若超过0.1mm，可能导致钢水流量波动，进而影响铸坯质量。因此，制造过程中需采用高精度成型技术和表面抛光工艺，确保滑板间的贴合度。

此外，滑动机构的热膨胀匹配性同样关键。座砖、滑板和水口砖在高温下的膨胀系数差异，可能引发应力集中和裂纹扩展。通过有限元模拟（FEA）优化组件设计，可有效降低失效风险。如果您在滑板结构优化或热膨胀匹配方面遇到难题，我们非常乐意与您探讨解决方案。

3. 使用策略：从保守到科学的转变

延长耐火材料寿命，不仅依赖材料本身，还需优化使用策略。例如，通过实时监测钢水温度和渣线侵蚀程度，可精准判断滑板的剩余寿命，避免过早更换。此外，采用智能化控流系统，能够动态调整滑板开度，减少材料在高负荷工况下的磨损。

对于中间包滑板，建议推广“连浇周期”管理模式，即以一个完整连浇（6-8次）为目标，结合钢种特性和生产节奏，制定科学的更换计划。这种策略已在国外成熟钢厂中得到验证，国内钢厂不妨大胆尝试。

未来展望：智能化与可持续性的融合

滑动水口系统耐火材料的未来发展，将围绕智能化和可持续性展开。一方面，基于物联网和AI的智能监测系统，能够实时分析耐火材料的侵蚀状态，预测剩余寿命，从而优化更换时机。另一方面，绿色耐火材料的研发将成为重点。例如，低碳结合相滑板和可回收水口砖，不仅能降低环境负荷，还可大幅减少生产成本。

然而，这些前沿技术的落地，离不开高精度的检测支持。从材料成分到使用性能的全面表征，是确保技术可靠性的基石。精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测耐火材料性能与失效分析，央企背景，可靠准确。欢迎沟通交流，电话19939716636

结语

滑动水口系统耐火材料的每一次进步，都为连铸工艺的稳定性和效率注入新动能。从一次性低质滑板到高寿命铝锆炭组件，中国钢铁行业在材料技术上已取得长足进步，但与国际先进水平仍有差距。未来的突破，需在材料创新、结构优化和使用策略上协同发力。唯有以科学为依托，以检测为保障，方能铸就更耐用、更高效的滑动水口系统，为中国钢铁工业的转型升级提供坚实支撑。
