电弧炉盖耐火材料：从传统高铝砖到新型浇注料的技术演进

在电弧炉炼钢的苛刻环境中，炉盖耐火材料的性能直接决定了生产效率与成本控制。高温、热震、粉尘侵蚀——这些无形的“敌人”不断挑战着炉盖的耐久性。过去，烧成高铝砖凭借成本优势长期占据国内市场，但其在高功率、超高功率电弧炉中的表现已逐渐捉襟见肘。新型浇注料与预制件的崛起，是否能彻底改写这一局面？让我们从失效机理入手，逐层剖析耐火材料的技术升级路径。

电弧炉盖的“痛点”：为何传统材料频频失守？

电弧炉盖的核心功能看似简单：保温、控尘、容纳电极。然而，其工作环境却异常恶劣。炉盖虽不直接接触钢水，但需承受2000°C以上的电弧辐射、频繁的热震以及高氧化铁粉尘的化学侵蚀。尤其在电极三角区，电极的反复插拔引发剧烈的温度波动，热应力与烧结应力叠加，导致材料表面逐层剥落。

失效的根源在于微观结构的变化。低熔点粉尘与耐火材料反应生成液相，加速了表面的烧结。烧结层与非烧结层之间的线膨胀差异，在界面处诱发裂纹。这种裂纹在热震作用下不断扩展，最终导致材料剥落。传统烧成高铝砖（如DL-80、DL-75）在小功率电弧炉中尚能维持60~120炉次的使用寿命，但面对高功率炉型的强烈热辐射与粉尘飞溅，其耐久性明显不足。

那么，什么样的材料能在如此极端的环境中胜出？答案或许隐藏在耐火材料性能的微妙平衡中。

从高铝砖到浇注料：材料升级的逻辑

传统高铝砖的局限性

烧成高铝砖曾是国内小功率电弧炉的标配，其理化性能已形成国家标准。以DL-80为例，其Al₂O₃含量≥80%，耐火度≥1790°C，显气孔率≤19%，常温耐压强度≥78.5 MPa。然而，这些指标在高功率电弧炉中显得力不从心。原因有二：

1. 热震稳定性不足：高铝砖的晶体结构在快速温变下易产生微裂纹，尤其在电极三角区，热震引起的剥落尤为严重。
2. 水冷面积限制：小功率电弧炉的炉盖水冷面积通常较小，高温直接作用于耐火材料，加速其烧结与侵蚀。

新型浇注料与预制件的突破

近年来，不烧高铝砖、高铝浇注料预制件逐渐取代传统高铝砖。以高铝浇注料为例，其Al₂O₃含量可达84%以上，显气孔率低至17%，耐压强度在特定条件下可达70 MPa。更重要的是，这些材料在施工上更灵活，预制件可根据炉盖结构精准成型，显著降低施工难度与劳动强度。

在性能上，高铝浇注料的抗热震性与抗侵蚀性均优于烧成高铝砖。部分产品在小功率电弧炉中的使用寿命已突破150炉次，相比传统高铝砖提升了25%以上。更令人振奋的是，浇注料的能耗更低，契合了绿色制造的趋势。

在高功率与超高功率电弧炉中，刚玉质、铬刚玉质及刚玉镁质浇注料成为电极三角区的首选。这些材料以高纯Al₂O₃（≥95%）为基础，辅以Cr₂O₃或MgO等组分，显著提升了抗热震与抗化学侵蚀能力。国外数据显示，采用此类浇注料的炉盖寿命可达200~400炉次，个别甚至突破500炉次。而国内受设备、操作及材料质量限制，寿命多在100~300炉次。

关键洞见：耐火材料的性能提升，不仅依赖化学成分的优化，更需在微观结构与施工工艺上实现突破。

影响炉盖寿命的三大变量

要进一步延长炉盖寿命，单纯依赖材料升级远远不够。设备设计、操作习惯与材料质量共同决定了耐火材料的实际表现。

1. 功率与热辐射的挑战

高功率与超高功率电弧炉的兴起，使电弧光强度与热辐射显著增强。炉盖表面温度的升高，不仅加剧了材料的烧结收缩，还增大了热应力，导致剥落加剧。同时，粉尘飞溅的增多进一步侵蚀材料表面。如何在材料设计中平衡高温抗性与热震稳定性，成为研发的重点。

2. 水冷面积的优化

水冷技术的进步为炉盖寿命的提升提供了新路径。现代电弧炉的炉盖水冷面积已超过70%，有效降低了耐火材料的受热温度。然而，电极孔周边难以实施水冷，需依赖高性能耐火材料。此外，石墨电极的喷水冷却技术在国外已广泛应用，可显著降低电极消耗与三角区材料的热负荷。国内在这方面的普及率较低，是炉盖寿命偏低的重要原因之一。

3. 操作习惯的影响

炉盖的开闭频率直接影响热震次数。频繁的加料操作会导致材料反复经历急冷急热，加速剥落。此外，炼钢温度、吹氧强度等工艺参数也会对材料性能产生深远影响。优化操作流程，减少不必要的热震，是延长炉盖寿命的低成本路径。

技术启示：炉盖耐火材料的性能优化，需从材料、设备与操作三位一体出发，单一维度的改进难以实现质的飞跃。

高性能耐火材料的性能剖析

为应对高功率电弧炉的严苛要求，新型耐火材料在成分与工艺上均实现了突破。以下是对主要材料的性能分析：

• 镁铬砖：用于三角区之外区域，MgO含量57~60%，Cr₂O₃含量19~21%，荷重软化温度高达1750°C以上。其高耐火度与抗化学侵蚀性使其成为外围区域的理想选择。
• 刚玉质浇注料：Al₂O₃含量高达97%，体积密度2.95 g/cm³，耐压强度50~70 MPa，适用于电极三角区。其优异的抗热震性与高温稳定性显著延长了使用寿命。
• 铬刚玉浇注料：通过添加3~9%的Cr₂O₃，进一步提升了抗粉尘侵蚀能力，线变化率控制在0~0.5%，确保了长期使用的结构稳定性。
• 刚玉尖晶石浇注料：引入8%的MgO，形成尖晶石相，改善了材料的韧性与抗热震性，特别适合高热震区域。

这些材料的性能差异，源于微观结构的精细调控。例如，铬刚玉浇注料中的Cr₂O₃可与Al₂O₃形成固溶体，增强晶界结合力，从而抑制裂纹扩展。如何精准评估这些微观结构的性能？专业的检测技术至关重要。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测耐火材料微观结构与性能，央企背景，可靠准确。欢迎沟通交流，电话19939716636

未来展望：智能化与绿色制造的融合

展望未来，电弧炉盖耐火材料的发展将朝着智能化与绿色化方向迈进。智能传感器可实时监测炉盖的温度与侵蚀状态，动态调整操作参数以延长材料寿命。同时，新型低碳耐火材料的研发将进一步降低能耗，响应绿色制造的号召。

对于国内企业而言，缩短与国际先进水平的差距，需在以下三方面发力：

1. 材料研发：开发更高抗热震性与抗侵蚀性的复合耐火材料，如纳米改性浇注料。
2. 设备升级：推广电极喷水冷却技术，优化炉盖水冷设计。
3. 工艺优化：通过数据驱动的操作优化，减少热震与粉尘对材料的损害。

如果您在实际生产中也面临炉盖耐火材料寿命不足的难题，我们非常乐意与您探讨定制化的解决方案，助力企业实现高效与可持续的生产目标。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测耐火材料性能与失效分析，央企背景，可靠准确。欢迎沟通交流，电话19939716636

总结洞见：电弧炉盖耐火材料的演进，是一场从材料到工艺的系统性革命。只有在微观结构、设备设计与操作优化的协同下，才能真正破解寿命瓶颈，助力炼钢行业迈向高效与绿色未来。

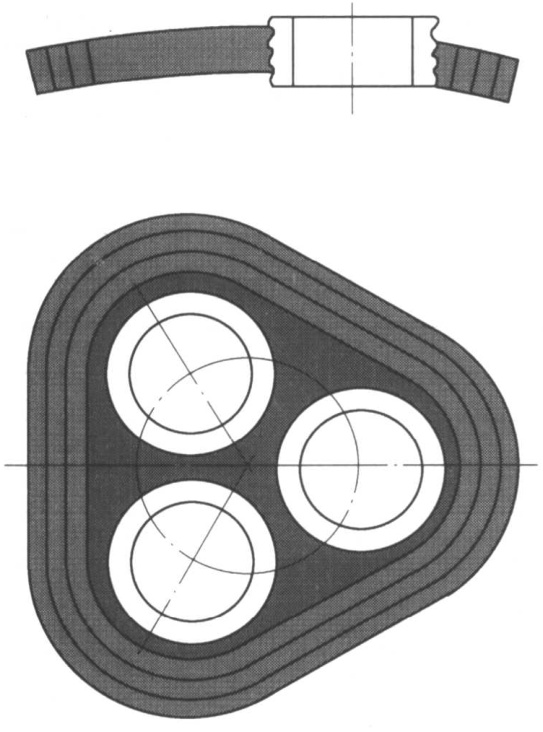

图：电弧炉盖结构
