玻璃窑运行中，耐火材料为何会加速损耗？答案指向一个核心问题：玻璃液的侵蚀作用。作为玻璃生产的核心装备，窑炉内耐火材料的寿命直接决定了生产效率与成本控制。面对高温玻璃液的化学侵蚀与物理渗透，耐火材料的选择与优化成为工程师与品控专家的必修课。本文将从化学成分、微观结构及工艺优化的角度，深度剖析玻璃液侵蚀耐火材料的机理，并为延长窑炉寿命提供实用策略。
玻璃液的侵蚀能力源于其化学组成与耐火材料之间的相互作用。常规钠钙玻璃属于 Na2O-CaO-SiO2 体系，而玻璃窑常用耐火材料则以 Al2O3、SiO2、ZrO2、MgO 和 Cr2O3 为主要成分。基于“相似相熔”原理，玻璃液与耐火材料在高温下因化学亲和性产生强烈反应，导致材料表面溶解或剥落。侵蚀因此成为耐火材料损毁的主导机制。
如何通过成分优化降低侵蚀？以玻璃原料为例，硅砂作为基础组分，加入少量 Al2O3 可提升钠钙玻璃的密度与软化温度，同时降低热膨胀系数，增强结构稳定性。ZrO2 的作用尤为关键，其在硅酸盐玻璃中的溶解度极低，溶解后显著提高玻璃液黏度，从而减缓对耐火材料的侵蚀速率。对于无色玻璃生产，含 ZrO2 的耐火材料常被优先选用于高侵蚀区域的池壁砖。
Cr2O3 的应用则需权衡利弊。作为玻璃着色剂，Cr3+ 赋予玻璃绿色，Cr6+ 则呈现黄色，但其低溶解性常导致生产难题。若着色对产品无负面影响，含 Cr2O3 的耐火材料可用于高侵蚀部位以增强耐久性。此外，用 MgO 部分替代 CaO 能有效降低玻璃析晶倾向，优化料性，为耐火材料选择提供了更多灵活性。
关键洞见：耐火材料化学成分的选择，需精准匹配玻璃液的侵蚀特性与生产目标，ZrO2 和 Cr2O3 的战略应用可显著延长材料寿命。
化学成分之外，耐火材料的微观结构同样深刻影响其抗侵蚀性能。气孔率、砖缝及玻璃相的分布，共同决定了玻璃液的渗透路径与侵蚀速率。玻璃液通过气孔渗入耐火材料内部，优先攻击薄弱环节，如晶界或非晶相，随后破坏晶体间的结合点，最终导致结构崩解。

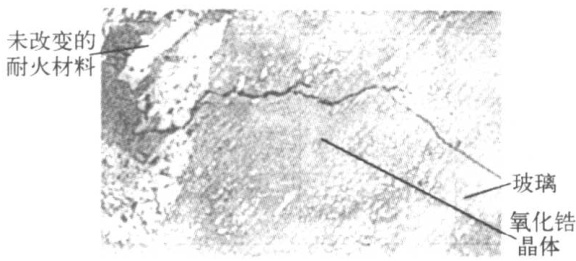

砖缝的存在进一步加剧了侵蚀。它们不仅为玻璃液提供了渗透通道，还扰乱了耐火材料表面的液流稳定性。表面熔体因涡流效应丧失高黏度保护层，削弱了耐火材料的自保护能力，侵蚀速率随之攀升。以电熔 AZS 砖为例，其侵蚀过程清晰展现了结构破坏的递进性：首先，砖中的玻璃相被低黏度玻璃液置换；接着，刚玉相逐步溶解，液相黏度上升暂时减缓侵蚀；但当刚玉完全溶解后，未熔斜锆石散落形成结石，材料表面结构彻底瓦解（如图22-16所示）。
如何通过微观结构优化提升抗侵蚀性？生产工艺的选择至关重要。以电熔 AZS 砖为例，氧化法与还原法产品的性能差异显著。氧化法生产的 33 号 AZS 砖玻璃相渗出温度高达 ≥1400°C，而还原法仅为 1080°C，性能差距导致后者已逐渐被市场淘汰。
检测需求：要准确评估耐火材料的微观结构与抗侵蚀性能，需依赖高精度的材料分析技术，如 SEM-EDS 显微结构观察与高温性能测试。这正是专业检测服务的核心价值所在。
精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测耐火材料微观结构与高温性能，央企背景，可靠准确。欢迎沟通交流，电话19939716636

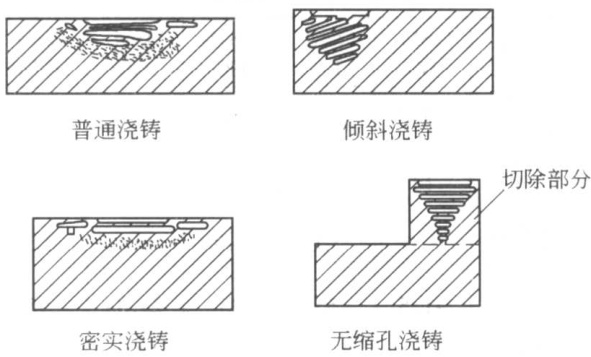

电熔耐火材料的抗侵蚀性能还与其浇铸工艺密切相关。普通法、倾斜法、密实法及无缩孔法生产的砖体，其缩孔分布与致密度差异显著（如图22-17所示）。复杂工艺通常涉及更多切除步骤，产品致密度更高，抗侵蚀性能更优，但成本也随之上升。
从工程角度看，耐火材料的选择需平衡窑炉整体寿命与建窑成本。高端无缩孔浇铸砖适合高侵蚀区域，而普通浇铸砖可用于低负荷部位，通过合理搭配实现成本与性能的优化。
实践建议：在实际选材中，建议结合窑炉运行条件与预期寿命，定制化配置不同等级的耐火材料。如果您面临如何优化耐火材料选型或评估其抗侵蚀性能的难题，我们非常乐意与您探讨系统化解决方案。
玻璃液对耐火材料的侵蚀是一个多维挑战，涉及化学成分、微观结构与生产工艺的协同优化。未来，随着材料表征技术的进步，如原位高温显微分析与大数据驱动的性能预测，耐火材料的选型与设计将更加精准。智能化窑炉管理系统也有望通过实时监控侵蚀状态，动态调整运行参数，进一步延长耐火材料寿命。
核心启示：在玻璃窑耐火材料的选择与优化中，化学成分决定侵蚀的起点，微观结构影响破坏的进程，而工艺创新则定义了性能的上限。唯有通过科学检测与系统设计，才能在成本与寿命间找到最佳平衡。
精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测耐火材料抗侵蚀性能与工艺优化，央企背景，可靠准确。欢迎沟通交流，电话19939716636
首页
检测领域
服务项目
咨询报价
