马夏值：解密高炉炮泥作业性能的关键指标

在高炉炼铁的严苛环境中，出铁口的稳定与安全至关重要。炮泥，作为封堵出铁口的关键耐火材料，其性能直接决定了生产的顺行与安全。然而，“好用”的炮泥究竟好在哪里？如何将这种依赖经验感知的“作业性能”转化为一个可量化、可控制的工程参数？答案指向一个核心指标——马夏值。

马夏值（Marshall Value）是专门用于衡量高炉出铁口炮泥作业性能的特性数值。它并非一个抽象的理论概念，而是通过一个高度模拟实际工况的物理测试来确定。

该测试使用马夏（Marshall）试验机。可以将其理解为一台微缩版的“泥枪”。测试时，将待检的炮泥（一种可塑性泥料）填入试验机的特定模型中，然后施加压力，强制其通过模型底下一个标准直径的挤出口。当炮泥开始稳定挤出时，系统所施加的压力值，即为该炮泥的马夏值，单位通常为MPa。

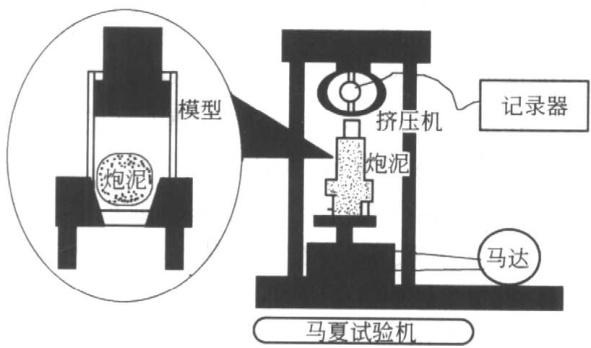

图17-5 炮泥作业指数测定仪器

马夏值并非一个固定不变的数字，它与炮泥复杂的黏-塑-弹性流变特性紧密相关。对于常规的高炉炮泥，其马夏值通常会根据实际泥枪的挤压力进行适配，波动范围大致在0.45 ~ 1.4 MPa之间。这个数值背后，反映了炮泥能否满足三项核心的现场应用要求：

1. 优良的可塑性。 炮泥在挤出时必须形成连续、不开裂的泥柱，这保证了它在填充进出铁孔后，能紧密贴合孔壁，形成一个完整、无缝的保护层，即“泥包”。一个过硬或过脆的炮泥无法实现有效封堵。

2. 良好的润滑性。 泥料必须能够顺畅、稳定地被挤入高温的出铁孔深处，不能在通道内发生卡滞或梗阻。这要求炮泥在受压时，与设备及孔壁之间产生有效的润滑，降低挤进阻力。

3. 适度的烧结性与抗侵蚀能力。 进入出铁孔后，炮泥需要在高温作用下发生适当的烧结，形成具备一定强度、能抵抗铁水和熔渣侵蚀与冲刷的致密结构，从而有效保护出铁孔周边的耐火衬体。

要同时实现这三种看似矛盾的性能，炮泥的配方设计就成了一门精密的平衡艺术。增塑剂、润滑剂和助烧结剂等功能性添加剂的种类与配比，直接决定了最终的马夏值和现场作业表现。因此，马夏值不仅是评价炮泥成品质量控制的关键数据，更是指导其研发和配方优化的核心依据。要精确控制炮泥的这几项关键性能，获得稳定可靠的马夏值数据，对测试设备、样品制备和操作流程都提出了极高的专业要求。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636
