铬刚玉的深层解析：从理想固溶体到微观结构的复杂博弈

氧化铝（Al₂O₃），作为刚玉的本体，是先进陶瓷领域不可动摇的基石。然而，当它的晶格中迎来一位特殊的“客人”——氧化铬（Cr₂O₃），一场深刻的材料变革便拉开了序幕。这不仅仅是两种氧化物的简单混合，而是在原子尺度上形成了一种被称为铬刚玉的固溶体，其性能与行为远比想象中更为复杂和迷人。

晶格的完美兼容与性能飞跃

自然界中的绿铬矿（Eskolaite），即纯净的Cr₂O₃，与刚玉拥有完全相同的晶体结构。这种结构上的“血缘关系”使得它们能够无限互溶，形成化学式为 (Al₂₋ₓCrₓ)O₃ 的连续固溶体，其中 x 值可以从0平滑过渡到2。这就像是两种尺寸略有差异但形状完全相同的积木，可以按任意比例拼搭在一起。

这种原子级别的融合，直接带来了宏观性能的显著提升。经典的Al₂O₃-Cr₂O₃相图揭示，在2050℃至2275℃的广阔温区内，二者能形成稳定的液-固相。随着氧化铬含量的增加，固溶体的熔融温度和力学性能也随之攀升。早在20世纪30年代，E. Ryshkevitsch便以金相学的视角，将这种材料类比为一种陶瓷“合金”，预言了其卓越的潜力。

这一现象的微观基础遵循着韦加德定律（Vegard’s Law）。该定律指出，在固溶体中，晶格常数会随着溶质离子的尺寸变化而发生线性改变。由于Cr³⁺离子的半径（0.0615 nm）略大于Al³⁺（0.0535 nm），当Cr³⁺取代Al³⁺进入晶格时，晶胞会发生可预测的、线性的膨胀。以下数据清晰地展示了 (Al₂₋ₓCrₓ)O₃ 固溶体晶格常数随Cr₂O₃摩尔分数增加的线性关系，这为固溶体的形成提供了坚实的晶体学证据。

然而，理论上的完美固溶与实际材料的性能之间，还隔着一道名为“显微结构”的鸿沟。晶体的物理性质固然由其原子构造决定，但多晶材料的最终表现，更多地取决于晶粒大小、分布以及晶界状态。

理想与现实：合成路径的抉择

如何才能真正获得均匀、完全的铬刚玉固溶体？这本身就是一个巨大的工艺挑战。传统的耐火材料制备工艺，通常采用微米级粉末的机械混合，即便在1600℃至1700℃的高温下进行长时间烧结，也难以保证原子级别的均匀扩散和完全反应。

真正的突破来自于合成方法的革新。化学共沉淀法或溶胶-凝胶法，能够将原料在分子尺度上进行预混合。这种极致的均匀性，使得固溶体的合成温度大幅降低。例如，F. Bondioli等人的研究表明，采用共沉淀硝酸盐原料，仅在1200℃常压下加热2小时，便可获得完全的固溶体系列。这与早年L. R. Rossi等人采用相似原料，但在35-42 MPa压力下进行热压实现的成果异曲同工。这充分说明，原料的初始均匀度，是决定反应动力学和最终产物质量的关键，远比单纯提高温度或压力更为高效。

动态平衡的颠覆者：Spinodal分解

一个更深层次的问题随之浮现：在高温下形成的“完美”固溶体，在较低温度下是否依然稳定？答案是否定的。这里，一个在材料科学中略显冷僻但至关重要的概念——Spinodal分解（旋节线分解）登上了舞台。

Spinodal分解，其本质是一种无需成核的、自发性的亚稳态相分离过程。可以将其想象成一杯混合均匀的盐水，在特定条件下，无需任何“晶种”诱导，盐和水就会自发地、连续地分离成富盐区和富水区。对于Al₂O₃-Cr₂O₃固溶体，A. H. Schultz和V. S. Stubican在1970年就证实了这一现象。他们将1400℃下制备的均匀固溶体在800℃下进行长时间热处理，观察到了明显的相分离。这意味着，原本均匀的 (Al,Cr)₂O₃ 晶体，会自发分解为富Al₂O₃和富Cr₂O₃的两个相区。

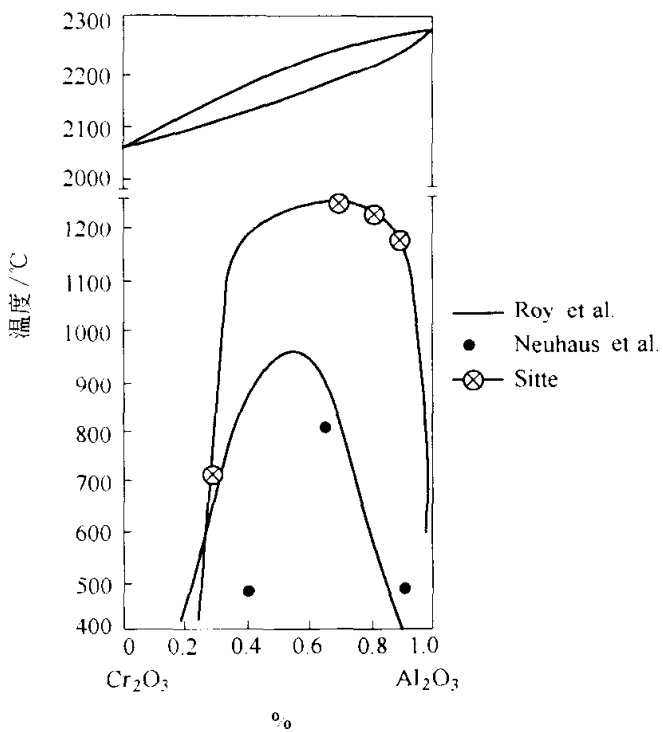

图 $2 - a$ 不同作者画出的低温Spinodal分相区

这一现象的存在，为Al₂O₃-Cr₂O₃相图的低温区增添了新的复杂性，也对材料的长期服役稳定性提出了严峻考验。

性能的非线性之谜与实践启示

理论上，增加Cr₂O₃含量应持续提升材料性能，但实践结果却讲述了一个不同的故事。A. Harabi和T. J. Davies的测试发现，烧结铬刚玉材料的抗折强度和显微硬度并非单调递增。抗折强度的峰值出现在Cr₂O₃含量为2%~5%的极窄范围内，而最大硬度值则出现在10%左右。超过这个阈值，性能反而会下降。

这背后的原因，正是溶质含量对多晶材料显微结构的复杂影响。过量的Cr₂O₃固溶，虽然在理论上能强化晶格，但在实际烧结过程中可能诱发晶粒的异常长大，形成不均匀的微观结构，从而削弱了材料的整体力学性能。这揭示了一个核心矛盾：原子尺度的强化与微米尺度的结构优化必须协同作用。在工业实践中，向高铝材料中添加少量（如2%~3%）的Cr₂O₃以改善性能，正是基于这种对平衡的精妙把握。

要精确控制最终产品的性能，就必须对成分、相组成和显微结构进行严格的量化表征。从验证Cr₂O₃的最佳添加量，到评估固溶反应的完全程度，再到检测是否存在非预期的相分离，每一步都需要精准可靠的分析数据作为支撑。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。我们提供全面的材料性能测试与显微结构分析服务，助您优化工艺参数，实现从理论设计到卓越产品的转化。欢迎沟通交流，电话19939716636

色彩的密码与铬的“迁徙”

铬刚玉最直观的特征，莫过于其迷人的色彩。当少量Cr³⁺（<20%）固溶于α-Al₂O₃中，材料呈现出标志性的粉红色，这正是红宝石的呈色机理。随着Cr³⁺含量增加，颜色逐渐变为灰色，当含量超过80%时，则呈现出与纯Cr₂O₃一致的绿色。这种颜色变化，源于Cr³⁺离子对晶格的扰动。它撑大了原有的Al³⁺八面体位置，改变了晶体场环境，从而使材料对白光的吸收光谱向红光波段偏移。

更有趣的是，铬离子的扩散能力极强。一个简单的实验即可证明：将无色的Al₂O₃薄片与绿色的Cr₂O₃薄片紧密接触，在1200℃下处理，接触界面会变为粉红色，这是固相扩散形成固溶体的直接证据。但同时，在Al₂O₃薄片远离接触面的内表面，也会出现绿色“污染”。SEM-EDAX分析证实，通过气相转移扩散到Al₂O₃表面的铬离子浓度，甚至可能高于固-固界面扩散的浓度。

这种强大的扩散能力在工业生产中屡见不鲜：在刚玉内衬的窑炉中烧制镁铬砖，会导致刚玉衬砖表面被“染”成粉红色；反之亦然。这些现象都警示我们，铬元素的迁移是一种必须被充分考虑的因素。更值得警惕的是，有研究指出，在特定低温条件下（500-600℃），纳米级的Cr₂O₃原料中的Cr³⁺有氧化为剧毒Cr⁶⁺的风险。如果这一发现在更广泛的条件下被证实，那么对含铬材料的生产和应用环境，无疑将提出更为严苛的安全要求。
