铁酸钙(C₂F)在高温耐材中的双重角色：从助熔剂到结构骨架的转变

在高性能碱性耐火材料的宏伟世界里，特别是那些以方镁石(MgO)为基石的体系中，材料的最终服役性能往往不取决于主晶相本身，而是由那些含量不高、却扮演着关键角色的“胶结相”所决定。铁酸二钙(Ca₂Fe₂O₅，简写为C₂F)，正是这样一个充满变数、行为极度依赖于环境的复杂角色。它的存在，既能是促进材料致密化的“催化剂”，也可能在特定条件下成为体系的薄弱环节。深入理解C₂F的热力学稳定性，尤其是在炼钢这种极端工况下的行为，是解锁更高性能镁质炉衬材料设计的核心密码。

大气敏感性：C₂F的“变色龙”本质

C₂F的热力学行为并非一成不变，其最显著的特征便是对环境气氛，尤其是氧分压的高度敏感性。这种敏感性直接决定了它在高温下的熔融、分解路径，从而影响整个耐火材料的微观结构和宏观性能。

在相对温和的氧化气氛下，例如空气中，C₂F的存在会显著拉低复杂氧化物体系的共晶点。在方镁石-C₂F这一分系中，仅需约3%的MgO，共熔温度便可降至1410℃。若体系中同时存在硅酸二钙(C₂S)和镁铁尖晶石(MF)，这个不变点温度将进一步骤降至1308℃，其相平衡关系可简化为：

C₂S + C₂F + MF ⇌ M + L (其中M代表方镁石，L代表液相)

这意味着，在空气中烧结含有C₂F的镁质材料时，早在1300℃左右就会有液相生成，包裹着C₂S晶体；当温度升至1400℃并快速冷却，甚至可以观察到C₂F与C₂S形成的共晶结构。

然而，一旦环境转为炼钢过程中常见的低氧分压气氛，C₂F的“性格”将发生戏剧性转变。它的分解温度与氧分压密切相关。在强还原气氛下，C₂F在略高于700℃时便开始分解，释放出氧化亚铁：

Ca₂Fe₂O₅ ⇌ 2CaO + 2FeO + 1/2 O₂

若还原性进一步增强，使得FeO也不再稳定，分解反应将直指金属铁的生成：

Ca₂Fe₂O₅ ⇌ 2CaO + 2Fe + 3/2 O₂

这种气氛依赖性在MgO-CaO-FeOₓ三元系的相图中表现得淋漓尽致。

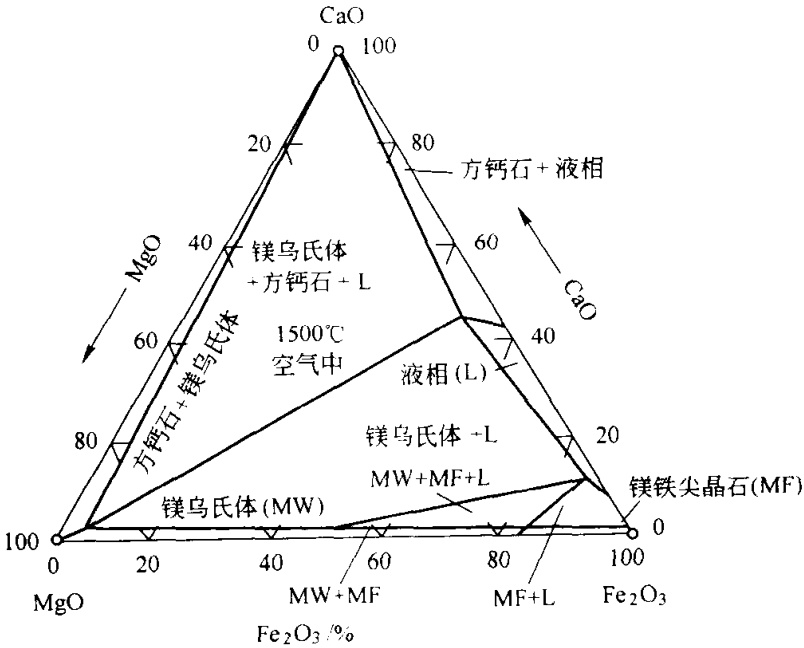

图5-d 空气气氛下MgO-CaO-FeOₓ系1500℃等温面相关系

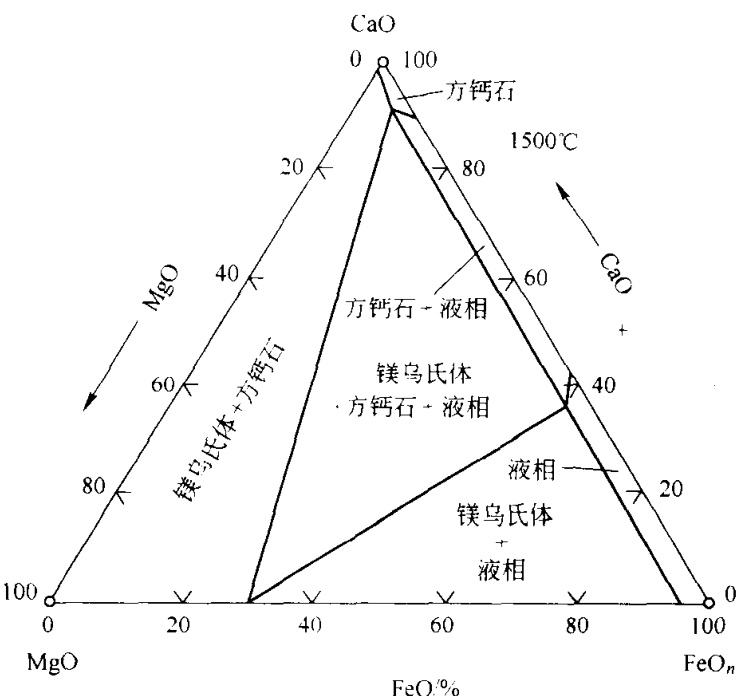

图5-e 弱还原气氛下MgO-CaO-FeOₓ系1500℃等温面相关系

对比两张相图可以清晰地看到，在弱还原气氛下，1500℃时的液相区范围急剧扩大，并且原有的镁铁尖晶石(MF)相区已不复存在。这直观地揭示了低氧分压对体系熔融行为的巨大影响，也为我们理解C₂F在实际应用中的作用机制提供了关键线索。

战略性分解：一场为增强而设计的“受控解体”

在炼钢炉底等与钢水直接接触的严苛环境中，C₂F的分解不再是简单的失效，反而是一系列链式反应的精妙开端，最终目标是构筑一个更耐侵蚀的坚固结构。这个过程可以被理解为一个“先破后立”的动态演化。

第一阶段：液相烧结的“助熔剂”

当含有C₂F的镁质捣打料受热时，大约在1150℃至1300℃的温度区间，C₂F会发生分解熔融。这一过程的巧妙之处在于，它在相对较低的温度下就创造出了液相。这种液相如同胶水一般，填充在方镁石颗粒的间隙中，通过液相传质极大地加速了颗粒的重排和致密化过程。其结果是，炉底材料能够迅速烧结，形成一个坚实、致密的工作层，为抵抗后续的物理冲刷和化学侵蚀打下基础。

第二阶段：原位生成高熔点固相

随着温度继续升高和与钢水的接触，C₂F在富含MgO的基质中发生的分解，并非简单地变为液体。它会与周围的方镁石发生反应，生成两种全新的、耐火度更高的固相：

2Ca₂Fe₂O₅ + xMgO → (x+4)(Mg,Fe)O + 4CaO + O₂ (其中 x > 9.3)

这个反应的产物极具价值。(Mg,Fe)O是镁方铁矿固溶体，其熔点远高于C₂F；而分解出的游离CaO（方钙石）则为下一步的结构增强埋下了伏笔。

第三阶段：构筑C₂S陶瓷结合骨架

C₂F分解产生的活性CaO，会立刻捕捉炉渣中侵入的SiO₂组分，发生原位反应，生成熔点高达2130℃的硅酸二钙(C₂S)：

2CaO + SiO₂ → Ca₂SiO₄ (C₂S)

新生成的C₂S晶体以网络状或骨架状分布在方镁石颗粒之间，形成强大的陶瓷结合。这层坚固的C₂S骨架，将原本由低熔点相连接的方镁石颗粒牢固地“焊接”在一起，极大地提升了炉底材料抵抗炉渣化学侵蚀的能力。

从最初的低温助熔剂，到最终转变为高熔点C₂S结构骨架的一部分，C₂F完成了一次华丽的“变身”。准确理解和控制这一系列复杂的相变和化学反应，对于优化耐火材料配方、预测其在真实工况下的行为至关重要。这不仅需要深厚的理论知识，更依赖于精准的实验验证。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636

工程智慧：为何预合成技术无可替代？

那么，一个问题自然而然地浮现：为何要大费周章地预先合成含有C₂F的熟料，而不是简单地将方镁石与氧化铁粉末机械混合使用呢？

设想一下后者的情景。如果只是将FeOₓ粉末与镁砂混合，在升温过程中，MgO与FeOₓ之间的固相反应需要极高的温度和漫长的时间才能形成有效的结合。然而，在电炉的实际作业中，根本没有这样的“奢侈”条件。当这些游离的、未与MgO充分反应的FeOₓ颗粒接触到钢水时，它们会被钢水中的碳或铁迅速还原，根本来不及发挥促进烧结的作用。其后果是灾难性的：炉底材料因缺乏有效的早期结合而结构疏松，最终不是被化学侵蚀缓慢破坏，而是在钢水的巨大冲刷力下被成片地冲散、剥落。

换言之，预合成技术的核心价值在于，它将一系列复杂且耗时的化学反应“前置”完成。通过预先合成C₂F结合相，我们确保了在工作温度下，材料能够按照设计好的路径进行“战略性分解”和“原位增强”，而不是在混乱中失效。这正是材料科学从理论走向成功应用的工程智慧所在。
