EBSD分析进阶：别只看图！读懂晶向指数，才能解密材料性能

当您拿到一张色彩斑斓的EBSD取向图（IPF图），是否也曾感到一丝迷茫？这些红、绿、蓝的色块背后，那些在报告和文献中频繁出现的(111)、[110]符号，除了看起来专业，究竟在诉说什么？它们和您关心的材料屈服强度、断裂韧性、疲劳寿命，到底存在怎样具体的联系？

从“看懂图”到“用图解决问题”，中间隔着一道看似基础却至关重要的鸿沟——对晶体学指数的深度理解。今天，我们不谈教科书式的定义，只聊聊这些括号和数字在EBSD分析中的真实含义，以及它们如何成为解锁材料性能密码的关键。

立方晶系：(hkl)与[uvw]不只是坐标，更是性能的“地址”

我们先从最常见的立方晶系（如钢、铝合金、镍基高温合金等）说起。

晶面指数 (hkl)，本质上是给晶体中无数个原子平面定义的一个“门牌号”。例如，一个特定的(110)晶面，它在晶胞中的位置和朝向是唯一的。

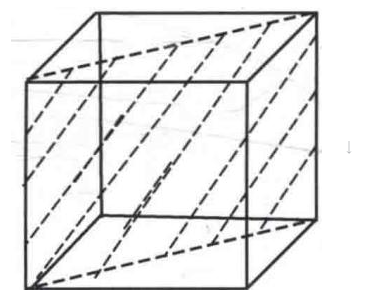

图1：一个具体的(110)晶面

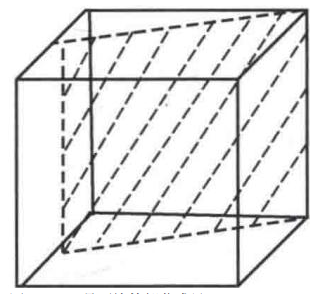

而晶面族 {hkl}，则是一组晶体学上等效的晶面“家庭”。比如{110}晶面族，就包含了(110)、(101)、(011)等所有原子排列方式和密度完全相同的晶面。在讨论材料宏观性能时，我们更关心的是晶面族，因为它代表了某一类“特征平面”的集合。

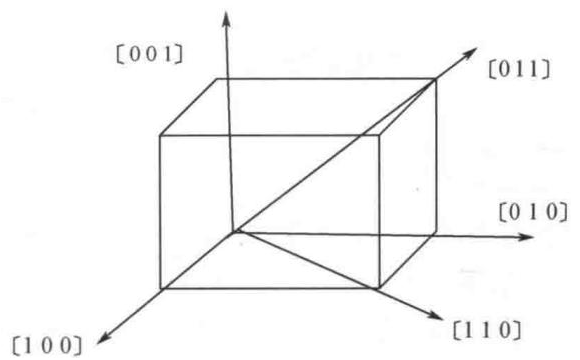

同样，晶向指数 [uvw] 描述了晶体中的一个特定方向，而晶向族 则是所有等效方向的集合。

那么，这和EBSD分析有什么关系？

关系巨大。以面心立方（FCC）的铝合金为例，其塑性变形主要依赖于位错在最致密的{111}晶面上，沿着最致密的<110>晶向滑动。这个组合——{111}<110>——被称为滑移系。

当您委托我们进行EBSD分析，想要探究一块铝板的成形性能时，我们做的远不止是给出一张取向分布图。我们会利用EBSD数据计算每个晶粒内，在特定受力方向下，哪个滑移系最容易启动（即施密特因子最高）。这能精准预测材料在冲压过程中，哪些区域会率先屈服，塑性流动会如何进行。

金句：米勒指数不只是抽象的坐标，它们是材料内部滑移、孪生和断裂等力学行为发生的“物理地址”。

六方晶系的挑战：为什么钛、镁、锆的分析更复杂？

当您处理的材料是钛合金、镁合金或锆合金这类六方密排（HCP）结构时，情况变得更有挑战性。您会在软件和报告中看到如 (10ī2) 或 [2īī0] 这样的四指数（米勒-布拉维指数）。

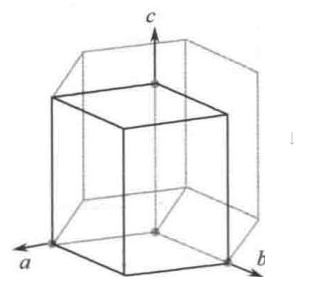

图4：六方晶系的坐标系，引入了a3轴

这个多出来的第三个指数 i 并不是笔误，它的存在至关重要，并遵循 h + k + i = 0 的规则。

为什么要自找麻烦用四指数？

因为六方晶体的对称性比立方晶体低。如果仍用三指数，很多性能上完全等同的晶面和晶向，其指数看起来却毫无关联，会造成巨大的混淆。四指数的引入，就是为了让这些“等效家人”在写法上也能保持队形整齐，从而真实反映晶体的对称性。

图5：六方晶系中等效晶面的表示

在实际EBSD分析中，这一点直接影响成败。例如，在分析医用钛合金的生物力学兼容性时，我们需要精确评估其形变机制。HCP金属的塑性变形方式多样，包括基面滑移、柱面滑移、锥面滑移以及多种模式的形变孪生。

• • 基面滑移: 在 (0001) 面上进行。

• • 柱面滑移: 在 {10ī0} 族晶面上进行。

• • 锥面滑移: 在 {10ī1} 或 {11-22} 族晶面上进行。

• • 拉伸孪晶: 常见的如 {10ī2} 孪晶。

• • 压缩孪晶: 常见的如 {11-22} 孪晶。

没有四指数体系的精确指引，想在复杂的EBSD数据中准确识别出主导的变形机制是几乎不可能的。一个微小的标定错误，就可能将压缩孪晶误判为拉伸孪晶，导致对材料加工硬化行为的分析南辕北辙。

金句：对于六方晶系，四指数不是一种复杂化，而是一种澄清。它揭示了变形的真实对称性，是进行精确孪晶和滑移分析的唯一可靠语言。

快速参考：三指数与四指数的转换

虽然EBSD软件会自动处理这些转换，但了解其背后的逻辑有助于您更深刻地理解数据。

晶面 (hkl) → (hkil):
i = -(h+k)
例如，三指数的 (110) 面在四指数中记为 (11-20)。

晶向 [uvw] → [UVTW]:
转换公式相对复杂，但核心思想是确保方向矢量在四轴坐标系下的正确投影。
U = (2u-v)/3
V = (2v-u)/3
T = -(u+v)/3
W = w
例如，三指数的 [100] 晶向在四指数中对应 [2īī0]。

从指数到洞见：EBSD分析的真正价值

所以，我们为什么要如此执着于这些指数？因为它们是连接微观世界与宏观性能的桥梁。

• • 在失效分析中：一个零部件断裂，断口SEM照片显示出河流状花样。这究竟是沿晶脆断还是穿晶解理？通过对断口附近进行精细的EBSD分析，如果我们发现断裂小平面普遍为{100}晶面（对于BCC钢），那么就能做出“解理断裂”这一关键判断，直接锁定失效的微观机制，为追溯根源（如材料选择、热处理工艺等）提供铁证。

• • 在工艺优化中：轧制一块钛合金板材，我们希望它在后续使用中表现出特定的强度和韧性组合。通过EBSD织构分析，我们可以定量评估具有特定取向（如基面取向{0001}）的晶粒占比。如果基面织构过强，可能导致板材在某些方向上强度高但塑性差。这一发现，将直接指导您如何调整轧制温度、压下量或退火制度，以优化最终的织构和性能。

一张EBSD图谱，在普通人眼中是五彩的图案，但在精工博研的专家眼中，是材料内部的“受力说明书”和“性能基因图谱”。从看懂(hkl)和[uvw]，到运用它们去解析滑移、孪生、织构和相变，这中间隔着巨大的经验鸿沟。这不仅需要顶级的EBSD设备来获得无与伦比的菊池花样质量和标定率，更需要分析人员深厚的晶体学和材料科学功底。

将专业的事交给专业的团队，让您的研发与品控真正做到有的放矢，这正是我们存在的价值。
